Riadenie pohonov od stýkača po elektroniku

Datum: 01.03.2023

Každý z nás se v životě setkal s elektrickými točivými stroji, s pohony. S novými technologiemi narůstá počet způsobů spouštění, řízení i sledování těchto zařízení. Stykačové kombinace byly nahrazovány soft-startéry a frekvenčními měniči. U nižších výkonů se však častěji objevuje čistá elektronika.

Pohony

V praxi nás u pohonů zajímá několik údajů: typ napájení a jeho zapojení, výkon, otáčky a jejich směr. Od těchto hodnot se pak odvíjí
i styl, jakým budeme motor spouštět, řídit
a sledovat.
S přímým spuštěním motoru se setkáme hlavně u menších výkonů. Častější je zapojení přes stykač doplněný tepelnou ochranou. Stykačové kombinace se pak používají i pro reverz motorů.
Dalším prostředkem pro spuštění je
soft-startér, který umožňuje uživateli spouštět motory bez zbytečného přetížení. Neumožňuje však regulaci ani změnu směru otáček.
Frekvenční měnič stojí na pomyslném vrcholu ovládání a spouštění pohonů. Regulací frekvence jde motor nejen spustit bez přetížení, ale též regulovat počet a směr jeho otáček. Většina měničů pak již komunikuje s dalšími zařízeními, a to buď analogově či digitálně přes komunikační protokol.

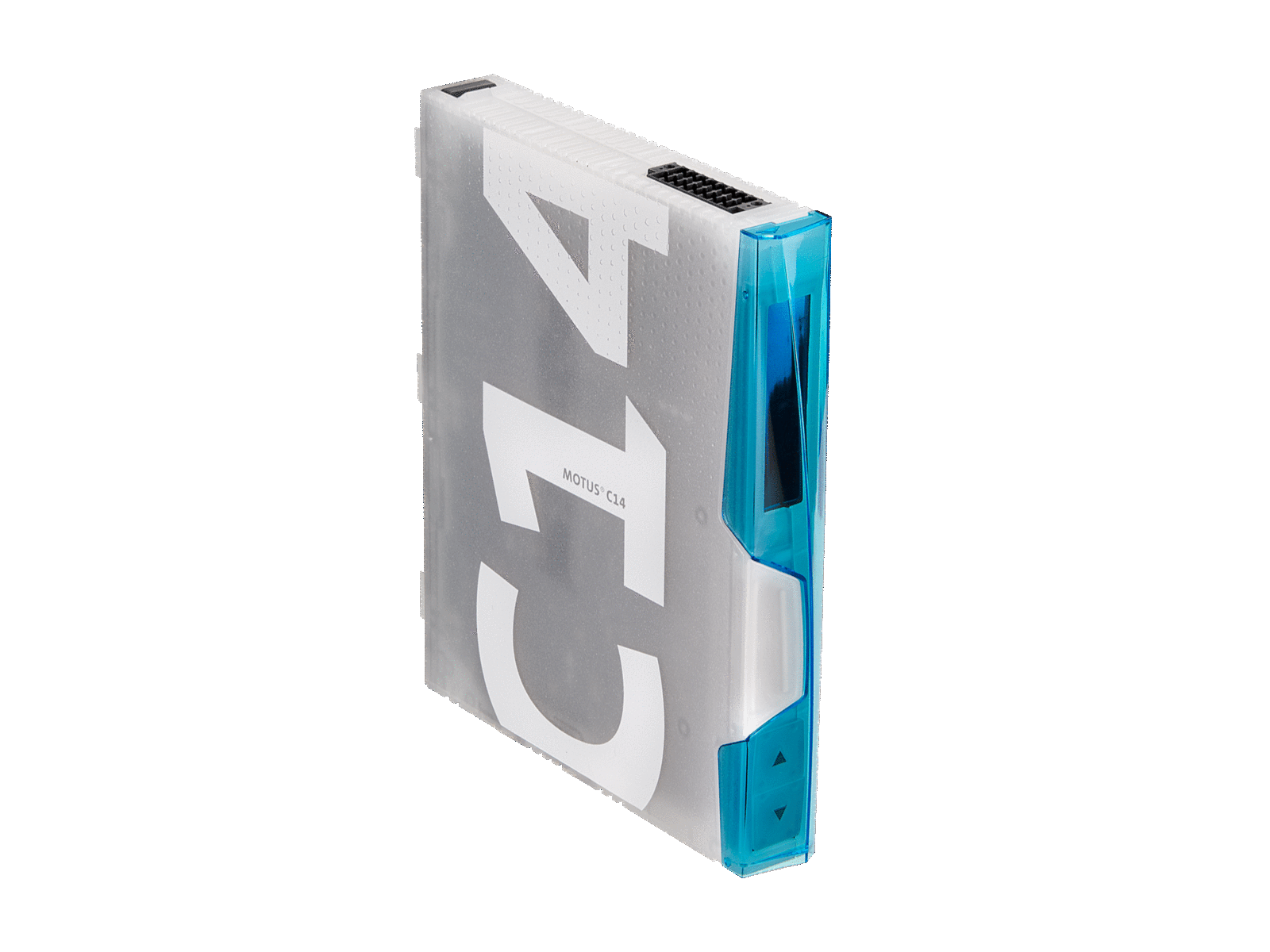

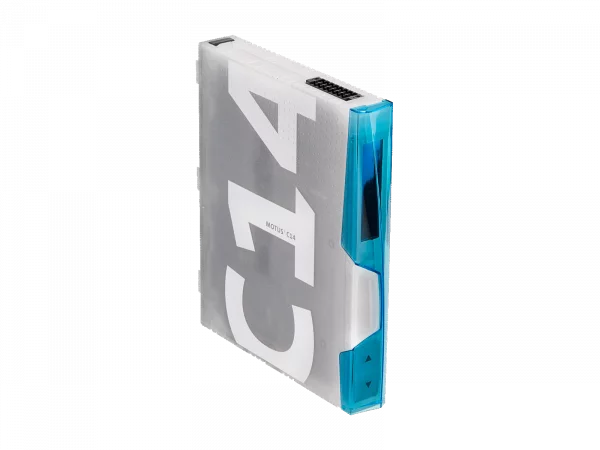

Elegantní budoucnost – Motus C14 Connect / Connect Plus

Německá firma Wöhner v loňském roce uvedla na trh novinku v podobně inteligentního motorového spouštěče Motus C14 Connect a Connect Plus, a to v provedení pro všechny jejich přípojnicové systémy od CrossBoardu přes 60Classic až po montáž na panel či DIN lištu.
Motus C14 je primárně určen pro spouštění motorů menších výkonů, jejich ovládání a sledování poruch. Start motoru je řízen elektronickým soft-startérem a Motus sám měří všechny základní veličiny důležité pro jeho chod (napětí, proud, výkon, příkon, fázový úhel…). Změna směru otáčení je samozřejmostí.
Motus C14 se nastavuje buď přes USB-C anebo přes LCD displej
u verze Connect Plus. Komunikace u této verze je zajištěna přes protokol I/O-link, který je již v automatizaci standardem.
Mezi hlavní výhodu tohoto spouštěče patří rychlé odpojení pohonu při poruše. Závady a chyby jsou signalizovány barevným LED podsvícením přímo na těle přístroje. Na LCD displeji u verze Connect Plus se pak zobrazují všechny měřené údaje i kód chyby, kterou zařízení detekovalo (zkrat, podpětí/přepětí, přehřátí motoru…).
Motus C14 tedy slouží nejen jako spouštěč, ale i jako náhrada za tepelnou ochranu. Tím šetří nejen místo v rozváděči, ale i finance.
Tyto spouštěče vstupují na trh ve třech různých rozsazích: pro motory do 1,1 kW (2,6 A), pro motory do 3,0 kW (6,6 A) a ve verzi Plus až pro motory 5,5 kW (12 A).

Nový jednotný systém C14

Kromě spínání indukčních zátěží (pohony) je však v praxi často třeba sepnout i zátěž odporovou (např. vytápění, svítidla apod.). Pro letošní rok si firma Wöhner připravila novinku v podobně zařízení OMUS C14, které nahrazuje starší verzi stejného jména. Hlavní předností je spouštění odporových zátěží v 1 nebo 3fázovém zapojení s odběrem 2,2 až 6,6 A.
Všechny tyto spouštěče jsou široké pouhých 22,2 mm. OMUS C14 je téměř k nerozeznání od Motus C14. Firma Wöhner sází na jednoduchý a účelný design u všech svých novinek. Systém C14 se pomalu dostává k zákazníkům po celé Evropě. Výrobce sám ovládá tímto systémem svou výrobní halu v německém Rödentalu.
Podrobnosti o všech těchto produktech se dočtete na našem webu, kde se dozvíte mnohem více. Ještě raději Vám vše předvedeme osobně na některém z veletrhů či výstav. Těšíme se na Vaši návštěvu!

Časopis ATP Journal 03/2023
Radek Odložilík
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
