Vykurovacie telesá a termostaty do prostredia s nebezpečenstvom výbuchu

Datum: 15.03.2023

Aj v prostredí s nebezpečenstvom výbuchu je možné udržať vhodné klimatické podmienky, ktoré
majú zásadný vplyv na spoľahlivosť a hospodárnosť všetkých inštalovaných elektrických
komponentov. Riešenie sa ponúka v inštalácii vykurovacích telies a termostatov spĺňajúcich prísne
kritériá pre tieto prostredia.

Vykurovacie telesá a termostaty do prostredia s nebezpečenstvom výbuchu

Dokonca aj v prostredí s nebezpečenstvom výbuchu možno zachovať vhodné klimatické podmienky, ktoré majú významný vplyv na spoľahlivosť.
a hospodárnosť všetkých inštalovaných elektrických komponentov. Riešenie spočíva v inštalácii ohrievačov
a termostatov, ktoré spĺňajú prísne kritériá pre tieto prostredia.

V niektorých priemyselných odvetviach s elektrickými rozvádzačmi alebo inými skriňami sú alebo môžu vzniknúť prostredia s rizikom výbuchu, napríklad v dôsledku prevádzkových podmienok alebo iných okolností. Ide najmä o banský, ropný, plynárenský, námorný, farmaceutický, chemický a petrochemický priemysel - tam, kde sa spracúvajú, plnia, skladujú, prepravujú, používajú na čistenie, vyrábajú alebo vznikajú horľavé látky počas výrobného procesu. Môžu však existovať aj iné priemyselné odvetvia, kde môže potenciálne vzniknúť výbušné prostredie, napríklad v dôsledku poruchy. V takomto prostredí môže dôjsť k vznieteniu, ktoré môžu spôsobiť elektrické iskry, oblúky, prehriatie vodičov alebo kontaktov, mechanické iskrenie, elektrostatické iskrenie atď.

Elektrické a elektronické zariadenia majú vysoké riziko výbuchu spôsobené elektrickou energiou. Vyžadujú si osobitné požiadavky na konštrukciu, skúšanie, montáž, inštaláciu a prevádzku vo výbušnom prostredí. S cieľom zabezpečiť maximálnu bezpečnosť a ochranu zdravia zamestnancov vystavených riziku výbušnej atmosféry bola prijatá európska smernica ATEX 99/92/ES, ktorá bola transponovaná do českého právneho poriadku.

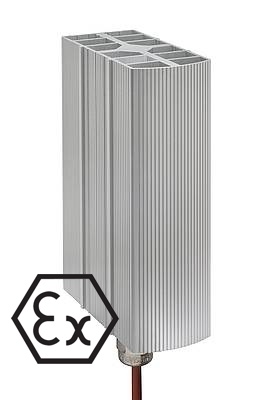

Spoločnosť GHV Trading spol. s r.o. ponúka dva typy výrobkov do priestorov s nebezpečenstvom výbuchu. Ide o vykurovacie teleso CREx 020 a termostat REx 011. Vykurovací prvok CREx 020 pomáha predchádzať kondenzácii, výkyvom teplôt a chráni pred mrazom v skriniach a iných priestoroch, kde sú inštalované citlivé elektrické a elektronické komponenty alebo mechanické súčasti, kde nízke teploty môžu spôsobiť poruchu.

Vykurovacie prvky CREx 020 sú rozdelené do 3 teplotných tried podľa maximálnej povrchovej teploty prvku - T3 (≤200 °C), T4 (≤135 °C) a T5 (≤100 °C) - a sú použiteľné v skupinách I (banské plyny), II (povrchové plyny a pary) a III (prachy). Ohrev v tele zabezpečuje vysoko výkonný odporový prvok s výkonom 50 W až 250 W a prevádzkovým napätím 230 V AC alebo 120 V AC. Strieborný hliníkový radiátor s veľkou konvekčnou plochou účinne odovzdáva teplo do okolia, aby sa udržala maximálna povrchová teplota. Ohrievač sa pri inštalácii ľahko pripevní na 35 mm lištu DIN alebo na panel pomocou svoriek a skrutiek. Zariadenie má stupeň krytia IP66 a triedu ochrany I (uzemnenie). Ohrievače CREx 020 sú k dispozícii v 18 rôznych typoch.

Tepelný výkon
(230 V AC)

Teplotná trieda T-pojistka
50 W T3, T4, T5 0,5 A
100 W T3, T4, T5 1,0 A
150 W T3, T4 1,5 A
200 W T3, T4 2,0 A
250 W T3 2,5 A
  • schválené EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, IN METRO DNV 18.0010 X, EAC
  • banské plyny I M2 Ex db I Mb
  • plyny a pary Ex db IIC T3 / T4 / T5 Gb
  • prachy Ex tb IIIC T200°C / T135°C / T100°C Db IP66

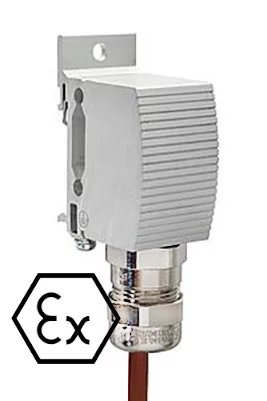

Termostat REx 011 je určený na ovládanie ohrievača CREx 020. Spínanie zabezpečuje jednopólový kontakt NC, ktorý sa rozpína pri dosiahnutí pevne stanovenej teploty, mechanický bimetal s presnou odozvou a nízkou hysterézou. Životnosť bimetalu je dlhá - viac ako 100 000 cyklov. Maximálny spínací výkon je 10 A pre 230 V AC a 1 A pre 24 V DC. K dispozícii sú štyri varianty termostatu v závislosti od spínacej teploty +15 °C alebo +25 °C s toleranciou 3 K a dĺžky kábla 1 m alebo 2 m. Termostaty sa reaktivujú pri poklese teploty o 5 °C s toleranciou 3 K.

Teplota rozepnutí

Teploty sepnutí Dĺžka kábla
+15 °C ±3 K +10 °C ±3 K 1 m
+25 °C ±3 K +20 °C ±3 K 1 m
+15 °C ±3 K +10 °C ±3 K 2 m
+25 °C ±3 K +20 °C ±3 K 2 m
  • schválené EPS 16 ATEX 1 118 X, IECEx EPS 16.0054X, IN METRO DNV 18.0010 X, EAC
  • banské plyny I M2 Ex db I Mb
  • plyny a pary Ex db IIC T6 Gb
  • prachy Ex tb IIIC T85°C Db IP66



Montáž termostatu je jednoduchá - pomocou svorky na DIN lištu, ktorá je súčasťou termostatu, alebo pomocou skrutiek. Vysoký stupeň krytia IP66 chráni termostat pred vniknutím prachu a vody. Trieda ochrany I (uzemnenie). Termostat možno prevádzkovať pri teplotách od -60 °C do +85 °C.

Elektrické pripojenie oboch zariadení je prostredníctvom silikónového kábla. Pre ohrievač CREx 020 je to 3 x 0,75 mm2 a pre termostat REx 011 je to 3 x 1 mm2. Vykurovacie telesá a termostaty sú vyrobené v súlade s predpismi a normami vrátane vydania vyhlásenia o zhode.

časopis ElektroPrůmysl č.3/2023
Bc. Robin Kurka, DiS.
Bc. Robin Kurka, DiS.
Technicko-obchodný špecialista
