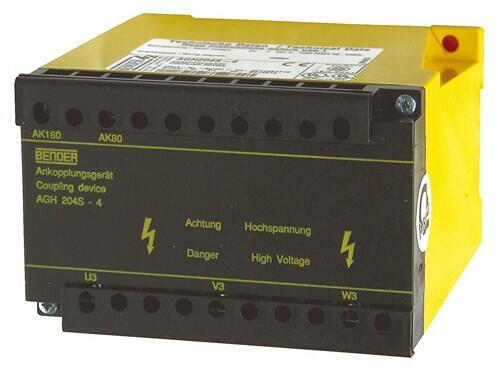

AGH204S-4 - Väzbový člen

Väzbový člen umožňuje rozšíriť použitie monitorov izolačných stavov na monitorovanie striedavých IT sietí až do menovitého napätia 1650 V (v sieti bez meničov) prípadne 1300 V (v sieti s frekvenčnými meničmi a podobnými prvkami).
Cena 942 EUR
1 130,40 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu AGH204S-4 - Väzbový člen (1)

AGH204S-4 Väzbový člen
Väzbový člen
AGH204S-4
Un 3(N)AC/AC 0...1650V, 1...440Hz, DC 0...1.300 V
OBJ: B914013
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
942 EUR/ks
1 130,40 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Väzbový člen AGH204S-4 umožňuje rozšíriť použitie monitorov izolačného stavu (napr. IRDH275, IRDH375 atp.) na monitorovanie striedavých IT sietí až do menovitého napätia 1760 V (ak je monitorovaná sieť bez meničov) prípadne 1300 V (ak sú v sieti inštalované frekvenčné meniče a podobné prvky).

Technické parametre

Parametry

Aplikáciepříslušenství a vazebné členy


Izolácia podľa IEC 60664-1
Menovité izolačné napätie DC 1,5 kV
Menovité pulzné skúšobné napätie 12 kV
Parametre monitorovanej IT siete
Menovité napätie siete Un
IT sieť neobsahuje frekvenčné meniče
3(N)AC 0...1650 V
Menovité napätí siete Un
IT sieť obsahuje frekvenčné meniče
3(N)AC 0...1300 V
Menovitý kmitočet siete fn 50...400 Hz
Všeobecné dáta
Typ pripojenia skrutkové pripojenie
Pracovná teplota okolia -10...+55 °C
Skladovacia teplota -40...+70 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícii
Stupeň ochrany, vnútorné súčasti DIN EN 60529 IP 30
Stupeň ochrany, svorky DIN EN 60529 IP 20
Materiál púzdra polykarbonát
Samozhášateľnosť UL94V-0
Rýchla montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou skrutiek 2 × M4 s montážnou svorkou
Hmotnosť 1350 g
Púzdro X200

Súbory na stiahnutie

Filtrace
Typ dokumentu
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - AGH204S-4
(DWG, 77 kB)
Zobrazit ikonaDownload ikona
