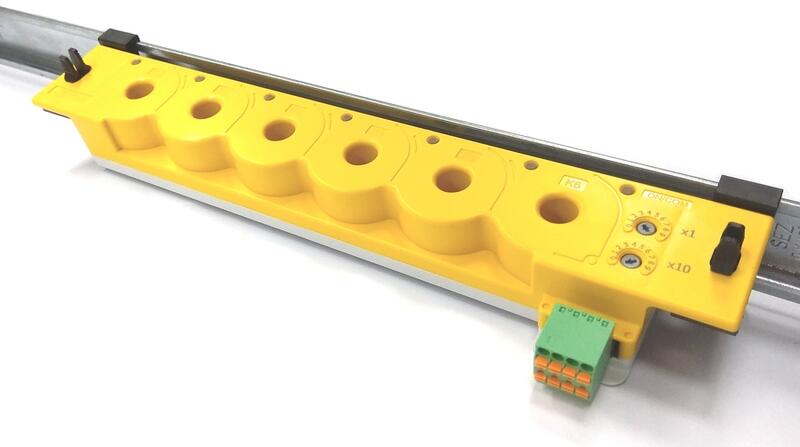

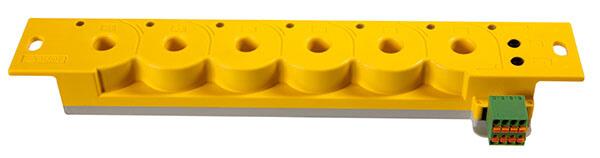

EDS151 - Prístroj na vyhodnocovanie porúch izolácie v zdravotníctve
Viackanálový prístroj na vyhodnocovanie porúch izolácie pre EDS systémy s integrovanými meracími transformátormi podľa STN EN 61557-9
Viackanálový prístroj na vyhodnocovanie porúch izolácie v zdravotníckych inštaláciách s integrovanými meracími transformátormi.
Dopyt na produktPorovnať
Varianty k produktu EDS151 - Prístroj na vyhodnocovanie porúch izolácie v zdravotníctve (1)
EDS: 0,5...2,5 mA
RCM: max. 1 A
6 měřicích kanálů
Voliteľné príslušenstvo k EDS151 - Prístroj na vyhodnocovanie porúch izolácie v zdravotníctve

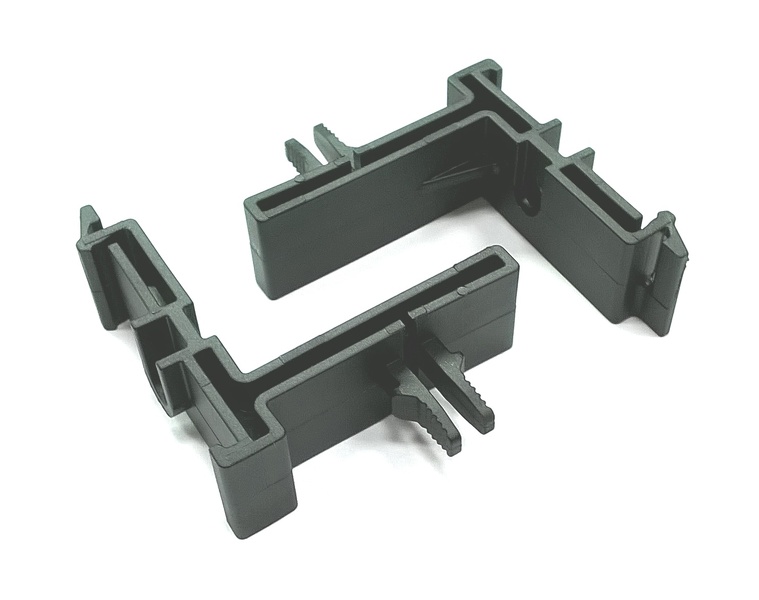

set 2 ks pro přichycení jednoho přístroje: EDS151, EDS150, RCMS150
Sec. AC 20V
Zdroj pro napájení až 2 panelů CP305, 3 panelů MK2xxx nebo 6 lokalizátorů EDS15x
Zjistit více
Sec. DC 24V, 11W
Zdroj pro napájení 3 sig. panelů MK2...
Zjistit více
Popis produktu
- Lokalizácia porúch izolácie
a meranie reziduálnych prúdov - Určené pre AC, DC a AC/DC IT siete v zdravotníctve a riadiacich obvodoch, kde možno využiť max. testovací prúd 1 mA
- 6 meracích kanálov (výstupných obvodov) ne meranie pomocou integrovaných meracích transformátorov
- V jednom systéme možno merať pomocou 88 prístrojov EDS
(tj. na 528 meracích kanáloch) - Doba reakcie na poruchu v AC sieti ≤ 8 s
- Citlivosť 0,5 mA (100 Ω/V)
- Signalizácia stavu monitorovanej siete pomocou LED
- Rozsah BMS adries 3...90
- Sériové rozhranie RS485 s BMS protokolom
- Prídavná funkcia merania reziduálnych prúdov
Rozšírené informácie

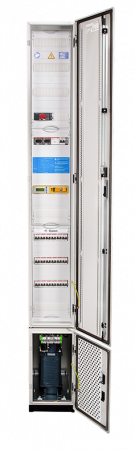

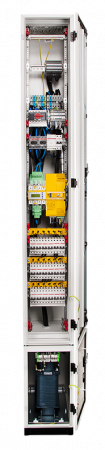

Popis a použitie

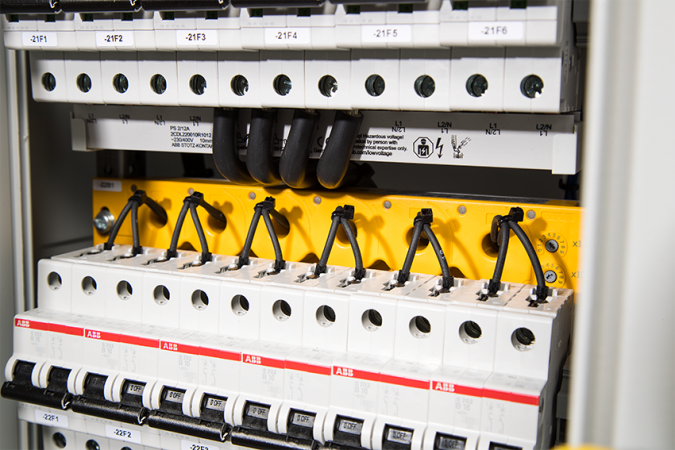

Vyhodnocovacia jednotka EDS151 v kombinácii so sledovačom izolačného stavu ISOMETER® isoMED427P alebo automatickým prepínacím modulom ATICS je určená na lokalizáciu porúch izolačného stavu v izolovaných napájacích sústavách (IT sieťach). Testovací prúd generovaný prístrojmi isoMED427P alebo ATICS je detekovaný pomocou integrovaných meracích transformátorov a vyhodnotený lokalizačnou jednotkou. Jedna lokalizačná jednotka EDS151 obsahuje 6 vstavaných meracích transformátorov. Doba lokalizácie poruchy spolu s prenosom alarmového hlásenia na príslušný signalizačný panel (napr. MK2430) je max. 8 s.
V jednom systéme možno pomocou zbernice RS485 (BMS protokol) pripojiť až 88 vyhodnocovacích jednotiek EDS151. Toto pripojenie vytvára spolu až 528 meracích kanálov. Prenos dát na zbernici ako i porucha na príslušnom meracom kanáli sú indikované pomocou LED.
Funkcia
Lokalizácia poruchy je spustená sledovačom izolačného stavu ISOMETER® isoMED427P alebo prepínacím modulom ATICS. Ako náhle je zahájené generovanie testovacieho prúdu, začína súčasne skenovanie výstupov meracích transformátorov 1…6. Keď testovací prúd na výstupe niektorého z meracích transformátorov prekročí hodnotu reakcie 0,5 mA, rozsvieti sa príslušná alarmová LED. Alarmové hlásenie spolu s adresou prístroja a príslušným kanálom s poruchou sú prenášané cez komunikačné rozhranie RS485 s BMS protokolom a sú zobrazené na pripojenom signalizačnom paneli (napr. MK2430, CP907, …)
Ak je v systéme pripojených viac lokalizačných jednotiek EDS151, skenovanie výstupov meracích transformátorov je spustené súčasne. Porucha izolácie napr. na výstupe kanálu 1 je jednoznačne priradená príslušnému okruhu podľa BMS adresy lokalizačnej jednotky. Každú hodinu je automaticky spustený vlastný test funkčnosti zariadenia. Ak je pri teste zistená porucha zariadenia, všetky alarmové LED K1…K6 začnú blikať.
Alarmové hlásenie zostáva aktívne po celú dobu trvania poruchy. Signalizácia poruchy pominie automaticky po odstránení poruchy. Ak unikajúci prúd niektorým z meracích transformátorov presiahne hodnotu 1 A je funkcia lokalizácie poruchy s dôvodu rušenia na príslušnom meracom transformátore deaktivovaná a na signalizačnom paneli sa zobrazí alarmové hlásenie "porucha unikajúci prúd > 1 A" (RCM funkcia). RCM funkcia (meranie unikajúceho prúdu) je aktivovaná len v priebehu lokalizácie poruchy.
Normy
- STN EN 61 557-9
- STN 33 2140
- ČSN 33 2140
- TNI 33 2140
Rozmery
Údaje pre objednanie
| Typ | Men. napájacie napätie Us | Men. napätie monit. siete Un | Objednacie číslo |
| EDS151 | AC 17...24 V, 50...60 Hz DC 14...28 V |
AC 20...265 V, 42...460 Hz DC 20...308 V |
B91080101 |
|---|---|---|---|
| Ďalšie typy na vyžiadanie | |||
Príslušenstvo
| Typ | Men. napájacie napätie U | Výstupné napätie | Objednacie číslo |
| AN450 | AC 230 V, 50...60 Hz | AC 20 V, 500 mA | B924201 |
|---|---|---|---|
| AN410 | AC 90...264 V, 47...63 Hz DC 120...370 V |
DC 24 V, 420 mA | B924209 |
| Ďalšie príslušenstvo na vyžiadanie | |||
| Na napájanie vyhodnocovacích jednotiek EDS používajte len napájacie zdroje s ochranným oddelením (zvýšenou izoláciou) medzi primárnym a sekundárnym napätím (podľa IEC 60364-7-710). Všetky zdroje uvedené v údajoch pre objednávku sú vyrábané v súlade s IEC 60364-7-710, a teda splňujú požiadavku ochranného oddelenia medzi primárnym a sekundárnym napätím. | |||
Technické parametre
Parametry
| Rozsah pracovných teplôt | 60 °C |
|---|---|
| Aplikácie | průmysl zdravotnictví železnice |
| Monitorovaná sieť AC |  Ano |
| Monitorovaná sieť AC/DC | Ano |
| Generátor pulzov pre vyhľadávanie poruchy izolácie |  Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NE |
| BMS | Ano |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové skúšobné napätie | 6,0 kV |
| Parametre napájania | |
| Napájacie napätie Us | AC 17...24 V / DC 14...28 V |
|---|---|
| Frekvencia napájacieho napätia fs | DC, 50...60 Hz |
| Vlastná spotreba max. | ≤ 1,5 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | AC 20....265 V / DC 20...308 V |
|---|---|
| Frekvencia fn | DC, 42...460 Hz |
| Merací obvod | |
| Počet meracích kanálov (na prístroj/systém) | 6 / 528 |
|---|---|
| EDS funkcia: | |
| Hodnota reakcie | 0,5 mA |
| Neistota merania | ±30% |
| Merací rozsah funkcie EDS | 0,5...2,5 mA |
| Doba reakcie v AC sieti podľa STN EN 61557-9 | ≤ 8s |
| Perióda skenovania (všetkých kanálov) | cca. 72 s |
| RCM funkcia: | |
| Hodnota reakcie | 1 A |
| Neistota merania | ±30% |
| Frekvencia | 42...68 Hz |
| Zobrazenie | |
| ON/COM | zelená, prevádzka / zbernica aktívna |
|---|---|
| Alarm K1...K6 | žltá, EDS a RCM funkcia |
| Komunikačné rozhranie | |
| Rozhranie/protokol | RS485/BMS |
|---|---|
| Max. dĺžka vodiča | 1200 m |
| Doporučený typ vodiča | J-Y(St)Y min. 2×2×0,8 (tienený, jedna strana tienenia pripojená k PE) |
| Zakončovací odpor | 120 Ω (0,25 W), DIP prepínač |
| Rozsah adries | 3...90 |
| Všeobecná údaje | |||||
| Typ pripojenia vodičov | násuvný konektor so šraubovými svorkami | ||||
|---|---|---|---|---|---|
| Pracovná teplota okolia | -25...55 °C | ||||
| Pracovný režim | trvalý prevádzka | ||||
| Montáž | v akejkoľvek pozícii | ||||
| Stupeň krytí, vnútorné súčasti (DIN EN 60529) |
IP30 | ||||
| Stupeň krytí, svorky (DIN EN 60529) |
IP20 | ||||
| Materiál púzdra | polykarbonát | ||||
| Samozhášateľnosť | UL94V-0 | ||||
| Rýchla montáž na DIN lištu | Ne |
||||
| Hmotnosť | cca. 340 g | ||||
| Púzdro | viď nižšie | ||||
