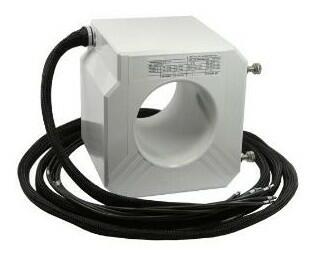

ASG 106- Meriaci transformátor prúdu násuvný
Meriací transformátor prúdu s kruhovým otvorom v prevedení zo zvýšenou mechnickou odolnosťou
Jednofázový transformátor prúdu pre primárny vodič o priemere 106mm.
Výroba na zákazku podľa parametrov zákazníka. Je možné zvoliť 1 až 4 vinutia v jednom puzdre.
Cena od 470,32 EUR
od 578,49 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (42)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu ASG 106- Meriaci transformátor prúdu násuvný (42)
Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny menovitý prúd:
Sekundárny prúd:
Merací transformátor prúdu
ASG 106; 600/1A; VA; tř.PXPrůměr prim. vodiče: 106 mm
Převod transformátoru: 600/1A
Jmenovitý výkon: VA
Třída přesnosti: PX
Převod transformátoru: 600/1A
Jmenovitý výkon: VA
Třída přesnosti: PX
Merací transformátor prúdu
ASG 106; 1000/5A; 15VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 214mm
Převod transformátoru: 1000/5A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 214mm
OBJ: ASG 106-01587
EAN: 4061701256055
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 1200/1A; 10VA; tř.10P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 10P10
Konstrukční výška: 100mm
Převod transformátoru: 1200/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 10P10
Konstrukční výška: 100mm
OBJ: ASG 106-01207
EAN: 4061701252262
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 1250/1A; 10VA; tř.PXPrůměr prim. vodiče: 106 mm
Převod transformátoru: 1250/1A
Jmenovitý výkon: 10VA
Třída přesnosti: PX
Převod transformátoru: 1250/1A
Jmenovitý výkon: 10VA
Třída přesnosti: PX
Merací transformátor prúdu
ASG 106; 1250/5A; 15-15VA; tř.0,5FS-5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 15-15VA
Třída přesnosti: 0,5FS-5P10
Konstrukční výška: 100mm
Převod transformátoru: 1250/5A
Jmenovitý výkon: 15-15VA
Třída přesnosti: 0,5FS-5P10
Konstrukční výška: 100mm
OBJ: ASG 106-00268
EAN: 4061701242898
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 150/1A; 1,5VA; tř.5P20Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P20
Konstrukční výška: mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 5P20
Konstrukční výška: mm
OBJ: ASG 106-01177
EAN: 4061701251968
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 150/1A; 10VA; tř.5P20Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P20
Konstrukční výška: mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P20
Konstrukční výška: mm
OBJ: ASG 106-01519
EAN: 4061701255379
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 150/1A; 15VA; tř.0,5Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5
Konstrukční výška: mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 0,5
Konstrukční výška: mm
OBJ: ASG 106-01520
EAN: 4061701255386
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 150/5A; 5VA; tř.5P15Průměr prim. vodiče: 106 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 5P15
Konstrukční výška: mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 5P15
Konstrukční výška: mm
OBJ: ASG 106-01515
EAN: 4061701255331
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 1500/1-1A; 30-30VA; tř.1FS5-5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 1500/1-1A
Jmenovitý výkon: 30-30VA
Třída přesnosti: 1FS5-5P10
Konstrukční výška: 100mm
Převod transformátoru: 1500/1-1A
Jmenovitý výkon: 30-30VA
Třída přesnosti: 1FS5-5P10
Konstrukční výška: 100mm
OBJ: ASG 106-00749
EAN: 4061701247695
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 200/1-1-1A; 10-10-5VA; tř.0,5FS-10P10-5P20Průměr prim. vodiče: 106 mm
Převod transformátoru: 200/1-1-1A
Jmenovitý výkon: 10-10-5VA
Třída přesnosti: 0,5FS-10P10-5P20
Konstrukční výška: 214mm
Převod transformátoru: 200/1-1-1A
Jmenovitý výkon: 10-10-5VA
Třída přesnosti: 0,5FS-10P10-5P20
Konstrukční výška: 214mm
OBJ: ASG 106-00334
EAN: 4061701243543
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 200/1A; 25VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 25VA
Třída přesnosti: 5P10
Konstrukční výška: 214 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 25VA
Třída přesnosti: 5P10
Konstrukční výška: 214 mm
OBJ: ASG 106-01326
EAN: 4061701253443
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 2000/1A; 10VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 10VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
OBJ: ASG 106-01088
EAN: 4061701251074
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Merací transformátor prúdu
ASG 106; 2000/1A; 15VA; tř.5P10Průměr prim. vodiče: 106 mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
Převod transformátoru: 2000/1A
Jmenovitý výkon: 15VA
Třída přesnosti: 5P10
Konstrukční výška: 100mm
OBJ: ASG 106-01092
EAN: 4061701251111
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Popis produktu
Vlastnosti, použitie
- 1 až 4 vinutia v jednom púzdre
- maximálne prevádzkové napätie Um 0,72 kV
- skúšobné izolačné napätie: 3 kV; Uef; 50 Hz; 1 min
- menovitý primárny prúd: 40....1250 A
- menovitý sekundárny prúd: 5A, 1A alebo 2A
- menovitá záťaž 2,5 VA až 30 VA (závisí na parametroch)
- dodávaná trieda presnosti istiaceho vinutia: 0,2; 0,2S; 0,5; 0,5S; 1; 3
- dodávaná trieda presnosti istiaceho vinutia: 5P; 10P; PX
- možnosť kombinovať meracie a istiace vinutia
- všetky vinutia sú zaliate v polyuretanové pryskyrici odpovedajúce UL94-V0
- materiál púzdra: ABS
- transformátory sú použiteľné v prostredí zo zvýšeným mechanickým a klimatickým namáhaním
- hĺbka kompaktného púzdra [h] je závislá na množstve a type vinutia v púzdre, môže byť:
50 / 100 / 170 / 214 mm - pripojenie sekundárneho obvodu pomocou pružného medeného vodiča s prídavnou textilnou izoláciou o priereze 4 mm2 a dĺžke 3,6 m ( iné dĺžky a prierezy sú možné na vyžiadanie ); vplyv dĺžky kabela na meranie je zohľadnený
- transformátory spĺňajú požiadavky IEC 61869/1+2 (skôr IEC 60044-1)
