Kompenzačné transformátory prúdu - prúdové senzory

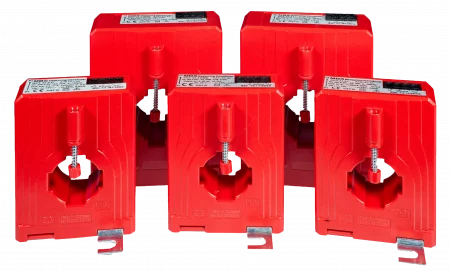

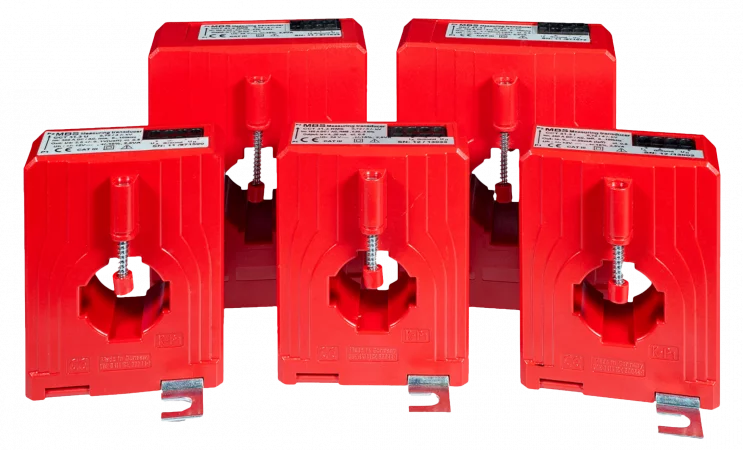

Dôležitým procesom na odhaľovanie nežiadúcich a škodlivých javov je meranie a analýza kvality elektrickej energie. Vďaka tomu predídeme možnostiam vzniku problémov a škôd na elektrických zariadeniach. Firma MBS AG pre vyriešenie tohto problému vyvinula kompenzačné transformátory prúdu s označením CCT.
Tieto CCT umožňujú meranie nielen striedavých (AC), ale aj jednosmerných (DC) prúdov. Sú tiež ideálnym riešením na meranie nesinusových a skreslených signálov elektrickej siete. Meranie jednosmerných prúdov je zaistené hallovým senzorom. Výstupný signál je možné priamo zapojiť do ampérmetra, analyzátora siete, osciloskopu, PLC a podobných zariadení. CCT sú v súlade s normami DIN EN 50178 / VDE 0160 a DIN EN 61010-1. Veľkou výhodou je nízka spotreba elektrickej energie a to ≤ 2,5 VA.
Konštrukčne sú CCT riešené zapuzdrením v polyuretánovej živici, zaisťujúce vysokú mechanickú a klimatickú odolnosť. Použitý materiál zodpovedá tepelnej triede E.
Pripojenie sekundárnej strany je riešené bezskrutkovou svorkovnicou pre vodiče s prierezom 0,08…2,5 mm2.
Montáž transformátora je riešená priamou montážou na primárny pás alebo vodič pomocou rýchloupínacej príchytky, upevnením na zbernici pomocou fixačných skrutiek a upevňovacích pätiek, ktoré sú štandardným príslušenstvom alebo možnosťou upevnenia na DIN lištu 35 mm.
CCT sú ponúkané v dvoch rozmeroch a troch technických prevedeniach:
Rozmery CCT:
CCT 31.3
-Zbernica: 30x10 mm
-Primárny vodič Ø: 28 mm
-Šírka: 70 mm
-Výška: 92 mm
-Hĺbka: 48 mm
CCT 41.4
-Zbernica: 40x10 mm, 30x15 mm
-Primárny vodič Ø: 31,5 mm
-Šírka: 90 mm
-Výška: 115 mm
-Hĺbka: 58,5 mm
Technické údaje spoločné pre všetky CCT:
-Meriaci rozsah:
CCT 31.3: 0…300 A AC / DC
CCT 41.4: 0…500 A AC / DC
-Maximálne prevádzkové napätie: 0,72 kV, Ueff
-Skúšobné izolačné napätie: 6,4 kV, Ueff, 50 Hz, 5 sec., Medzi primárnym vodičom a meracím výstupom / krytom 3 kV, Ueff, 50 Hz, 1 min.
-Prevádzková teplota: -25°C…+60°C
-Vlhkosť vzduchu: 0…95% rH, nekondenzujúca
Technické prevedenie CCT:
1) CCT RMS
Efektívna hodnota meraného primárneho prúdu (IeRMS) je v rozsahu 0-100% IeRMS lineárne transformovaná na výstupný DC prúdový signál (IA) v rozsahu 4-20 mA. Detekovanie špičiek v meranom primárnom obvode je zaistené tzv. faktorom výkyvu, kedy dôjde k zvýšeniu výstupného prúdového signálu až o štvornásobok, podľa veľkosti špičky.
Technické údaje CCT RMS:
-Frekvenčný rozsah: DC / AC 20 Hz…6 kHz
-Prúdový výstup: 4…20 mA DC RMS
2) CCT I
Meraný primárny prúd (Ie) v rozsahu 0-100% Ie je transformovaný na výstupný DC prúdový signál (Ia) v rozsahu 0…±20 mA pre efektívnu hodnotu meraného prúdu (Ieff AC) alebo pre meraný DC prúd. Detekovanie špičiek v meranom primárnom AC prúde je zaistené zvýšením výstupného DC signálu na hodnotu ±28,2843 mA.
Technické údaje CCT I:
-Frekvenčný rozsah: DC / AC 0 Hz…100kHz
-Prúdový výstup pre AC primárne prúdy: 0…±20 mA DC, ±28,2843 mA DC (Peak-Peak)
-Prúdový výstup pre DC primárne prúdy: 0…±20 mA DC
3) CCT U
Meraný primárny prúd (Ie) je v rozsahu 0-100% Ie transformovaný na výstupný napäťový signál (Ua) v rozsahu 2,5 ± 1V DC pre efektívnu hodnotu meraného primárneho prúdu (Ieff AC). Detekovanie špičiek v meranom primárnom prúde je zaistené zvýšením výstupného DC signálu na hodnotu 2,5 ± 1,414 V.
Technické údaje CCT U:
-Frekvenčný rozsah: DC / AC 0 Hz…100 kHz
-Napäťový výstup pre AC primárne prúdy: 2,5 ± 1 V DC, ±1,414 V DC (Peak-Peak)
-Napäťový výstup pre DC primárne prúdy: 2,5 ± 1 V DC
