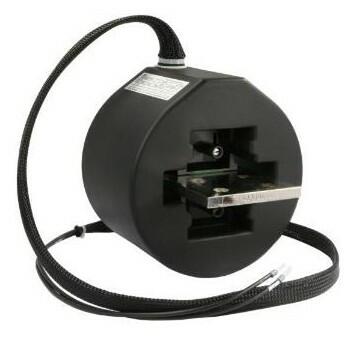

ASG 106- Meriaci transformátor prúdu násuvný
Meriaci transformátor prúdu násuvný zo zvýšenou mechanickou odolnosťou
Jednofázový transformátor prúdu pre primárnu pásovinu až 2x120x10 mm
Je možné zvoliť 1 až 3 vinutia v jednom púzdre.
Je možné zvoliť 1 až 3 vinutia v jednom púzdre.
Dostupnosť: Na požiadanie
Dopyt na produkt
Porovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.
Popis produktu
Vlastnosti, použitie- jednofázový transformátor prúdu pre primárnu pásovinu až 2x120x10 mm
- priama a jednoduchá montáž na primárny vodič pomocou dvoch upínacích modulov, ktoré sú súčasťou dodávky
- 1 až 3 vinutia v jednom púzdre
- maximálne prevádzkové napätie Um 1,2 kV
- skúšobné izolačné napätie: 6 kV; Uef; 50 Hz; 1 min
- menovitý primárny prúd: 400....4000 A
- menovitý sekundárny prúd: 5A, 1A nebo 2A
- menovitá záťaž 2,5 VA až 30 VA (závisí na parametroch)
- dodávaná trieda presnosti istiaceho vinutia: 0,2; 0,2S; 0,5; 0,5S; 1; 3
- dodávaná trieda presnosti istiaceho vinutia: 5P; 10P; PX
- možnosť kombinovať meracie a istiace vinutia
- všetky vinutia sú zaliate v polyuretanové pryskyrici odpovedajúce UL94-V0
- materiál púzdra: ABS
- transformátory sú použiteľné v prostredí zo zvýšeným mechanickým a klimatickým namáhaním

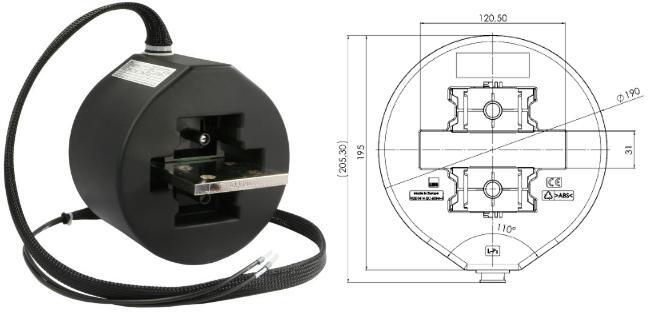

- hĺbka kompaktného púzdra [h] je závislá na množstve a type vinutia v púzdre, môže byť:
50 / 100 / 125 mm - pripojenie sekundárneho obvodu pomocou pružného medeného vodiča s prídavnou textilnou izolaciou o priereze 4 mm2 a dĺžky 1,5 m ( iné dĺžky a prierezy sú možné na vyžiadanie ); vplyv dĺžky kabela na meranie je zohľadnený
- transformátory splňujú požiadavky IEC 61869/1+2 (skôr IEC 60044-1)
