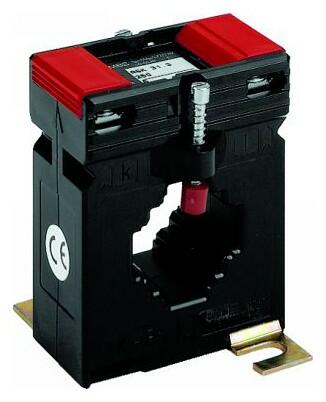

ASK 31.3 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny m. prúd: 100...600 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm

Cena od 24,19 EUR
od 29,03 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (15)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS a multifunkčných prístrojov a analyzátorov siete SOCOMEC.

Varianty k produktu ASK 31.3 2U - Merací transformátor prúdu s prepínateľným vinutím (15)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny pas
Ostatné filtre
ASK 31.3 2U; 300-150/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 300-150/1A;5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 300-150/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 7312
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 400-200/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 400-200/1A;10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 7314
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 400-200/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 400-200/1A;5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 7313
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 400-200/5A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 400-200/5A;10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 7114
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
24,19 EUR/ks
29,03 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 400-200/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 400-200/5A;5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 400-200/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 7113
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
24,19 EUR/ks
29,03 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 500-250/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 500-250/1A;10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 7316
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 500-250/1A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 500-250/1A;5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 500-250/1 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 7315
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 500-250/5A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 500-250/5A;10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 500-250/5 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 7116
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
24,19 EUR/ks
29,03 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 500-250/5A;5-2,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 500-250/5A;5-2,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 500-250/5 A
Jmenovitý výkon: 5-2,5 VA
Třída přesnosti: 1
OBJ: 7115
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
24,19 EUR/ks
29,03 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 600-300/1A;10-5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 600-300/1A;10-5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 10-5 VA
Třída přesnosti: 1
OBJ: 7317
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3 2U; 600-300/1A;15-7,5VA;tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3 2U; 600-300/1A;15-7,5VA;tř.1
Primární lišta: 30x10, 2x 20x10 mm
Převod transformátoru: 600-300/1 A
Jmenovitý výkon: 15-7,5 VA
Třída přesnosti: 1
OBJ: 7318
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3,2U, 200-100/1, 5-2,5VA,tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3,2U, 200-100/1, 5-2,5VA,tř.1
Primární lišta: 30x10mm, 2x20x5mm;
Převod transformátoru: přepínatelný 200-100/1A;
Jmenovitý výkon: 5 - 2,5; VA;
Třída přesnosti: 1
OBJ: 7311
EAN: 4061701191271
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
26,88 EUR/ks
32,26 EUR s DPH
Porovnání
+-
Košík
ASK 31.3,2U, 200-100/5, 5-2,5VA,tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3,2U, 200-100/5, 5-2,5VA,tř.1
Primární lišta: 30x10mm, 2x20x5mm;
Převod transformátoru: přepínatelný 200-100/5A;
Jmenovitý výkon: 5 - 2,5; VA;
Třída přesnosti: 1
OBJ: 7111
EAN: 4061701184976
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
24,19 EUR/ks
29,03 EUR s DPH
Porovnání
+-
Košík
ASK 31.3,2U, 300-150/5, 5-2,5VA,tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3,2U, 300-150/5, 5-2,5VA,tř.1
Primární lišta: 30x10mm, 2x20x5mm;
Převod transformátoru: přepínatelný 300-150/5A;
Jmenovitý výkon: 5 - 2,5; VA;
Třída přesnosti: 1
OBJ: 7112
EAN: 4061701184976
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
24,19 EUR/ks
29,03 EUR s DPH
Porovnání
+-
Košík
ASK 31.3,2U, 600-300/5,10-5VA,tř.1 Merací transformátor prúdu
Merací transformátor prúdu
ASK 31.3,2U, 600-300/5,10-5VA,tř.1
Primární lišta: 30x10mm, 2x20x10mm;
Převod transformátoru: přepínatelný 600-300/5A;
Jmenovitý výkon: 10- 5VA;
Třída přesnosti: 1
OBJ: 7117
EAN: 4061701185034
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
24,19 EUR/ks
29,03 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k ASK 31.3 2U - Merací transformátor prúdu s prepínateľným vinutím

Příchytka na lištu DIN na ASR 22.3
Příchytka na lištu DIN na ASR 22.3
ASK 21.3, ASR 22.3, ASK 318.3, ASK 31.3, WSK 30, ASK 41.3
Zjistit více
OBJ: 53011
EAN: 4061701164183
Záruka: 24 m.
Skladom v GHV
skladom >50 ks
3,15 EUR/ks
3,78 EUR s DPH
Porovnání
+-
Košík
Plombovací krytka na ASK 21.3
Plombovací krytka na ASK 21.3
ASK 21.3, 31.3, 318.3, 41.3, 103.3, 123.3, ASR 22.3
Pro ASK 103.3 a ASK 123.3 jsou nutné 2 kusy!
Zjistit více
OBJ: 59040
EAN: 4061701175486
Záruka: 24 m.
Skladom v GHV
skladom >100 ks
1,40 EUR/ks
1,68 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merací transformátor prúdu násuvný s prepínateľným sekundárnym vinutím v rozsahu primárnych prúdov 200 / 100 A až 600 / 300 A, sekundárny prúd 1 alebo 5 A, menovité výkony 2,5 až 15 VA, k dodaniu v triede presnosti 1.

Uchytenie transformátoru sa robí buď pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Sekundárne kontakty je možné zabezpečiť plombovacou krytkou.



Všeobecné vlastnosti

  • Men. trvalý tepelný prúd Icth: 1,0 x IN
  • Men. krátkodobý tepelný prúd Ith: 60 x IN, 1 sec
  • Nadprúdové číslo: FS5
  • Men. dynamický prúd Idyn: 2,5 x Ith
  • Max. prevádzkové napätie Um: 0.72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitý kmitočet: 50 Hz
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Rozsah pracovných teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C

Technické parametre

Parametry

Primárny vodič Ø (max)26 mm
Primárny pas30x10 mm
2x20x10 mm
Šírka60 mm

Parametre variant k ASK 31.3 2U - Merací transformátor prúdu s prepínateľným vinutím

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
200-100 A5-2.5 VA7111
7311
300-150 A5-2.5 VA7112
7312
400-200 A10-5 VA7114
7314
5-2.5 VA7113
7313
500-250 A10-5 VA7116
7316
5-2.5 VA7115
7315
600-300 A10-5 VA7117
7317
15-7.5 VA
7318
