Bloky skratovacích svoriek pre transformátory prúdu
Skratovacou svorkovnicou sa pohodlne a bezpečne skratujú prúdové transformátory pri potrebe odpojenia záťaže. Pripravenú sadu svorkovníc je možné jednoducho a rýchlo namontovať do rozvádzača a jednoduchým spôsobom pripojiť. Skladá sa z meracích bodov a páky na ovládanie odpojenia prúdového transformátora. Pri výbere je možné taktiež voliť medzi malou a veľkou sadou svorkovníc. Veľká sada sa od malej líši možnosťou odpojenia prívodného napätia, odpojenia nulového vodiča a pridanou svorkou zemniaceho vodiča.
Dopyt na produktPorovnať
Varianty k produktu Bloky skratovacích svoriek pre transformátory prúdu (4)
Provedení s fázovými svorkami L1, L2, L3 a N, PE.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN;
Provedení s fázovými svorkami L1, L2, L3 a N, PE.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN;
Provedení bez fázových svorek.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN.
Provedení bez fázových svorek.
Jmenovité napětí: 500V; Jmenovité impulzní napětí: 6kV
Pro jmenovitý průřez vodiče: 6mm^2 při použití vodiče s návlačkou a 10mm^2 při použití vodiče s pevným jádrem
Montáž na lištu DIN.
Popis produktu
Skratovacie svorky pre transformátory prúdu

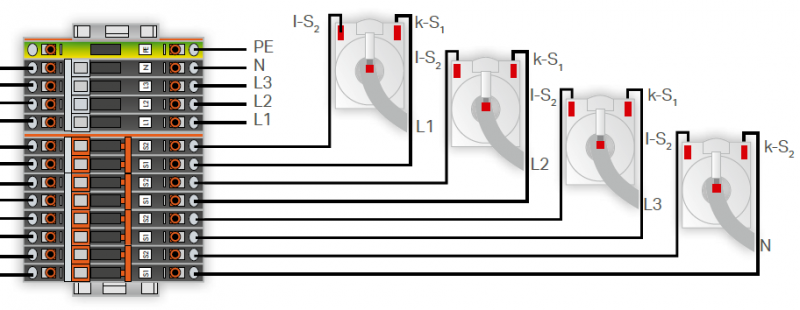

- Skratovacie bloky svorkovníc pre pripojenie troch alebo štyroch transformátorov prúdu
- Možnosť odpojenia fázových vodičov L1, L2, L3 a nulového vodiča
- Menovité napätie: 500 V IEC ( 300 V UL)
- Menovitý prúd: 30 A
- Menovité impulzné napätie: 6 kV
- Skúšobné zdierky pre kontrolné meranie
- Maximálny prierez vodiča: 10 mm2 (možnosť pripojiť aj vodiče s dutinkami)
- Výška: 65 mm
- Hĺbka: 100 mm
- Svorky s technológiou Push-In
Rozšírené informácie
Základné rozdelenie
| Popis sady svoriek | Objednacie číslo | Počet párov pre pripojenie | Napäťové svorky |
|---|---|---|---|

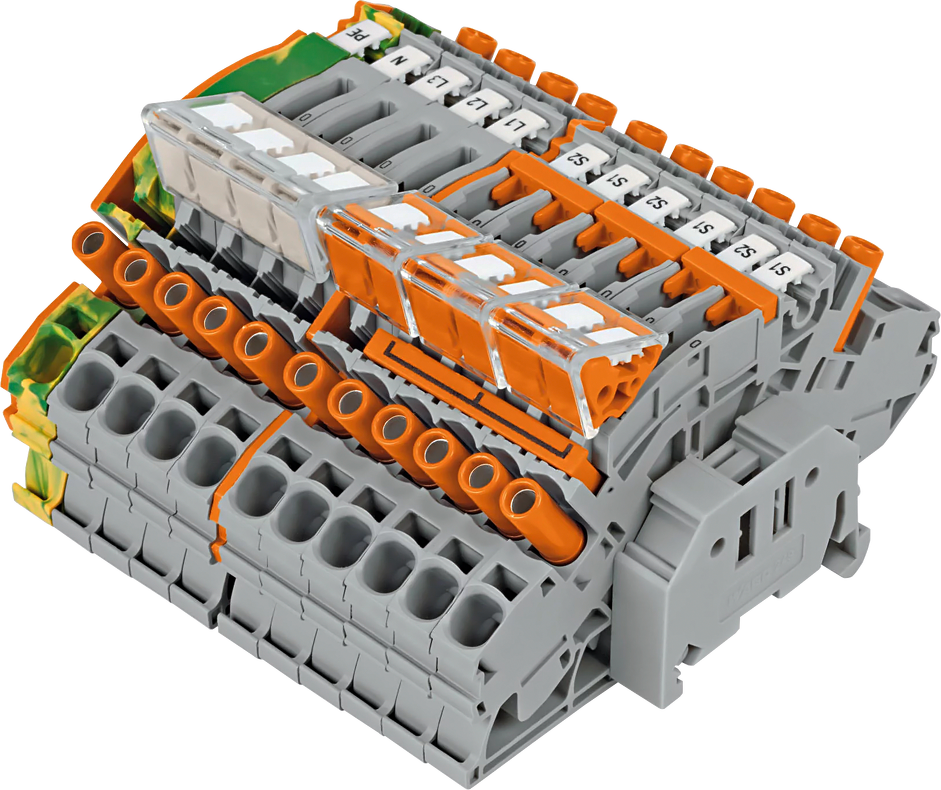

| Skratovanie 3 transformátorov prúdu a odpojenie L1, L2, L3 a N, so zemniacim vodičom | 2007-8873 | 3 | ANO |

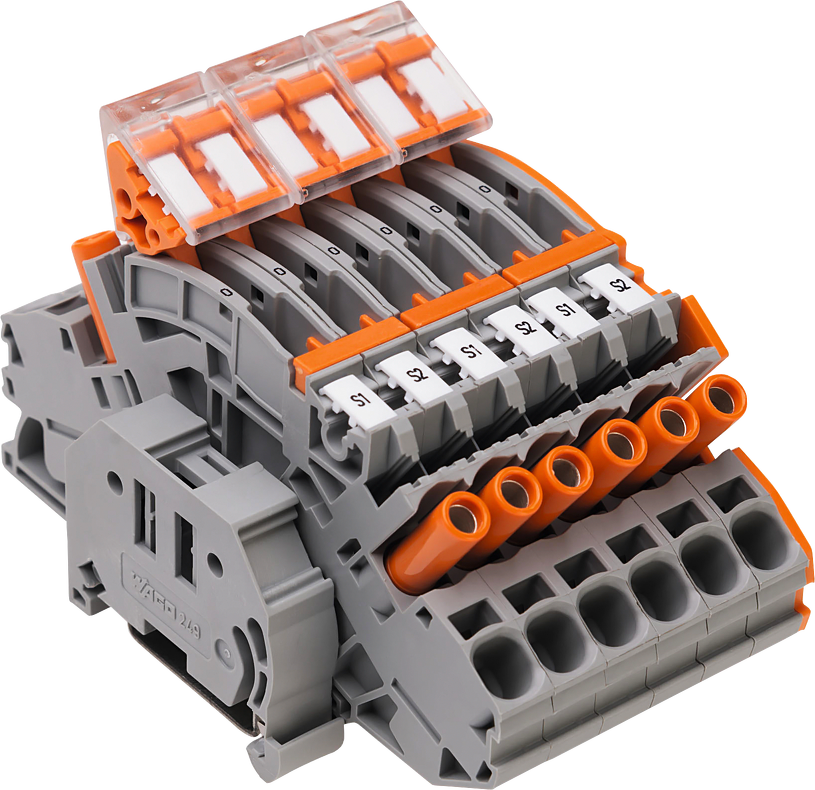

| Skratovanie 3 transformátorov prúdu | 2007-8875 | 3 | NE |

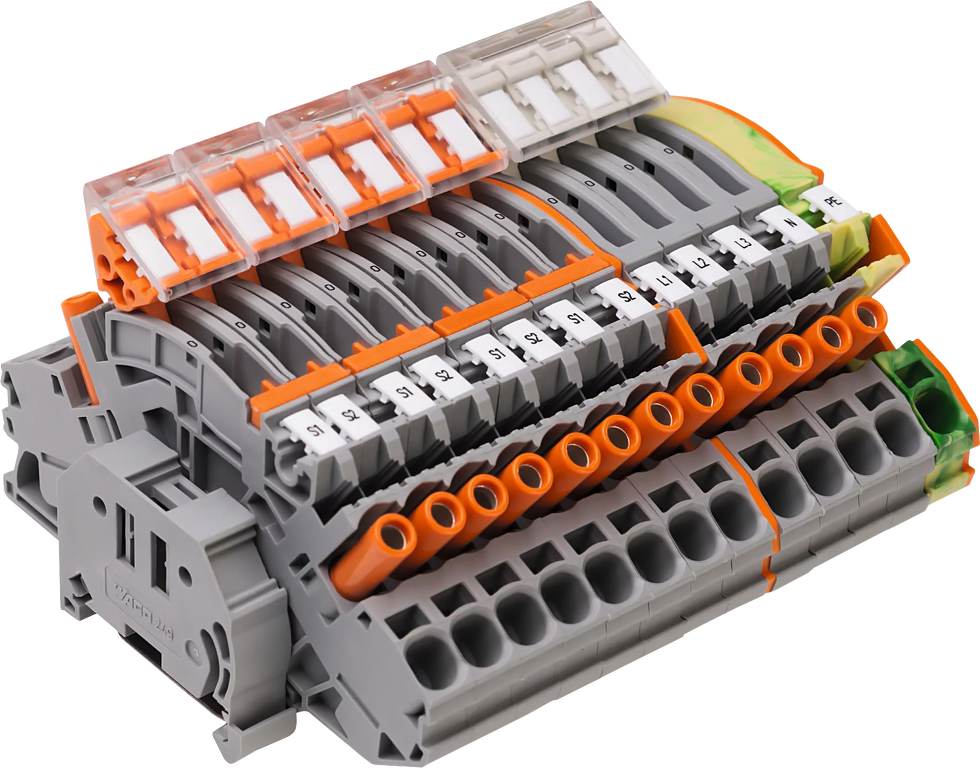

| Skratovanie 4 transformátorov prúdu a odpojenie L1, L2, L3 a N, so zemniacim vodičom | 2007-8874 | 4 | ANO |

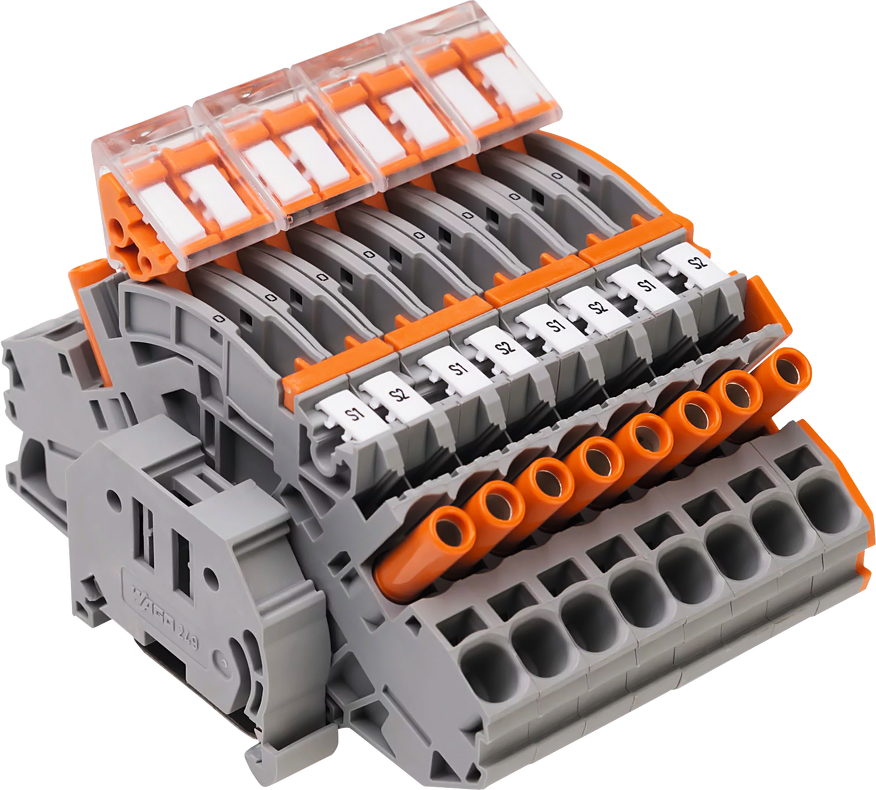

| Skratovanie 4 transformátorov prúdu | 2007-8877 | 4 | NE |
Súbory na stiahnutie
Súvisiace produkty
Primárne men. prúd: 500...2000 A
Primárny vodič Ø: max 70 mm
Primárne pas 1: 100 x 10 mm
Primárne pas 2: 2 x 80 x 10 mm
Šírka: 130 mm
Výška: 144 mm
Hĺbka: 58 mm
Primárne men. prúd: 750...3000 A
Primárny vodič Ø: max 85 mm
Primárne pas 1: 2 x 100 x 10 mm
Primárne pas 2: 3 x 80 x 10 mm
Šírka: 172 mm
Výška: 184,8 mm
Hĺbka: 52 mm
Primárne men. prúd: 600...4000 A
Primárny vodič Ø: max 55 mm
Primárne pas: 100 x 55 mm
Šírka: 129 mm
Výška: 167 mm
Hĺbka: 78 mm
Primárne men. prúd: 750...3000 A
Primárny vodič Ø: max 100 mm
Primárne pas 1: 123 x 30 mm
Primárne pas 2: 3 x 100 x 10 mm
Šírka: 172 mm
Výška: 184,8 mm
Hĺbka: 52 mm
Primárny prúd: 1000...2500 A
Primárny vodič Ø: max 70 mm
Primárne pas: 120 x 70 mm
Šírka: 159 mm
Výška: 195,3 mm
Hĺbka: 58 mm
Primárny prúd: 1000...6000 A
Primárny vodič Ø: max 70 mm
Primárne pas: 120 x 70 mm
Šírka: 205 mm
Výška: 203 mm
Hĺbka: 78 mm
Primárne men. prúd: 300...3200 A
Primárny vodič Ø: max 30 mm
Primárne pas: 130 x 30 mm
Šírka: 180 mm
Výška: 120 mm
Hĺbka: 68 mm
Primárne jm. prúd: 75...250 A
Primárny vodič Ø: max 15,2 mm
Primárne pas: 17x 6 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 46 mm
Primárne jm. prúd: 50...500 A
Primárny vodič Ø: max 19,2 mm
Primárny pas: 20 x 10 mm
Sekundárny pas: 15 x 15 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne jm. prúd: 50...750 A
Primárny vodič Ø: max 26 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne jm. prúd: 40...750 A
Primárny vodič Ø: max 28 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 58 mm
Primárne jm. prúd: 30...750 A
Primárny vodič Ø: max 28 mm
Primárne pas 1: 30 x 10 mm
Primárne pas 2: 2 x 20 x 10 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 68 mm
Primárne men. prúd: 80...600 A
Primárny vodič Ø: max 26 mm
Primárne pas: 31 x 18 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne men. prúd: 100...750 A
Primárny vodič Ø: max 26 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 32 x 18 mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne men. prúd: 50...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Primárne pas 3: 3 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárny m. prúd: 100...1000 A
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne men. prúd: 75...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Primárne pas 3: 3 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 68 mm
Primárne men. prúd: 50...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 12 mm
Primárne pas 2: 2x 30 x 5 mm
Primárne pas 3: 3x 30 x 5 mm
Šírka: 95 mm
Výška: 116 mm
Hĺbka: 74 mm
Primárne jm. prúd: 40...500 A
Primárny vodič Ø: max 20 mm
Primárne pas: 20 x 10 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 100...1250 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 50 x 12 mm
Primárne pas 2: 2 x 40 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Primárny vodič Ø: max 26 mm
Primárny pás 1: 30 x 10 mm
Primárny pás 2: 2x 20 x 10mm
Šírka: 61 mm
Výška: 75,5 mm
Hĺbka: 48 mm
Primárne men. prúd: 75...1000 A
Primárny vodič Ø: max 32 mm
Primárne pas 1: 40 x 10 mm
Primárne pas 2: 2 x 30 x 5 mm
Šírka: 71 mm
Výška: 85,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 200...1250 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 30 x 40 mm
Primárne pas 3: 2 x 50 x 10 mm
Šírka: 86 mm
Výška: 98,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 200...1600 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 10 mm
Primárne pas 2: 2 x 50 x 10 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 300...1800 A
Primárny vodič Ø: max 44 mm
Primárne pas 1: 60 x 30 mm
Primárne pas 2: 50 x 40 mm
Primárne pas 3: 2x 50 x 10 mm
Šírka: 96 mm
Výška: 105,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 200...2000 A
Primárny vodič Ø: max 30 mm
Primárne pas: 60 x 30 mm
Šírka: 88 mm
Výška: 129 mm
Hĺbka: 78 mm
Primárne men. prúd: 400...2000 A
Primárny vodič Ø: max 55 mm
Primárne pas 1: 80 x 10 mm
Primárne pas 2: 60 x 30 mm
Primárne pas 3: 2 x 60 x 10 mm
Šírka: 120 mm
Výška: 123,5 mm
Hĺbka: 58 mm
Primárne men. prúd: 30...150 A
Primárny vodič Ø: max 14 mm
Šírka: 45 mm
Výška: 65 mm
Hĺbka: 30 mm
