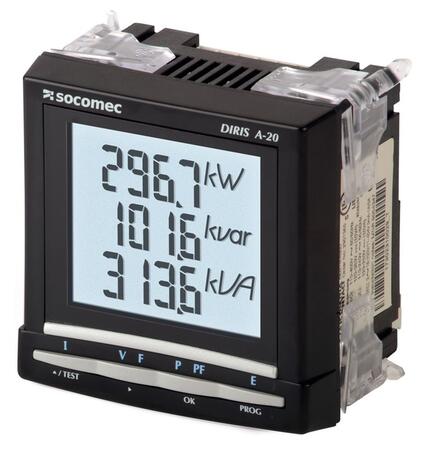

Diris A20

DIRIS A20 - Multifunkčný prístroj pre meracie transformátory

Multifunkčné meracie a monitorovacie zariadenie s komunikačným rozhraním.

TRMS multimeter s 4kvadrantovým elektromerom pre meranie pomocou TRANSFORMÁTOROV PRÚDU. montáž do panelu s výrezom 92x92 mm. Voliteľná komunikácia MODBUS, pulzný výstup alebo alarmový kontakt.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL
Cena 265 EUR
325,95 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
h! OZ Logo
Ing. Jan Jaroš
Ing. Jan Jaroš
+420 775 784 886
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.
VariantyVoliteľné príslušenstvoPopis produktuTechnické parametreRozšírené informácieSúbory na stiahnutieSúvisiace produkty

Varianty k produktu DIRIS A20 - Multifunkčný prístroj pre meracie transformátory (1)

DIRIS A20 Analyzátor siete
Analyzátor siete
DIRIS A20
Analyzátor sítě do panelu; Napájecí napětí=110..400Vac,120..350Vdc; Měření napětí: NN=50..500Vac; pro NN sítě
Měření proudu nepřímé x/5A nebo1A; Rozměr rámečku: 96x96 mm; Možnost rozšíření o další moduly (pulzní, komunikace, vstupy/výstup)
OBJ: 48250402
EAN: 3596033014819
Záruka: 12 m.
Skladom v GHV
skladom 3 ks
265 EUR/ks
325,95 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k DIRIS A20 - Multifunkčný prístroj pre meracie transformátory

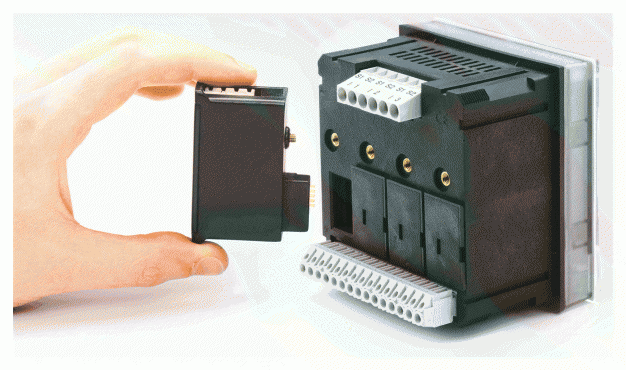

Modul pro DIRIS A20 - pulsní výstup(kWh,kvarh) Príslušenstvo pre DIRIS A20
Príslušenstvo pre DIRIS A20
Modul pro DIRIS A20 - pulsní výstup(kWh,kvarh)
Zásuvný modul pro DIRIS A20 a COUNTIS E53, s jedním nastavitelným výstupem (pulzní, alarmový).
Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
OBJ: 48250080
EAN: 3596031755325
Záruka: 12 m.
Skladom v GHV
skladom 4 ks
53 EUR/ks
65,19 EUR s DPH
Porovnání
+-
Košík
Modul pro DIRIS A20 - Komunikace RS485 Príslušenstvo pre DIRIS A20
Príslušenstvo pre DIRIS A20
Modul pro DIRIS A20 - Komunikace RS485
Zásuvný modul pro DIRIS A20, komunikace MODBUS RTU, RS485
OBJ: 48250082
EAN: 3596031755349
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
71 EUR/ks
87,33 EUR s DPH
Porovnání
+-
Košík
Modul pro DIRIS A20 - 3IN/1OUT Príslušenstvo pre DIRIS A20
Príslušenstvo pre DIRIS A20
Modul pro DIRIS A20 - 3IN/1OUT
Zásuvný modul pro DIRIS A20, 3 vstupy, 1 výstup
OBJ: 48250083
EAN: 3596032758332
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
111 EUR/ks
136,53 EUR s DPH
Porovnání
+-
Košík
IP65 diris
Príslušenstvo pre DIRIS A20/30/41
Kryt IP65; silikónový, průhledný
Kryt čelního rámečku pro zvýšení stupně krytí na IP65.
OBJ: 48250089
EAN: 3596031802418
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
31,76 EUR/ks
39,06 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merané veličiny

  • Fázový prúd: I1, I2, I3, In
  • Fázové napätie: U1, U2, U3
  • Združené napätie: U12, U23, U13
  • Frekvencia: f
  • Fázový činný výkon: P1, P2, P3
  • Fázový jalový výkon: Q1, Q2, Q3
  • Fázový zdanlivý výkon: S1, S2, S3
  • Celkový 3f výkon:  ∑P,  ∑Q, ∑S,
  • Fázový účinník: PF1, PF2, PF3
  • Celkový 3f účinník: ∑PF
  • Maximálny prúd: I1max, I2max, I3max
  • Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
  • 4 kvadrantový elektromer: ±kWh, ±kvarh
  • Harmonické fázové skreslenie THD 3UL-N, THD 3UL-L, THD 3I (do 51. harm.)

Ďalšie funkcie

  • Počítadlo impulzov
  • Komunikácia MODBUS(RS485)
  • Výstupný kontakt vo funkcii alarmu alebo pulzného výstupu

Rozšírené informácie

Údaje pre objednávku

Objednacie číslo Typ Popis
48250402 Multimeter DIRIS A20 Základný prístroj s displejom
48250082 Komunikačný modul Komunikačný modul s rozhraním RS485 a protokolom MODBUS
48250080 Modul s relé výstupom Programovateľný výstup:
  • Pulzný výstup elektromera (nastaviteľná šírka a konštanta impulzu
  • Alarm (pre I, U, f, ΣP,ΣQ, ΣS, cos φ, THD, počitadlo prevádzkových hodín a 15 min maximum)
  • Diaľkovo ovládané relé pomocou príkazov cez RS485

Technické parametre

Prúdové vstupy (TRMS)
Max. primárny prúd 9 999 A
Max. sekundárny prúd 5 A
Spotreba vstupu 0,6 VA
Presnosť merania
 0,2 %
Trvalá preťažiteľnosť 6 A
Krátkodobá preťažiteľnosť
 10 In po 1s
Napäťové vstupy (TRMS)
Fázové napätie
 28...289 V a.c.
Združené napätie
 50...500 V a.c.
Vnútorná spotreba
 0,1 VA
Trvalá preťažiteľnosť 800 V a.c.
Presnosť merania spotreby
Činná energia (podľa IEC 62053-22) trieda 0,5 S
Jalová energia (podľa IEC 62053-23) trieda 2
Napájanie
Vlastné napájacie svorky Áno Áno
Napájacie napätie
 110...400 V a.c. (±10%), 120...350 V d.c. (±20%)
Spotreba prístroja 10 VA

Súbory na stiahnutie

Katalógový list
Katalógový list
Katalógový list
(PDF, 1.6 MB)
