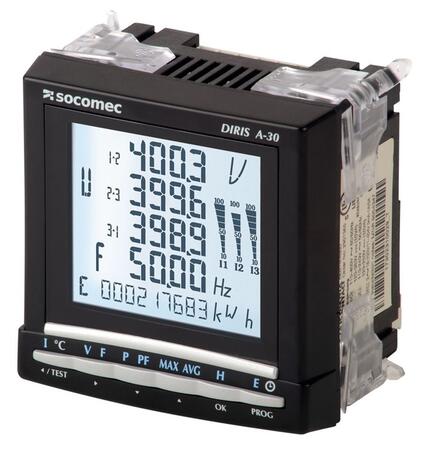

DIRIS A30 - Multifunkčný prístroj pre meracie transformátory

Multifunkčné meracie a monitorovacie zariadenie s komunikačným rozhraním.

DÔLEŽITÉ UPOZORNENIA:
- priama náhrada za pôvodnú prístroj A40! Aktuálne nový model A40 nie je kompatibilný s meracími transformátormi prúdu!
- funkcia webserver u komunikačného modulu ETHERNET nie je dostupná pre DIRIS A30.

TRMS analyzátor siete a 4Q elektromer pre meranie pomocou TRANSFORMÁTOROV PRÚDU. Montáž do panelu s výrezom 92x92 mm. Voliteľne moduly MODBUS, ETHERNET, pulzný výstup, alarmový kontakt, analógový výstup, pamäť.

V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- UL

Dostupnosť: Skladom v GHV

Zvoľte variantu (2)

Dopyt na produkt

Porovnať

Ing. Jan Jaroš

+420 775 784 886

Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu DIRIS A30 - Multifunkčný prístroj pre meracie transformátory (2)

Analyzátor siete

DIRIS A30

Montáž do panelu - do otvoru 92x92mm; rozměr rámečku: 96x96 mm;
Napájecí napětí=110...400VAC / 120...350VDC;
Měření napětí: NN=50..1039VAC (L-L); pro VN sítě VT=500kVAC;
Měření proudu nepřímé x/5A nebo x/1A;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...);
POZOR: NÁHRADA ZA PŮVODNÍ DIRIS A40 (48250201)!!!!!!

OBJ: 48250403

EAN: 3596033014833

Záruka: 12 m.

Skladom v GHV

skladom >10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Analyzátor siete

DIRIS A30 12…48VDC

Montáž do panelu - do otvoru 92x92mm; rozměr rámečku: 96x96 mm;
Napájecí napětí=12...48VDC;
Měření napětí: NN=50..1039VAC (L-L); pro VN sítě VT=500kVAC;
Měření proudu nepřímé x/5A nebo x/1A;
Možnost rozšíření o další moduly (komunikace, vstupy/výstupy, paměť,...).

OBJ: 48250405

EAN: 3596033014864

Záruka: 12 m.

Skladom v GHV

skladom 6 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Voliteľné príslušenstvo k DIRIS A30 - Multifunkčný prístroj pre meracie transformátory

Príslušenstvo pre DIRIS A30/41

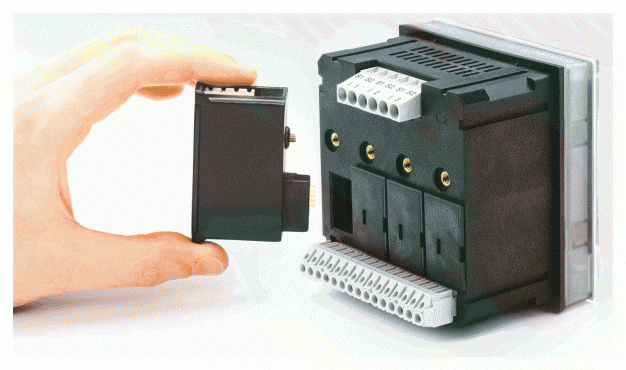

Modul pro DIRIS A30/41 - Pulsní výstup (kWh,kvarh,kVAh)

Zásuvný přídavný modul, dva pulzní výstupy (kWh, kvarh, kVAh).
Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

OBJ: 48250090

EAN: 3596031230273

Záruka: 12 m.

Skladom v GHV

skladom 8 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41, ATyS g/p

Modul pro DIRIS A30/41/ATyS p - Komunikace RS485, MODBUS

Zásuvný přídavný modul, rozhraní RS485, komunikace s protokolem MODBUS RTU
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
S přepínači ATyS g je kompatibilní pro přístroje vyrobené po 08/2020.

OBJ: 48250092

EAN: 3596031230297

Záruka: 12 m.

Skladom v GHV

skladom 7 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - Analogové výstupy 2x 0/4-20mA

Zásuvný přídavný modul, 2 x analogové výstupy 0/4...20mA.
V nastavení přístroje se provede přiřazení sledované veličině.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
pozn.: max. lze osadit 2 moduly 48250093, nutno instalovat na pozici 1 a 2!

OBJ: 48250093

EAN: 3596031230303

Záruka: 12 m.

Skladom v GHV

skladom 7 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - Vstupy 2x/ Výstupy 2x

Zásuvný přídavný modul, 2 vstupy/ 2 výstupy.
V nastavení přístroje se provede přiřazení výstupů sledované veličině.
2 vstupy pro čítání pulsů.
Určeno pro přístroje DIRIS A30/A41/A60.
pozn.: max. lze osadit 3 moduly I/O

OBJ: 48250094

EAN: 3596031230310

Záruka: 12 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - PROFIBUS DP

Zásuvný přídavný modul, linka Sub D9; protokol PROFIBUS DP; Rychlost: 9,8 kbauds...12 Mbauds
Určeno pro přístroje DIRIS A30/A41.

OBJ: 48250205

EAN: 3596031936762

Záruka: 12 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - Paměť

Zásuvný přídavný modul, paměť pro záznam výkonové křivky a událostí v síti.
Určeno pro přístroje DIRIS A30/A41.

OBJ: 48250097

EAN: 3596031790135

Záruka: 12 m.

Skladom v GHV

skladom 6 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41, ATyS P

Modul pro DIRIS A30/41 - ETHERNET Modbus

Zásuvný přídavný modul, Komunikace ETHERNET s MODBUS/TCP nebo MODBUS RTU přes TCP.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

OBJ: 48250203

EAN: 3596031936748

Záruka: 12 m.

Skladom v GHV

skladom >10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - ETHERNET Modbus + RS 485 brána

Zásuvný přídavný modul, Komunikace ETHERNET MODBUS/TCP + převodník RS485/ETHERNET.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

OBJ: 48250204

EAN: 3596031936755

Záruka: 12 m.

Skladom v GHV

skladom >10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A30/41

Modul pro DIRIS A30/41 - teplotní vstupy

Zásuvný přídavný modul, 3x vstup pro čidlo PT100, čtyřvodičové zapojení.
Určeno pro přístroje DIRIS A30/A41/A60.

OBJ: 48250206

EAN: 3596031936779

Záruka: 12 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo pre DIRIS A20/30/41

Kryt IP65; silikónový, průhledný

Kryt čelního rámečku pro zvýšení stupně krytí na IP65.

OBJ: 48250089

EAN: 3596031802418

Záruka: 12 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Popis produktu

Základné elektrické veličiny

Fázový prúd: I₁, I₂, I₃, I_n
Celkový prúd (I₁, I₂, I₃)/3: I_AVG
Fázové napätie: U₁, U₂, U₃
Združené napätie: U₁₂, U₂₃, U₁₃
Frekvencia: f
Fázový činný výkon: P₁, P₂, P₃
Fázový jalový výkon: Q₁, Q₂, Q₃
Fázový zdanlivý výkon: S₁, S₂, S₃
Celkový 3f výkon: ∑P, ∑Q, ∑S,
Predpokládaný 3f výkon: ∑P_PRED, ∑Q_PRED, ∑S_PRED
Fázový účinník: PF₁, PF₂, PF₃
Celkový 3f účinník: ∑PF
4 kvadrantový elektromer: ±kWh, ±kvarh
Harmonické fázové skreslenie THD 3U_L-N, THD 3U_L-L, THD 3I (do 63. harm.)
Skreslenie signálu podľa jednotlivých harmonických 1,3,5,7....25 pre I, U_L-Na U_L-L

Sledovanie maximálnych a priemerných hodnôt

Maximálny prúd: I_1max, I_2max, I_3max
Maximálne fázové napätie: U_1max, U_2max, U_3max
Maximálne združené napätie: U_12max, U_23max, U_13max
Maximum celkového 3f výkonu: ∑P_max, ∑Q_max, ∑S_max
Priemerná hodnota prúdu za časovú periódu : I_1avg, I_2avg, I_3avg
Priemerná hodnota fázového napätia za časovú periódu: U_1avg, U_2avg, U_3avg
Priemerná hodnota združeného napätia za časovú periódu: U_12avg, U_23avg, U_13avg
Priemerná hodnota celkového 3f výkonu za časovú periódu: ∑P_avg, ∑Q_avg, ∑S_avg

Ďalšie funkcie

Počítadlo impulzov
Komunikácia MODBUS / PROFIBUS DP^® / ETHERNET
Výstupný kontakt vo funkcii alarmu (až 6 výstupov)
Výstupný kontakt vo funkcii pulzného výstupu elektromera
Meranie teploty (až 3 vstupy PT100)
Počítadlo prevádzkových hodín (programovateľné)
Komunikácia MODBUS, PROFIBUS, Ethernet
Pamäť pre záznam výkonovej krivky (až 6000 hodnôt)
Analógový výstup 0/4 - 20 mA

Rozšírené informácie

Udaje pre objednanie

Objednacie číslo	Napájanie	Popis
48250403	(110..400 V ac / 120...350 V dc)	Možnosť rozšírenia funkcií prístroja o komunikácie MODBUS, PROFIBUS, ETHERNET, o alarmové výstupy, o analógové výstupy, o pulzné výstupy, o pamäť alebo o teplotné vstupy.
48250405	(12..48 V dc)

Popis zásuvných modulov

Objednacie číslo	Typ	Popis
48250090	Modul s pulzným výstupom	Pulzný výstup elektromera pre ±kWh, ±kvarh (nastaviteľné trvanie a konštanta impulzu). Modul obsahuje 2 výstupy.
48250092	Komunikačný modul MODBUS	Rozhraní RS485, protokol JBUS/MODBUS.
48250093	Modul s analógovým výstupom	2x programovateľné analógové výstupy so signálom 0/4...20 mA, priraditeľné pre 3I, In, 3V, 3U,f, ΣP, ΣQ, ΣS, cos φ, Isys, Usys, Vsys, Ppred, Qpred, Spred a teplotu. ¹⁾
48250094	Modul 2 vstupy/2 výstupy	Výstupy 2x alarm: pre 3I, In, 3V, 3U, f, ΣP, ΣQ, ΣS, cos φ, THD, Ppred, Qpred, Spred, teplota a počítadlo prevádzkových hodín. ¹⁾Diaľkovo ovládané relé pomocou príkazov cez vstup RS485. 2x Počitadlo impulzov.
48250097	Pamäťový modul	Záznam 15 min maxima s externým synchronizačným signálom. Záznam 10 posledných alarmov po 62 dní.
48250203	Komunikačný modul ETHERNET	Rozhraní ETHERNET, protokol MODBUS/TCP
48250204	Komunikačný modul ETHERNET s prevodníkom na RS485	Rozhraní ETHERNET, protokol MODBUS/TCP Prevodník ETHERNET / RS485.
48250205	PROFIBUS® DP komunikácia	Sub-D9 rozhranie s PROFIBUS® DP protokolom (rýchlosť do 12 Mbauds).
48250206	Teplotný modul	1x Interné čidlo. 3x Vstup pre teplotné čidlo PT100, štvorvodičové zapojenie.

1) 3I-(I1, I2, alebo I3), "V"-fázové napätie, "U"-združené napätie, ΣP-(P1+P2+P3), Isys-[(I1+I2+I3)/3], "Ppred, Qpred, Spred"-predpokládaný výkon za časový interval.

Technické parametre

Prúdové vstupy (TRMS)
Max. primárny prúd	9 999 A
Max. sekundárny prúd	1 alebo 5 A
Spotreba vstupu	pod 0,1 VA
Presnosť merania	0,2 %
Trvalá preťažiteľnosť	6 A
Krátkodobá preťažiteľnosť	10 In po 1s
Napäťové vstupy (TRMS)
Fázové napätie	28...600 V a.c.
Združené napätie	50...1039 V a.c.
Vnútorná spotreba	pod 0,1 VA
Trvalá preťažiteľnosť	800 V a.c.
Max. primárne napätie (VT)	500 kV a.c.
Sekundárne napätie (VT)	60, 100, 110, 173, 190 V a.c.
Napájanie
Vlastné napájacie svorky	Áno
Napájacie napätie	110...400 V a.c. (±10%), 120...350 V d.c. (±20%) / 12...48 V d.c.
Spotreba prístroja	10 VA
