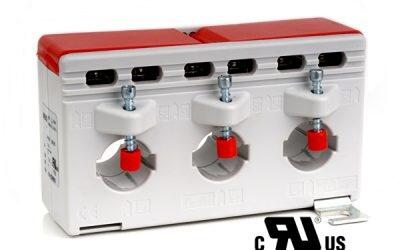

ASRD 205.37 UL - Trojfázový merací transformátor s certifikáciou UL
ASRD 205.37 UL - Trojfázový merací transformátor s certifikáciou UL
ASRD 205.37 UL - Trojfázový merací transformátor s certifikáciou UL
ASRD 205.37 UL - Trojfázový merací transformátor s certifikáciou UL

ASRD 205.37 UL - Třífázová souprava měřicích transformátorů proudu

Nově v nabídce

Primární jm. proud: 3x 100...3x 250 A
Primární vodič Ø: max 18 mm
Primární pas: 20 x 5 mm
Šířka: 115 mm
Výška: 65 mm
Hloubka: 37 mm
Cena od 90,40 EUR
od 111,19 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyPopis produktuTechnické parametreSúbory na stiahnutieSúvisiace produkty

Varianty k produktu ASRD 205.37 UL - Třífázová souprava měřicích transformátorů proudu (10)

Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Primárny menovitý prúd:
100 A[2]150 A[2]160 A[2]200 A[2]250 A[2]Zrušiť ⨯
Sekundárny prúd:
1 A[5]5 A[5]Zrušiť ⨯
Menovitý výkon:
1 VA[2]1,25 VA[2]1,5 VA[4]2,5 VA[2]Zrušiť ⨯
ASRD 205.37 UL; 100/1A; 1VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 100/1A; 1VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: D205-020UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
ASRD 205.37 UL; 100/5A; 1VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 100/5A; 1VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: D205-010UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
ASRD 205.37 UL; 150/1A; 1,25VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 150/1A; 1,25VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
OBJ: D205-021UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
ASRD 205.37 UL; 150/5A; 1,25VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 150/5A; 1,25VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
OBJ: D205-011UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
ASRD 205.37 UL; 160/1A; 1,5VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 160/1A; 1,5VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 160/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-024UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
ASRD 205.37 UL; 160/5A; 1,5VA; tř.1 - UL Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37 UL; 160/5A; 1,5VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 160/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-014UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
95 EUR/ks
116,85 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37 UL; 200/1A; 1,5VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 200/1A; 1,5VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-022UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
ASRD 205.37 UL; 200/5A; 1,5VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 200/5A; 1,5VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-012UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
90,40 EUR/ks
111,19 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37 UL; 250/1A; 2,5VA; tř.1 - UL Merací transformátor prúdu
Merací transformátor prúdu
ASRD 205.37 UL; 250/1A; 2,5VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: D205-023UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
ASRD 205.37 UL; 250/5A; 2,5VA; tř.1 - UL Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37 UL; 250/5A; 2,5VA; tř.1 - UL
Průměr prim. vodiče: 18 mm
Primární lišta: 20x5 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: D205-013UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
95,50 EUR/ks
117,47 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Třífázová souprava měřicích transformátorů s certifikací UL pro primární jmenovité proudy od 100 do 250 A, sekundární proud 1 nebo 5 A, jmenovité výkony 1 až 2,5VA, ve třídě přesnosti 1.

Tento typ měřicího transformátoru je proveden jako souprava tří samostatných transformátorů v jednom pouzdru určené k nasunutí na primární vodiče nebo pasy.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, případně upevňovacími šrouby přímo na primární vodiče nebo pasy.



Obecné vlastnosti

  • Jmen. trvalý tepelný proud Icth: 1,0 x IN
  • Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
  • Nadproudové číslo: FS5
  • Jmen. dynamický proud Idyn: 2,5 x Ith
  • Max. provozní napětí Um: 0.72 kV
  • Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
  • Jmenovitý kmitočet: 50 Hz
  • Třída izolace: E
  • Stupeň krytí: IP 20
  • Rozsah pracovních teplot: -5°C až +40°C
  • Rozsah skladovacích teplot: -25°C až +70°C
  • UL certifikace č: 20180925-E336996

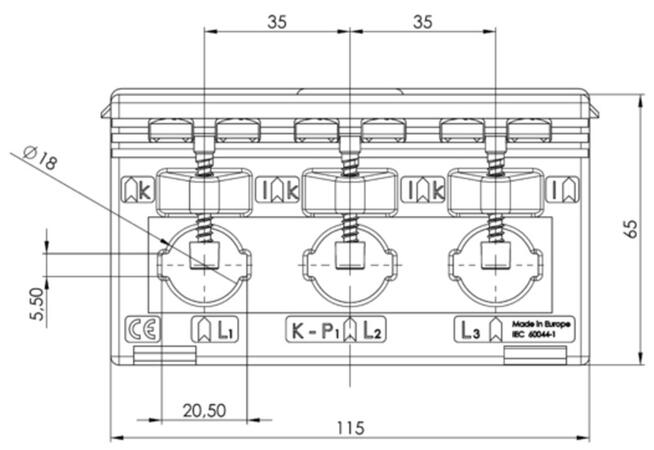

Technické parametre

Parametry

Primárny vodič Ø (max)18 mm
Primárny pas20x5 mm
Šírka115 mm

Parametre variant k ASRD 205.37 UL - Třífázová souprava měřicích transformátorů proudu

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
100 A1 VAD205-010UL
D205-020UL
150 A1,25 VAD205-011UL
D205-021UL
160 A1,5 VAD205-014UL
D205-024UL
200 A1,5 VAD205-012UL
D205-022UL
250 A2,5 VAD205-013UL
D205-023UL
