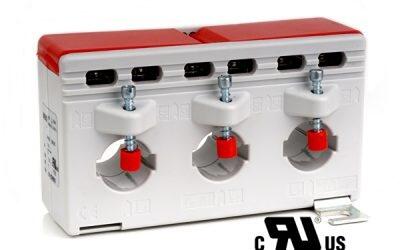

ASRD 310.37 UL - Třífázový měřicí transformátor proudu

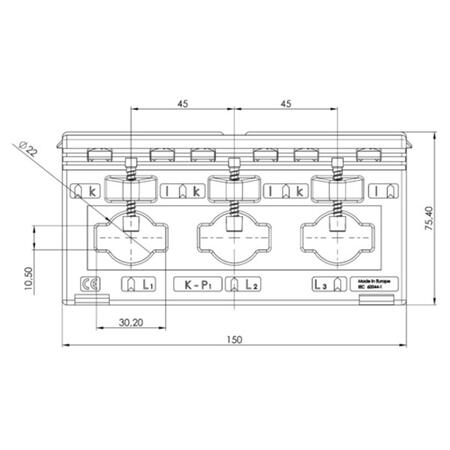

Primární jm. proud: 3x 250...3x 600 A
Primární vodič Ø: max 22 mm
Primární pas: 30 x 20 mm
Šířka: 150 mm
Výška: 75 mm
Hloubka: 37 mm
Cena 115,20 EUR
141,70 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (5)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu ASRD 310.37 UL - Třífázový měřicí transformátor proudu (5)
Filtrace
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Merací transformátor prúdu
ASRD 310.37 UL; 250/1A; 2,5VA; tř.1 - ULPrůměr prim. vodiče: 22 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Primární lišta: 30x10 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
Merací transformátor prúdu
ASRD 310.37 UL; 300/1A; 3,75VA; tř.1 - ULPrůměr prim. vodiče: 22 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Primární lišta: 30x10 mm
Převod transformátoru: 300/1A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Merací transformátor prúdu
ASRD 310.37 UL; 300/5A; 3,75VA; tř.1 - ULPrůměr prim. vodiče: 22 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Primární lišta: 30x10 mm
Převod transformátoru: 300/5A
Jmenovitý výkon: 3,75VA
Třída přesnosti: 1
Merací transformátor prúdu
ASRD 310.37 UL; 400/1A; 5VA; tř.1 - ULPrůměr prim. vodiče: 22 mm
Primární lišta: 30x10 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 30x10 mm
Převod transformátoru: 400/1A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Merací transformátor prúdu
ASRD 310.37 UL; 400/5A; 5VA; tř.1 - ULPrůměr prim. vodiče: 22 mm
Primární lišta: 30x10 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
Primární lišta: 30x10 mm
Převod transformátoru: 400/5A
Jmenovitý výkon: 5VA
Třída přesnosti: 1
OBJ: D310-012UL
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
115,20 EUR/ks
141,70 EUR s DPH
+-
Popis produktu
Třífázová souprava měřicích transformátorů s certifikací UL pro primární jmenovité proudy od 250 do 600 A, sekundární proud 1 nebo 5 A, jmenovité výkony 2,5 až 5 VA, ve třídě přesnosti 1.
Tento typ měřicího transformátoru je proveden jako souprava tří samostatných transformátorů v jednom pouzdru určené k nasunutí na primární vodiče nebo pasy.
Uchycení transformátoru se provádí buď pomocí upevňovacích patek, které jsou součástí dodávky, případně upevňovacími šrouby přímo na vodiče nebo pasy.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,0 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +40°C
- Rozsah skladovacích teplot: -25°C až +70°C
- UL certifikace č: 20180925-E336996
Technické parametre
Parametry
| Primárny vodič Ø (max) | 22 mm |
|---|---|
| Primárny pas | 30x10 mm |
| Šírka | 150 mm |
Parametre variant k ASRD 310.37 UL - Třífázový měřicí transformátor proudu
| Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | |
|---|---|---|---|
| Sekundárny prúd: 5 A | Sekundárny prúd: 1 A | ||
| 250 A | 2,5 VA | D310-020UL | |
| 300 A | 3,75 VA | D310-011UL | D310-021UL |
| 400 A | 5 VA | D310-012UL | D310-022UL |
| 500 A | 5 VA | ||
| 600 A | 5 VA | ||
