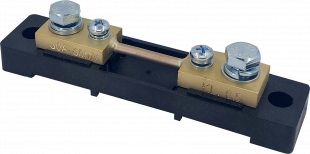

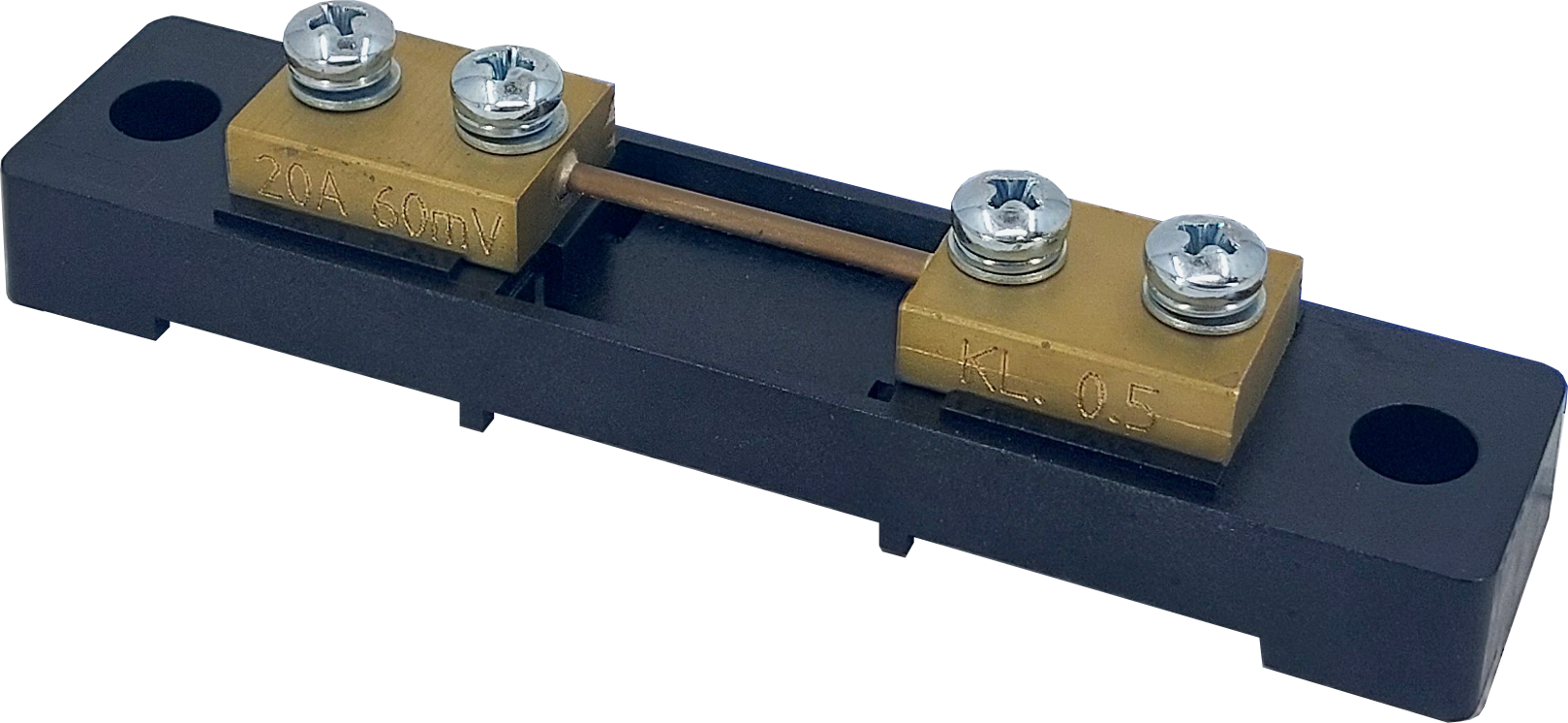

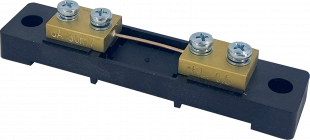

Bočníky triedy 0,5 60/100/150/300 mV

Bočníky triedy 0,5 60/100/150/300 mV na meranie jednosmerných prúdov.

Dostupnosť: Skladom v GHV

Zvoľte variantu (17)

Dopyt na produkt

Porovnať

Radek Odložilík

+420 724 750 554

Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.

Varianty k produktu Bočníky triedy 0,5 60/100/150/300 mV (17)

Bočník

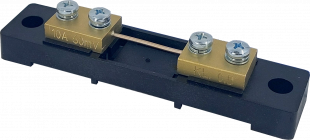

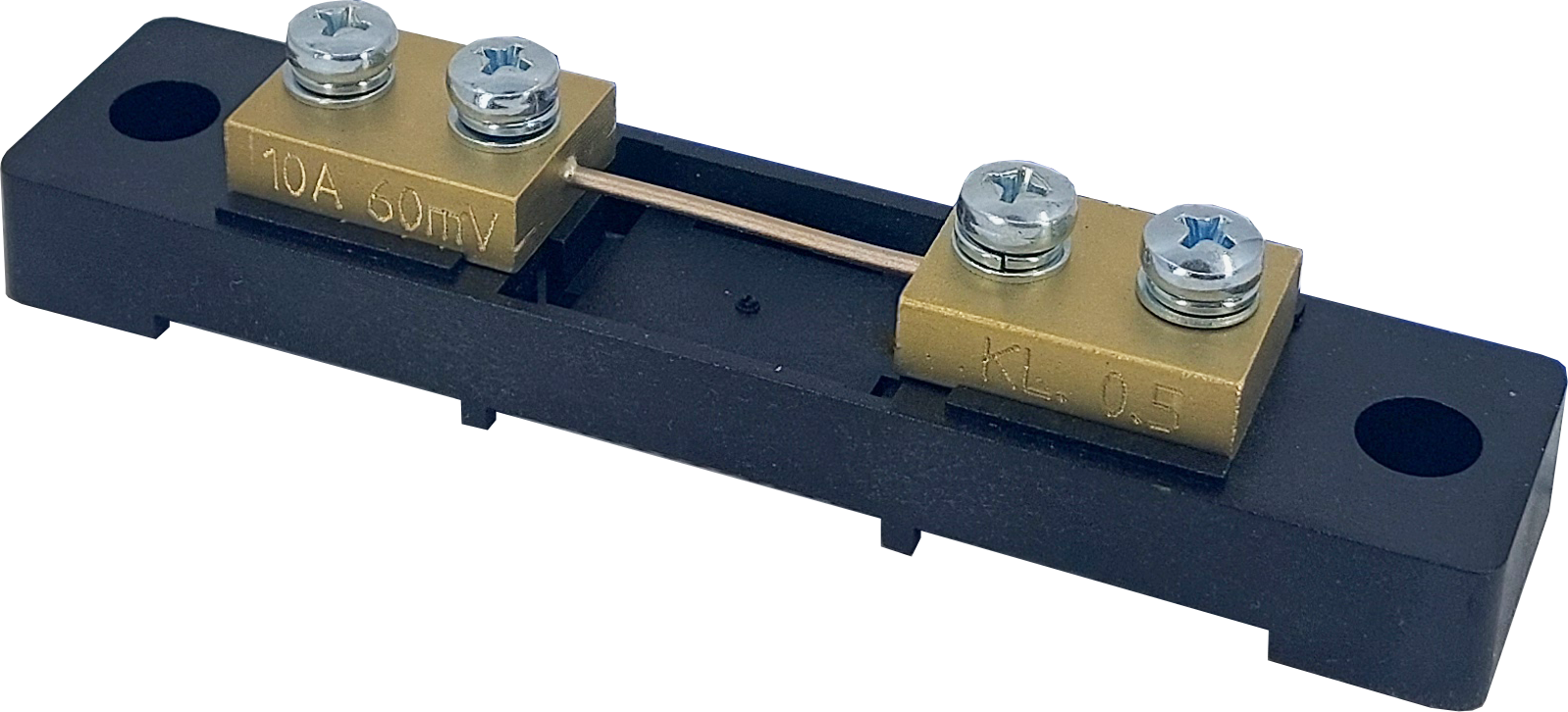

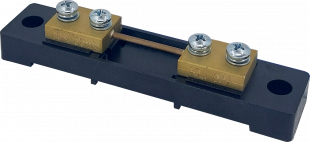

Bočník 10A/ 60mV

provedení A
standardně na izolačním soklu
pro montáž na lištu 35 mm

OBJ: 50010A060

Záruka: 24 m.

Skladom v GHV

skladom 10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

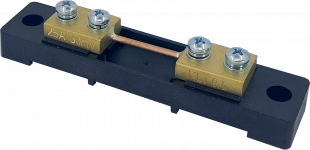

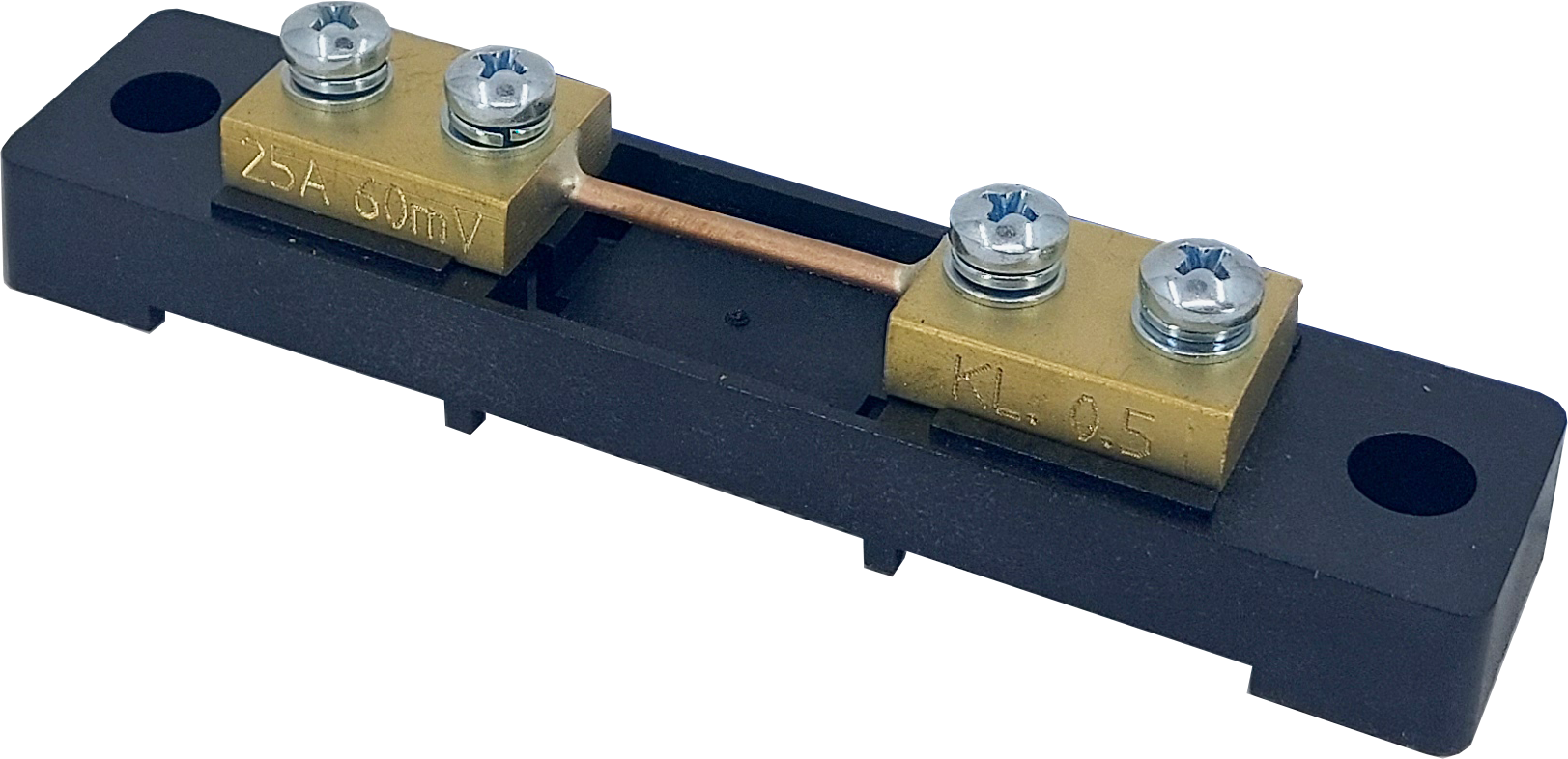

Bočník 25A/ 60mV

provedení A
standardně na izolačním soklu
pro montáž na lištu 35 mm

OBJ: 50025A060

Záruka: 24 m.

Skladom v GHV

skladom 8 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

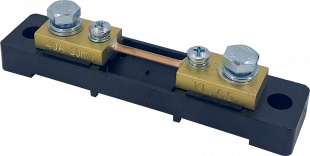

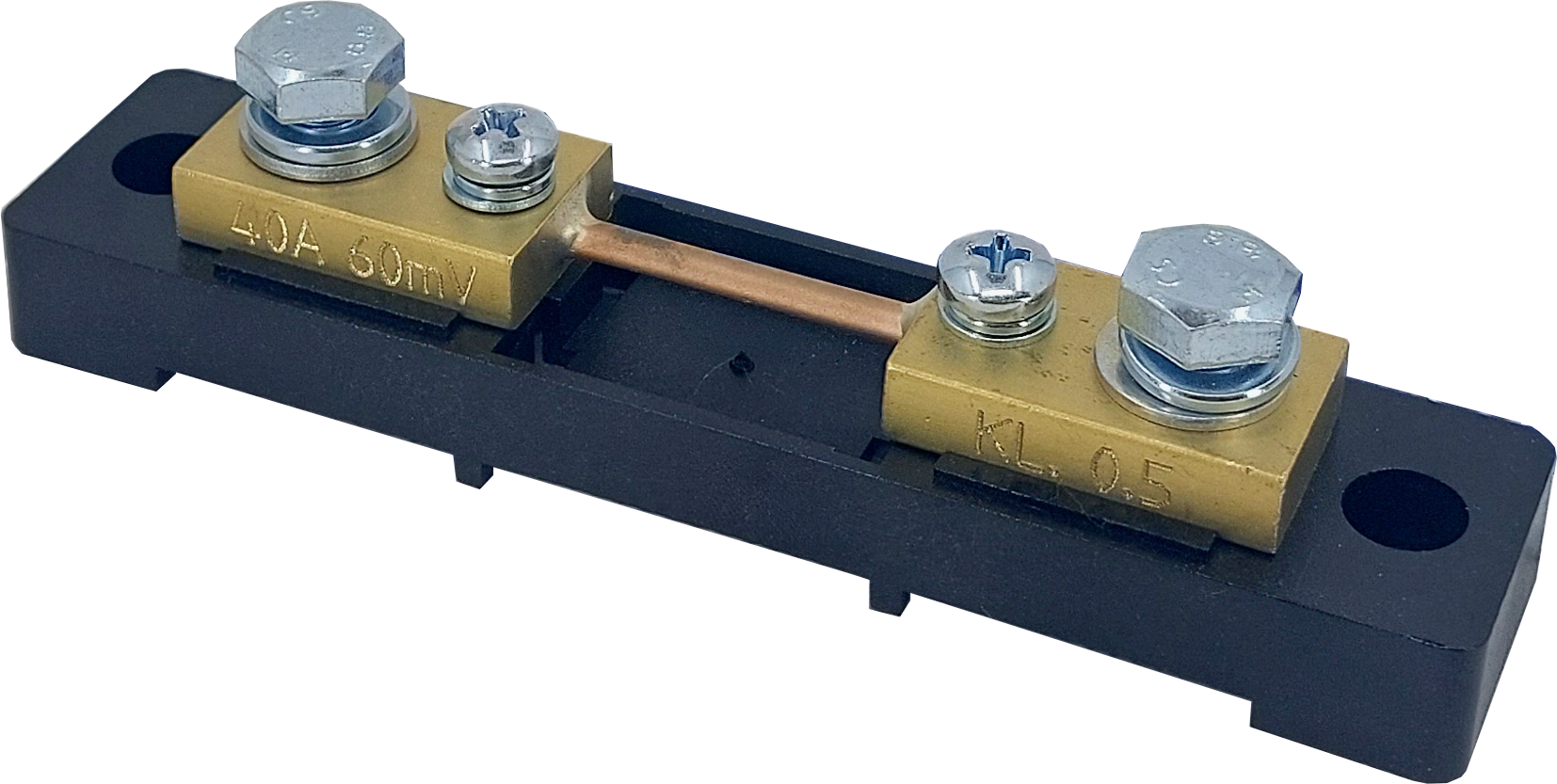

Bočník 40A/ 60mV-na soklu

provedení A
na izolačním soklu

OBJ: 50040A061

Záruka: 24 m.

Skladom v GHV

skladom 9 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 80A/ 60mV-na soklu

provedení A
na izolačním soklu

OBJ: 50080A061

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

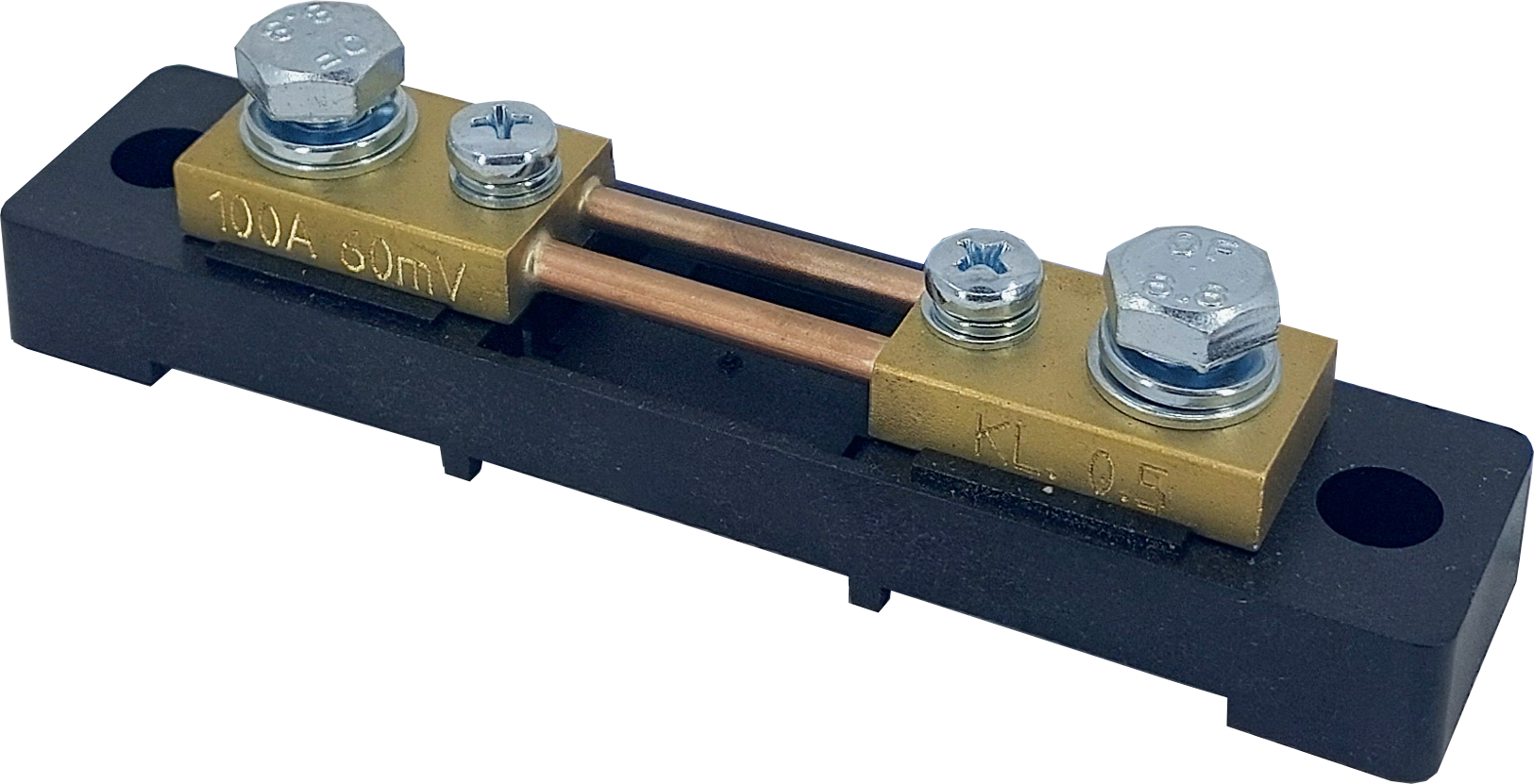

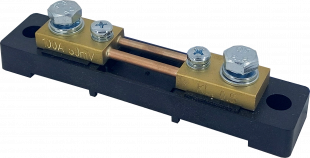

Bočník 100A/ 60mV-na soklu

A - provedení
na izolačním soklu

OBJ: 50100A061

Záruka: 24 m.

Skladom v GHV

skladom 2 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 150A/ 60mV-bez soklu

A - provedení
bez izolačním soklu

OBJ: 50150A060

Záruka: 24 m.

Skladom v GHV

skladom 5 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 150A/ 60mV-na soklu

A - provedení
na izolačním soklu

OBJ: 50150A061

Záruka: 24 m.

Skladom v GHV

skladom 10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 200A/ 60mV-provedení A-na soklu

provedení A
na izolačním soklu

OBJ: 50200A061

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 250A/ 60mV

B - provedení (profil - L)

OBJ: 50250A060

Záruka: 24 m.

Skladom v GHV

skladom 3 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 600A/ 60mV

B - provedení (profil - L)

OBJ: 50600A060

Záruka: 24 m.

Skladom v GHV

skladom 2 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 1500A/ 60mV

B - provedení (profil - L)

OBJ: 501k5A060

Záruka: 24 m.

Skladom v GHV

skladom 8 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 2000A/ 60mV

B - provedení (profil - L)

OBJ: 502k0A060

Záruka: 24 m.

Skladom v GHV

skladom 1 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 2500A/ 60mV

B - provedení (profil - L)

OBJ: 502k5A060

Záruka: 24 m.

Skladom v GHV

skladom 7 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 3000A/ 60mV

B - provedení (profil - L)

OBJ: 503k0A060

Záruka: 24 m.

Skladom v GHV

skladom 5 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Príslušenstvo

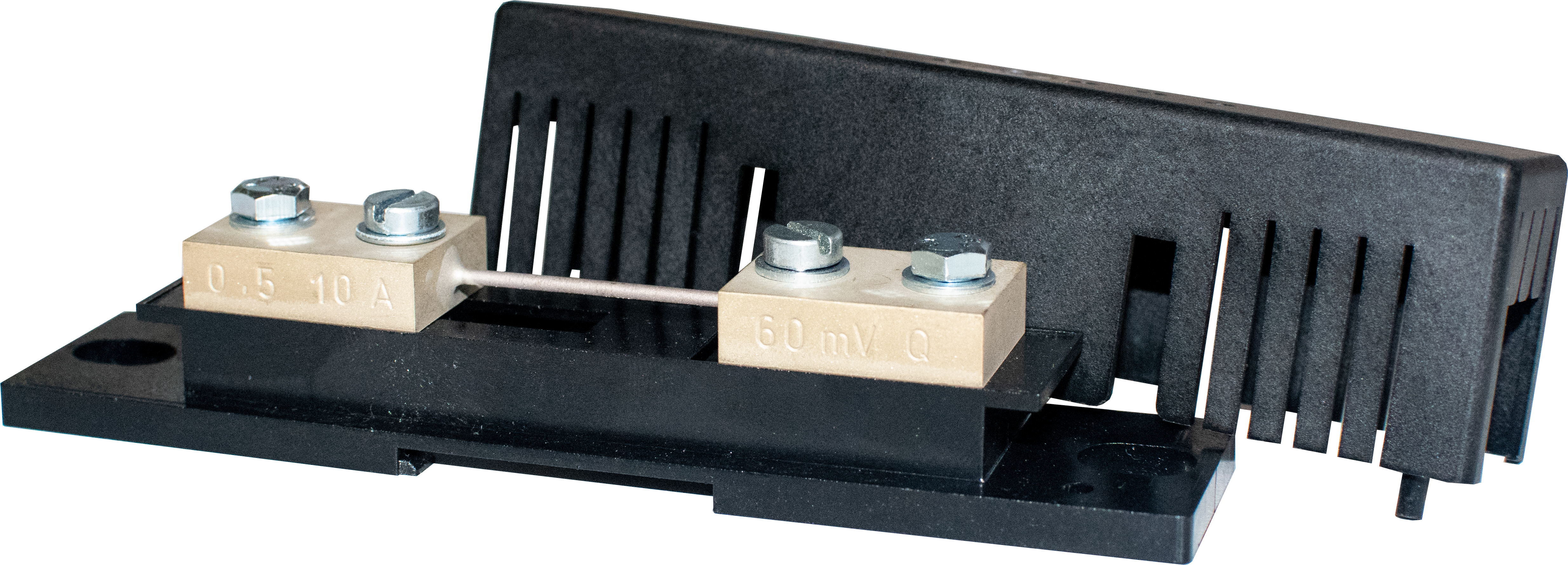

Kryt bočníku

pouze pro bočníky na izolačním soklu

OBJ: 500KRYT000

Záruka: 24 m.

Skladom v GHV

skladom >10 ks

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

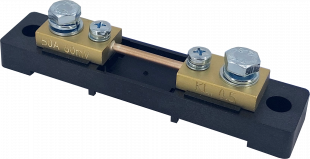

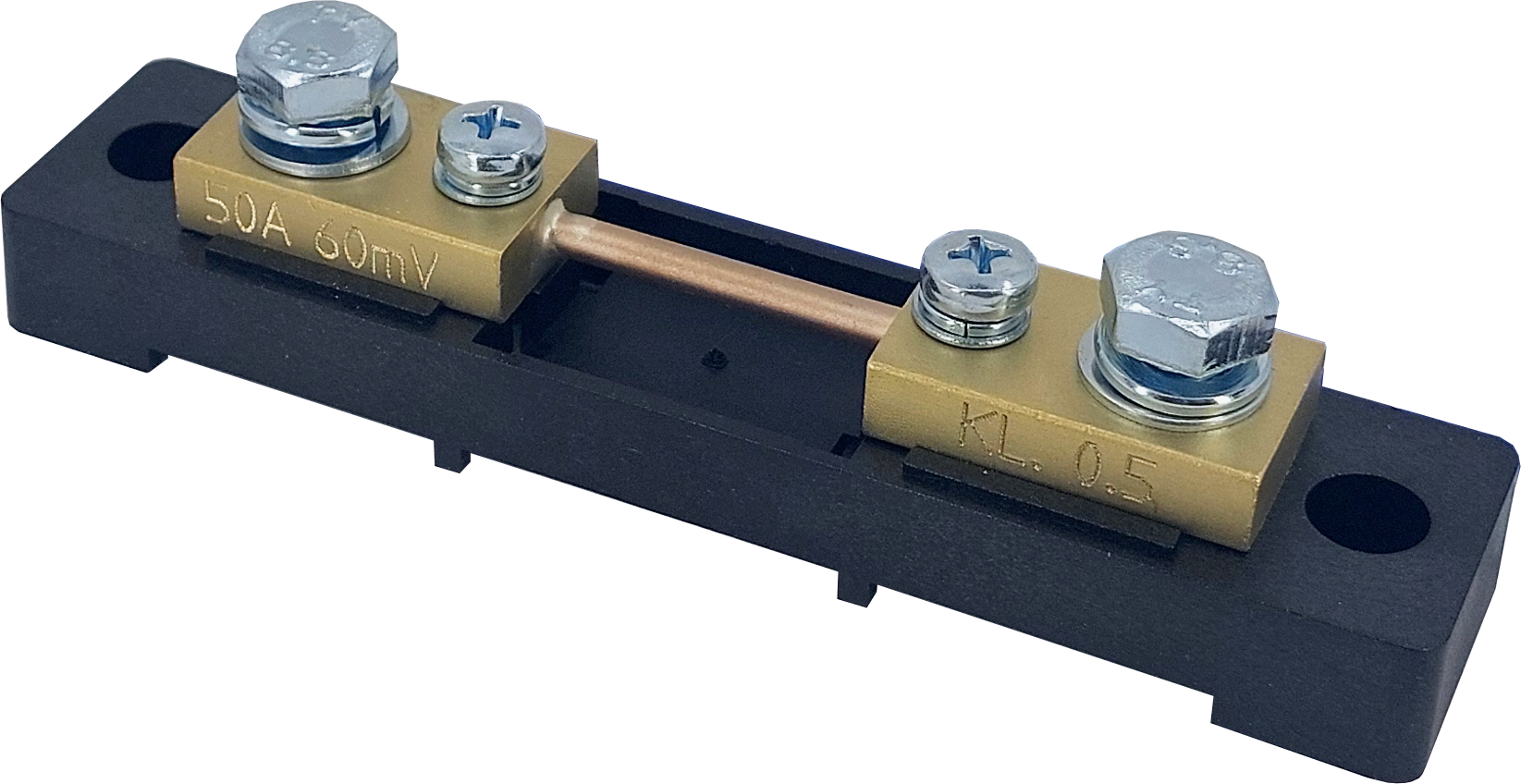

Bočník 50A/ 60mV-na soklu

provedení A
na izolačním soklu

OBJ: 50050A061

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Bočník

Bočník 400A/ 60mV

B - provedení (profil - L)

OBJ: 50400A060

Záruka: 24 m.

Nie je skladom

Preveríme pre Vás

Na vyžiadanie

Dopytujte cenu

Dopyt

Popis produktu

Bočník je špeciálne zariadenie vyrobené z odporového manganinu slúžiace k uľahčeniu merania prechádzajúceho prúdu. Prúd pretekajúci bočníkom spôsobuje vopred ciachovaný úbytok napätia, ktorý možno merať magnetoelektrickým prístrojom či pripojiť k meraciemu prevodníku.

Normovaný úbytok napätia na bočníku môže byť 60, 100, 150 alebo 300 mV, možno však vyrobiť bočníky s úbytkom podľa priania zákazníka. Prúdový rozsah je od 1 do 15 000 A v triede presnosti 0,5 podľa DIN 43 703.

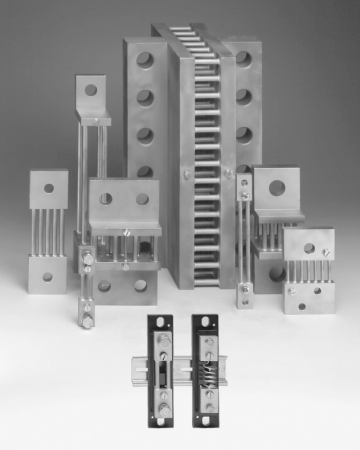

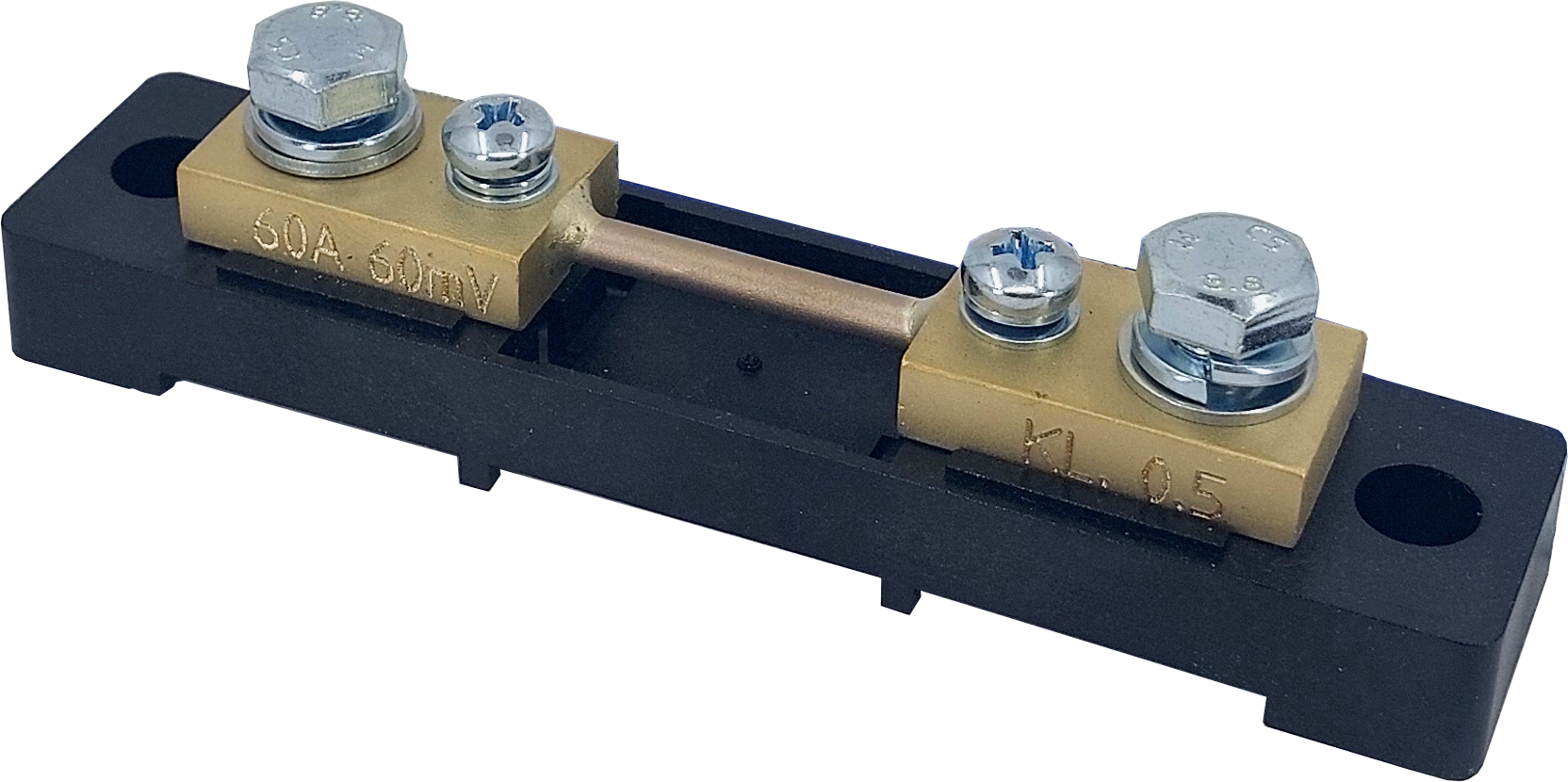

K dispozícii sú 3 konštrukčné vyhotovenia bočníkov, A, B a C. Bočníky v prevedení A možno umiestniť na izolačný sokel, avšak len do pretekajúceho prúdu 150 A pri úbytku 60 mV. Izolačný sokel slúži na jednoduchú montáž do rozvádzačov na DIN lištu a možno ho doplniť o plastový ochranný kryt proti nežiaducemu dotyku.

Prevedenie B (C) s prívodným profilom v tvare písmen L (T) sa používa pri vyšších pretekajúcich prúdoch a nemožno ich štandardne umiestniť na izolačný sokel alebo ich zakrytovať.

Rozšírené informácie

Použitie

Bočníky sa používajú k meraniu jednosmerných prúdov, najmä vysokých hodnôt. Na bočníku vzniká, úmerne protékajúcemu prúdu, úbytok napätia, ktorý môže byť privedený na magnetoelektrický prístroj alebo merací prevodník.
Bočníky sú vyrábané v triede 0,5 (podľa DIN 43 703) pre menovité prúdy od 1 do 15 000 A, s úbytkom napätia 60 alebo 150 mV; na prianie je možné požadovať iný úbytok napätia alebo iný menovitý prúd.
Podľa veľkostí menovitých prúdov ponúkame bočníky troch konstrukčných prevedení (A, B a C).
Bočníky konštrukčného prevedenia A sú dodávané na izolačnom sokli s upevňovacou západkou. Toto konštrukčné riešenie umožňuje, okrem běžného upevnenia pomocou skrutiek, taktiež uchytenie na normalizovanú 35 mm lištu, čo podstatne zrýchľuje montáž - chránené priemyselným vzorom, patent firmy WEIGEL.
Bočníky konštrukčného prevedenia B (L-profil) a C (T- profil) sú bez izolačného sokla.

Presnosť pri menovitých podmienkach

Trieda presnosti	0,5 podľa DIN 43 780
Menovité podmienky	-
Teplota okolia	23°C ± 1 K

Medzné hodnoty ovplyvňujúcich veličín

Klimatické vlastnosti	klimatická trieda 3, podľa VDE/VDI 3540
Rozsah pracovných teplôt	-10...+55 °C
Rozsah skladovacích teplôt	-25...+65 °C
Relatívna vlhkosť vzduchu	≤ 75 % roč. priemer, bez orosenia

Schémy pripojenia

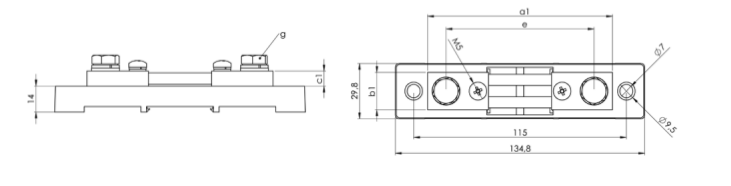

Prevedenie A
Prevedenie A s krytom

Rozmery [mm]	1...25 A	30...200 A
Menovitý úbytok napätia	60...300 mV	60 mV
a	96	100
b	78	80
c	20	20
d	M5×12	M8×16

Prevedenie B

Rozmery [mm]	250 A	400 A 600 A	1000 A	1500 A	2500 A
Menovitý úbytok napätia	60 mV
a	145	145	165	165	165
b	105	105	115	115	115
c	30	40	60	90	120
d	30	30	30	30	30
e	15	20	30	21	30
f	-	-	-	48	60
g	M12×40	M16×45	M20×50	M16×45	M20×50
Počet pripojovacích skrutiek (prúd)	2×1	2×1	2×1	2×2	2×2

Rozmery [mm]	250 A	400 A 600 A	1000 A	1500 A
Menovitý úbytok napätia	100 mV
a	190	190	210	210
b	150	150	160	160
c	30	40	60	120
d	30	30	30	30
e	15	20	30	30
f	-	-	-	60
g	M12×40	M16×45	M20×50	M16×45
Počet pripojovacích skrutiek (prúd)	2×1	2×1	2×1	2×2

Rozmery [mm]	250 A	400 A 600 A	1000 A	250 A	400 A 600 A	1000 A
Menovitý úbytok napätia	150 mV			300 mV
a	270	270	290	429	429	449
b	230	230	240	389	389	399
c	30	40	70	30	40	70
d	50	50	60	50	50	60
e	15	20	35	15	20	35
g	M12×40	M16×45	M20×50	M12×40	M16×45	M20×50
Počet pripojovacích skrutiek (prúd)	2×1	2×1	2×1	2×1	2×1	2×1

Prevedenie C

Rozmery [mm]	4000 A	6000 A	10000 A	15000 A	2500 A	4000 A	6000 A
Menovitý úbytok napätia	60 mV				100 mV
a	165	175	185	185	210	220	220
b	115	125	135	135	160	170	170
c	120	154	206	310	120	120	154
d	60	130	170	170	60	130	130
e	30	25	25	25	30	30	25
f	60	52	52	52	60	60	52
g	M20×50	M20×75	M20×80	M20×80	M20×50	M20×50	M20×75
h	15	25	30	30	15	25	25
Počet pripojovacích skrutiek (prúd)	2×2	2×3	2×4	2×6	2×2	2×2	2×3

Rozmery [mm]	1500 A	2500 A	4000 A	6000 A	10000 A
Menovitý úbytok napätia	150 mV
a	290	290	300	300	310
b	240	240	250	250	260
c	90	120	120	154	206
d	60	60	130	130	170
e	21	30	30	25	25
f	48	60	60	52	52
g	M16×60	M20×60	M20×75	M20×75	M20×80
h	15	15	25	25	30
Počet pripojovacích skrutiek (prúd)	2×2	2×2	2×2	2×3	2×4

Rozmery [mm]	1500 A	2500 A	4000 A	6000 A
Menovitý úbytok napätia	300 mV
a	449	449	459	459
b	399	399	409	409
c	90	120	120	154
d	60	60	130	130
e	21	30	30	25
f	48	60	60	52
g	M16×60	M20×60	M20×75	M20×75
h	15	15	25	25
Počet pripojovacích skrutiek (prúd)	2×2	2×2	2×2	2×3

Technické parametre

Stupeň krytia	IP 00
Rozmrry	viď rozmerové náčrtky
Váha	viď tabuľka
Konštrukčné prevedenie
A	s izolačným soklom (do 200 A)
B	L ... prívodný profil (250 ... 2500 A)
C	T ... prívodný profil ( 4000 ... 15000 A)
Materiál
Odpor	manganín
Prívodná časť - prevedenie A - prevedenie B/C	mosadz meď
Izolačný sokel	lexan so samozhášacími prísadami, prevedenie podľa UL 94 V-0
Pripojovacie skrutky
Prúd	viď rozmerové náčrtky
Napätie	M5 × 8
Hranica preťažiteľnosti (podľa DIN 43 780)
trvalo	1,2-násobok
5 s ≤ 2000 A	5-násobok
> 2000...10 000 A	2-násobok

Menovitý prúd	60 mV	100 mV ¹)	150 mV	300 mV ¹)
1 A	0,12 kg	0,12 kg	0,12 kg	0,14 kg
1,5 A	0,13 kg	0,12 kg	0,12 kg	0,14 kg
2 A¹)²)	0,13 kg	0,12 kg	0,12 kg	0,14 kg
2,5 A	0,12 kg	0,12 kg	0,12 kg	0,14 kg
3 A¹)²)	0,12 kg	0,12 kg	0,12 kg	0,14 kg
4 A	0,13 kg	0,12 kg	0,12 kg	0,14 kg
5 A¹)²)	0,12 kg	0,12 kg	0,12 kg	0,14 kg
6 A	0,12 kg	0,12 kg	0,13 kg	0,14 kg
8 A¹)²)	0,13 kg	0,13 kg	0,13 kg	0,15 kg
10 A	0,13 kg	0,13 kg	0,13 kg	0,15 kg
12 A¹)²)	0,13 kg	0,13 kg	0,13 kg	0,15 kg
15 A	0,13 kg	0,13 kg	0,13 kg	0,15 kg
20 A¹)²)	0,13 kg	0,14 kg	0,14 kg	0,16 kg
25 A	0,13 kg	0,14 kg	0,14 kg	0,16 kg
30 A¹)²)	0,12 kg	-	-	-
40 A	0,12 kg	-	-	-
50 A¹)²)	0,12 kg	-	-	-
60 A	0,12 kg	-	-	-
80 A¹)²)	0,12 kg	-	-	-
100 A	0,12 kg	-	-	-
150 A	0,13 kg	-	-	-
200 A¹)²)	0,13 kg	-	-	-
250 A	0,61 kg	0,65 kg	0,68 kg	0,80 kg
300 A¹)²)	0,61 kg	0,68 kg	0,72 kg	0,90 kg
400 A	0,83 kg	1,00 kg	1,05 kg	1,30 kg
500 A¹)²)	0,83 kg	1,10 kg	1,15 kg	1,40 kg
600 A	0,85 kg	1,11 kg	1,16 kg	1,60 kg
800 A¹)³)	0,90 kg	1,12 kg	1,30 kg	1,80 kg
1000 A	1,45 kg	2,00 kg	2,15 kg	2,80 kg
1200 A¹)²)	1,45 kg	2,10 kg	2,25 kg	3,10 kg
1500 A	1,96 kg	2,50 kg	3,10 kg	3,70 kg
2000 A¹)³)	2,30 kg	2,80 kg	4,00 kg	4,40 kg
2500 A	2,90 kg	3,20 kg	5,20 kg	6,00 kg
3000 A¹)³)	3,00 kg	3,50 kg	7,00 kg	6,90 kg
4000 A	4,25 kg	5,80 kg	8,30 kg	13,10 kg
5000 A¹)³)	4,30 kg	7,30 kg	10,60 kg	13,90 kg
6000 A	10,50 kg	12,00 kg	15,00 kg	17,70 kg
8000 A¹)³)	12,00 kg	-	25,00 kg	-
10000 A	21,00 kg	-	28,00 kg	-
15000 A	32,00 kg	-	-	-
20000 A¹)	44,00 kg	-	-	-
¹) nie je v normalizovanom rade podľa DIN
²) rozmer ako najbližšie vyšší men. prúd
³) rozmer ako najbližšie nižší men. prúd

Súbory na stiahnutie

Katalógový list

Katalógový list bočníky třída přesnosti 0,5
