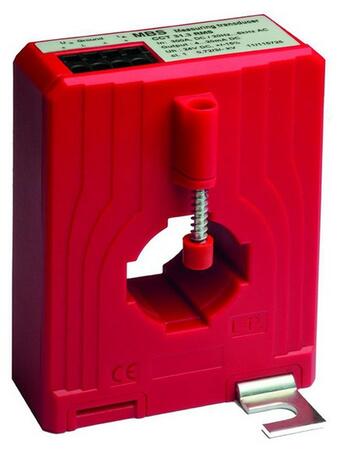

CCT 31.3 U - AC/DC prúdový snímač s napäťovým výstupom

Primárny m. prúd: 0...300 A AC/DC
Primárny vodič Ø: max 28 mm
Primárny pás: 30 x 10 mm

Cena 250,88 EUR
308,58 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
ChatDopyt na produkt
PorovnáníPorovnať
h! OZ Logo
Jiří Formánek
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.

Varianty k produktu CCT 31.3 U - AC/DC prúdový snímač s napäťovým výstupom (6)

Filtrace
Primárny menovitý prúd
CCT 31.3 U; 100A/2,5 +/-1 V; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 U; 100A/2,5 +/-1 V; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 100A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10003
EAN: 4061701350890
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
250,88 EUR/ks
308,58 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 U; 150A/2,5 +/-1 V; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 U; 150A/2,5 +/-1 V; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 150A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10005
EAN: 4061701350906
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
250,88 EUR/ks
308,58 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 U; 200A/2,5 +/-1 V; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 U; 200A/2,5 +/-1 V; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 200A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10006
EAN: 4061701350913
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
250,88 EUR/ks
308,58 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 U; 250A/2,5 +/-1 V; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 U; 250A/2,5 +/-1 V; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10007
EAN: 4061701350920
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
250,88 EUR/ks
308,58 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 U; 300A/2,5 +/-1 V; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 U; 300A/2,5 +/-1 V; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10008
EAN: 4061701350937
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
250,88 EUR/ks
308,58 EUR s DPH
Porovnání
+-
Košík
CCT 31.3 U; 50A/2,5 +/-1 V; tř.0,5 Senzor prúdu
Senzor prúdu
CCT 31.3 U; 50A/2,5 +/-1 V; tř.0,5
Průměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 50A/2,5 +/-1 V
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1102-10001
EAN: 4061701350883
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
250,88 EUR/ks
308,58 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Prúdový transformátor na meranie jednosmerných a striedavých primárnych prúdov v rozsahu 0 až 300 A. Vhodné na meranie nesinusových a skreslených elektrických sietí alebo ako merací prevodník na priame zapojenie do vstupov PLC.

Uchytenie transformátora je možné previesť pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Na upevnenie primárnych vodičov alebo pásov je možné použiť rýchloupínaciu príchytku.



Všeobecné vlastnosti

  • Kmitočtový rozsah: DC, resp. AC 0Hz - 100kHz, faktor výkyvu ≤ 4 (crest factor)
  • Napäťový výstup, AC vstup: 2,5 ± 1 V, Ueff, AC; 2,5 ± 1,414 V (Peak-Peak)
  • Napäťový výstup, DC vstup: 2,5 ± 1 V, DC
  • Max. odpor záťaže prúdového výstupu: RB ≥ 100 kΩ
  • Obmedzenie výstupného signálu pri preťažení: < 5 V
  • Presnosť: ± 0,5%
  • Max. prevádzkové napätie Um: 0,72 kV, Ueff
  • Skušobné izolačné napätie: 6,4 kV, Ueff, 50 Hz, 5 sek.
  • Pomocné napätie: 24 V DC, ± 15 %, < 70 mA
  • Doba odozvy (90% IPN, di/dt = 100 A / µs): ≤ 1 µs (typ. 150 ns)
  • Rýchlosť nárastu signálu di/dt: < 100 A / µs
  • Trieda izolácie: E
  • Stupeň krytia: IP 20
  • Max. teplota primárneho vodiča: 100°C
  • Rozsah prevádzkových teplôt: -25°C až +60°C; vlhkost 0...95%
  • Rozsah skladovacích teplôt: -40°C až +90°C

Technické parametre

Parametry

Trieda presnosti0.5
Napájanie24 V DC (22,6 - 26,4 V)
Primárny vodič Ø (max)28 mm
Primárny pas30x10 mm
Šírka70 mm
