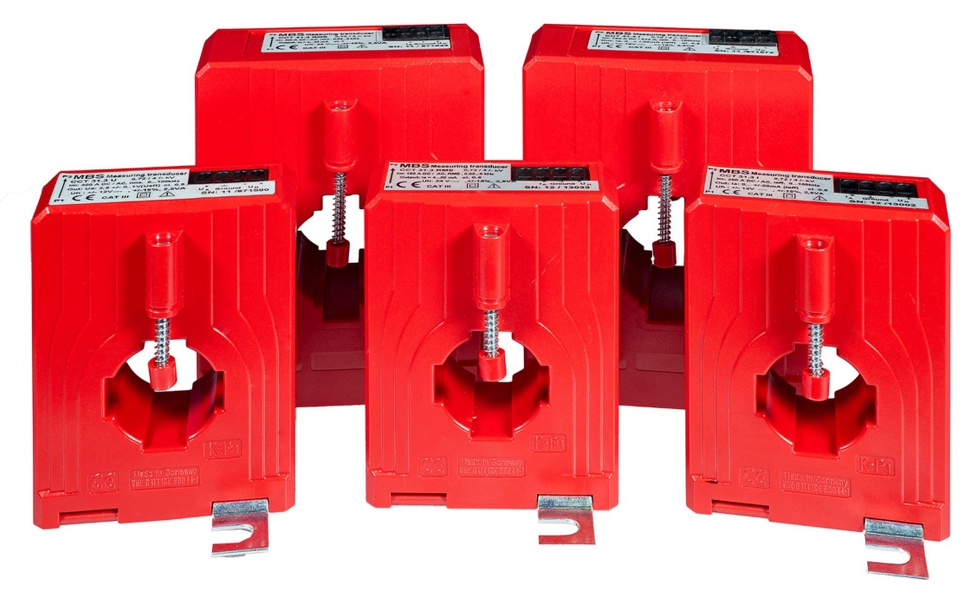

Nová rada prúdových transformátorov CCT so širokofrekvenčnou škálou

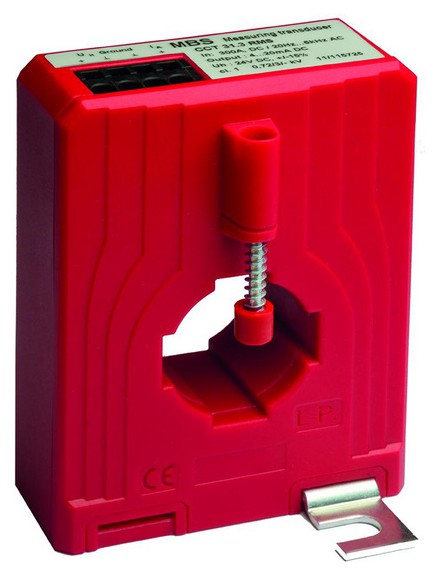

Nové prevodníky prúdu s transformátorom na meranie AC a DC prúdov s označením série CCT 31.3 a CCT 41.4.

Elektrické parametre týchto dvoch sérií sú skoro rovnaké. Hlavným a značným rozdielom sú meracie rozsahy. U rady CCT 31.3 je rozsah prúdu od 0A až do 300 A AC/DC, zatiaľčo u rady CCT 41.4 je rozsah prúdu od 0A až do 500A AC/DC. Mimo iné majú tieto série medzi sebou aj rozmerové hodnoty.

Ich hlavnou prednosťou je schopnosť merať vysoké rozsahy frekvencií. U rady s označením RMS je frekvenčný rozsah od 0Hz až do 6kHz AC/DC. U radov s označením I a U je tento rozsah znateľne vyšší, a to od hodnoty 0Hz až do 100kHz AC/DC! A aby toho nebolo málo, ich faktor výkyvu (Crest-faktor) činí hodnotu ≤ 4 u RMS. To znamená, že transformátor je schopný zaznamenať až štvornásobnú maximálnu hodnotu meraného signálu oproti efektívnej hodnote bez toho, aby došlo k nesprávnému spracovaniu tohto signálu.

Všetky potrebné a dodatočné informácie sa dozviete v našom katalógu.

Rada CCT 31.3 a 41.4 - RMS s pomocným napájaním 24 V DC poskytuje výstupný signál s hodnotou 4 – 20 mA.

Rada CCT 31.3 a 41.4 - I s pomocným napájaním 12 V DC poskytuje výstupný signál s hodnotou 0 – 20 mA.

Rada CCT 31.3 a 41.4 - U s pomocným napájaním 12 V DC poskytuje výstupný signál s hodnotou 2,5 ± 1V.
