Prúdové kompenzačné transformátory

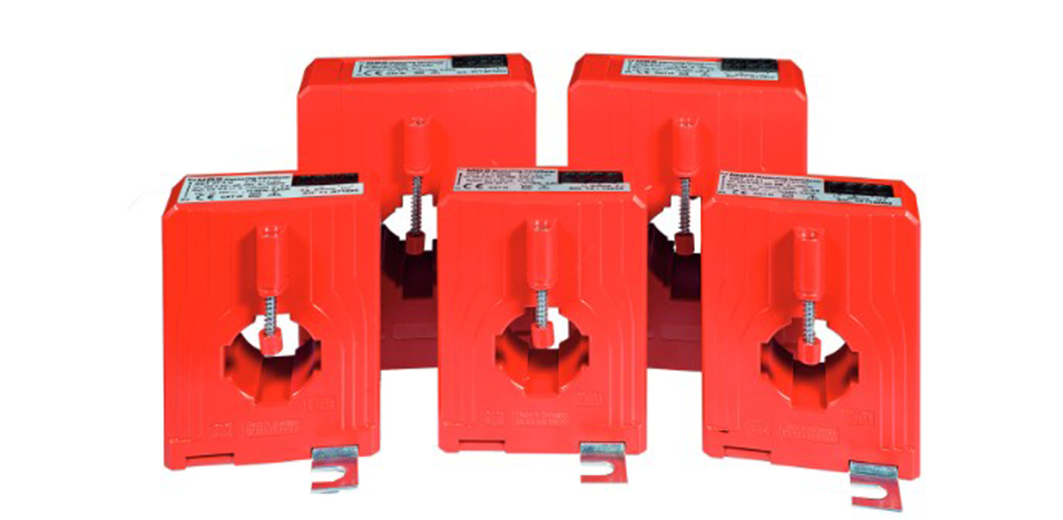

Nové převodníky proudu s transformátorem pro měření AC i DC proudů s označením série CCT 31.3 a CCT 41.4.
Elektrické parametry těchto dvou sérií jsou takřka stejné. Hlavním a značným rozdílem jsou měřicí rozsahy. U řady CCT 31.3 je rozsah proudu od 0A až do 300 A AC/DC, zatímco u řady CCT 41.4 je rozsah proudu od 0A až do 500A AC/DC. Mimo jiné mají tyto série mezi sebou rozdílné i rozměrové hodnoty.
|
CCT 31.3 |
CCT 41.4 |
| Sběrnice: 30x10 mm | Sběrnice: 40x10 mm, 30x15 mm |
| Primární vodič Ø: 28 mm | Primární vodič Ø: 31,5 mm |
| Šířka: 70 mm | Šířka: 90 mm |
| Výška: 92 mm | Výška: 115 mm |
| Hloubka: 48 mm | Hloubka: 58,5 mm |
Jejich hlavní předností je schopnost měřit vysoké rozsahy frekvencí. U řady s označením RMS je frekvenční rozsah od 0Hz až do 6kHz AC/DC. U řad s označením I a U je tento rozsah znatelně vyšší, a to od hodnoty 0Hz až do 100kHz AC/DC! A aby toho nebylo málo, jejich faktor výkyvu (Crest-faktor) činí hodnotu ≤ 4 u RMS. To znamená, že transformátor je schopný zaznamenat až čtyřnásobnou maximální hodnotu měřeného signálu proti efektivní hodnotě bez toho, aby došlo k nesprávnému zpracování tohoto signálu.

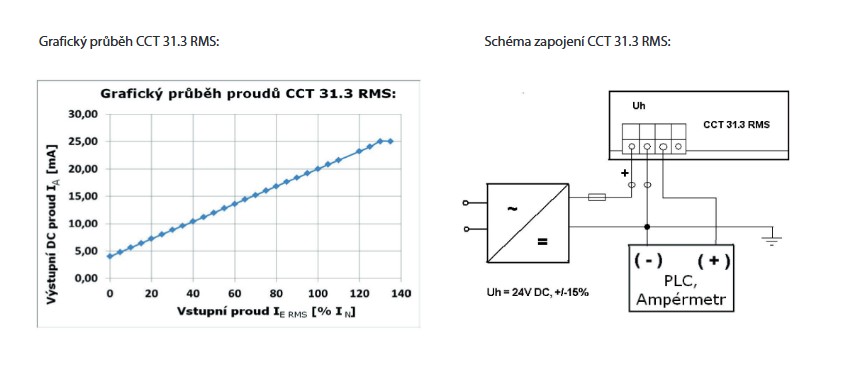

Řada CCT 31.3 a 41.4 - RMS s pomocným napájením 24 V DC poskytuje výstupní signál o hodnotě 4 – 20 mA.

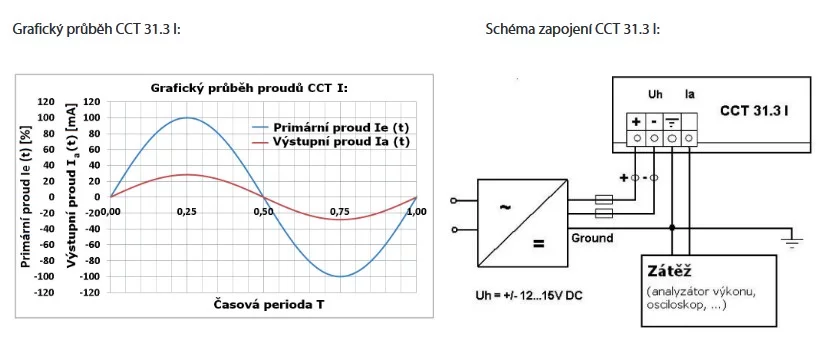

Řada CCT 31.3 a 41.4 - I s pomocným napájením 12 V DC poskytuje výstupní signál o hodnotě 0 – 20 mA.

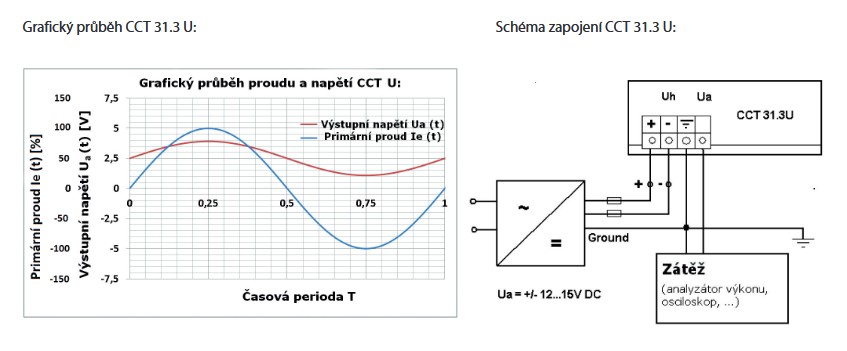

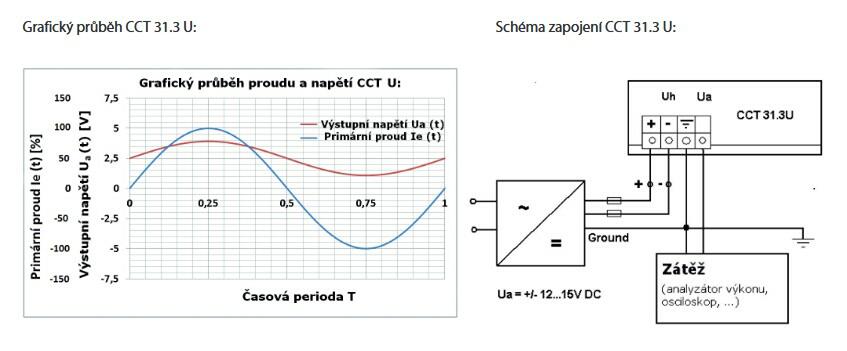

Řada CCT 31.3 a 41.4 - U s pomocným napájením 12 V DC poskytuje výstupní signál o hodnotě 2,5 ± 1V.
Transformátory řady CCT jsou provedeny excelentně nejen co se týče měření, ale taktéž i designu. Svorky jsou bezšroubového provedení, což značně ulehčí a urychlí montáž. Tělo je vyrobeno z odolného plastu, ve kterém je upevněna měřicí cívka a následně zalita a vyplněna epoxidovým nálevem, pro zvýšení jak mechanické odolnosti, tak i proti odolnosti přírodních vlivů. Pro upevnění přípojnice či vodiče na primární straně lze použít přítlačné fixační šrouby.
Pro více informací o našich produktech a jejich aplikacích navštivte naši webovou stránku nebo nás kontaktujte přímo. Rádi vám poskytneme veškeré potřebné informace a odbornou podporu.
