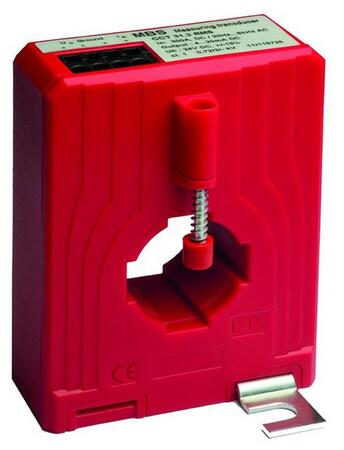

CCT 41.4 I - AC/DC prúdový snímač s prúdovým výstupom
Primárny m. prúd: 0...500 A AC/DC
Primárny vodič Ø: max 31,5 mm
Primárny pás 1: 40 x 10 mm
Primárny pás 2: 30 x 15 mm
Cena od 257,26 EUR
od 316,43 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu CCT 41.4 I - AC/DC prúdový snímač s prúdovým výstupom (6)
Filtrace
Primárny menovitý prúd
Primárny pas
Ostatné filtre
Primárny pas:
Senzor prúdu
CCT 41.4 I; 150A/0…+/-20mA; tř.0,5Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 150A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 150A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1201-10005
EAN: 4061701351019
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
257,26 EUR/ks
316,43 EUR s DPH
+-
Senzor prúdu
CCT 41.4 I; 200A/0…+/-20mA; tř.0,5Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 200A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 200A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1201-10006
EAN: 4061701351026
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
257,26 EUR/ks
316,43 EUR s DPH
+-
Senzor prúdu
CCT 41.4 I; 250A/0…+/-20mA; tř.0,5Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 250A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 250A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1201-10007
EAN: 4061701351033
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
257,26 EUR/ks
316,43 EUR s DPH
+-
Senzor prúdu
CCT 41.4 I; 300A/0…+/-20mA; tř.0,5Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 300A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 300A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1201-10008
EAN: 4061701351040
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
257,26 EUR/ks
316,43 EUR s DPH
+-
Senzor prúdu
CCT 41.4 I; 400A/0…+/-20mA; tř.0,5Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 400A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 400A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1201-10009
EAN: 4061701351057
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
257,26 EUR/ks
316,43 EUR s DPH
+-
Senzor prúdu
CCT 41.4 I; 500A/0…+/-20mA; tř.0,5Průměr prim. vodiče: 31,95 mm
Primární lišta: 40x10 mm
Převod transformátoru: 500A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
Primární lišta: 40x10 mm
Převod transformátoru: 500A/0…+/-20mA
Třída přesnosti: 0,5
Pomocné napájení: ± 12…15 V DC
OBJ: 1201-10010
EAN: 4061701351064
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
268,81 EUR/ks
330,64 EUR s DPH
+-
Popis produktu
Prúdový transformátor na meranie jednosmerných a striedavých primárnych prúdov v rozsahu 0 až 500 A. Vhodné na meranie nesinusových a skreslených elektrických sietí alebo ako merací prevodník na priame zapojenie do vstupov PLC.

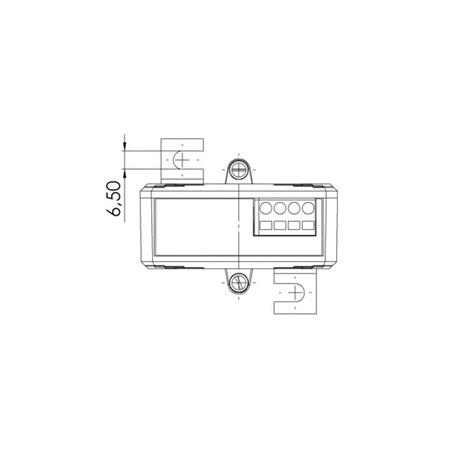

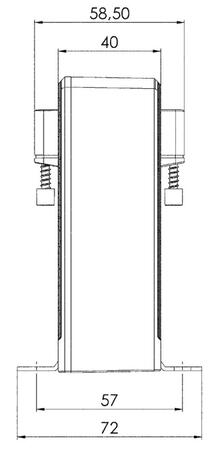

Uchytenie transformátora je možné previesť pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Na upevnenie primárnych vodičov alebo pásov je možné použiť rýchloupínaciu príchytku.
Všeobecné vlastnosti
- Kmitočtový rozsah: DC, resp. AC 0Hz - 100kHz, faktor výkyvu ≤ 4 (crest factor)
- Prúdový výstup, AC vstup: 0 ... 20 mA Ieff, (± 28,2843 mA IPeak)
- Prúdový výstup, DC vstup: 0 ... ±20 mA
- Max. odpor záťaže prúdového výstupu: RB ≥ 100 kΩ
- Obmedzenie výstupného signálu pri preťažení: < 25 mA
- Presnosť: ± 0,5%
- Max. prevádzkové napätie Um: 0,72 kV, Ueff
- Skúšobné izolačné napätie: 6,4 kV, Ueff, 50 Hz, 5 sek.
- Pomocné napätie: 24 V DC, ± 15 %, < 70 mA
- Doba odozvy (90% IPN, di/dt = 100 A / µs): ≤ 1 µs (typ. 150 ns)
- Rýchlosť nárastu signálu di/dt: < 100 A / µs
- Trieda izolácie: E
- Stupeň krytia: IP 20
- Max. teplota primárneho vodiča: 100°C
- Rozsah prevádzkových teplôt: -25°C až +60°C; vlhkosť 0...95%
- Rozsah skladovacích teplôt: -40°C až +90°C
Technické parametre
Parametry
| Trieda presnosti | 0.5 |
|---|---|
| Napájanie | 24 V DC (22,6 - 26,4 V) |
| Primárny vodič Ø (max) | 31,5 mm |
| Primárny pas | 40x10 mm 30x15 mm |
| Šírka | 90 mm |
| Násuvné měřicí transformátory proudu s převodníky | |
