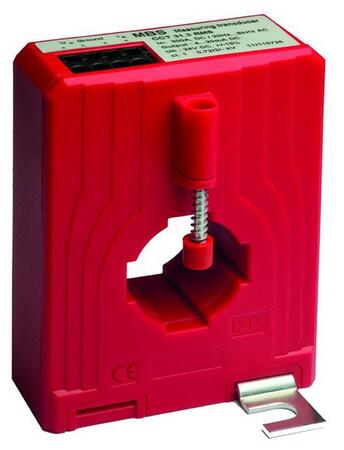

CCT 41.4 U - AC/DC prúdový snímač s napäťovým výstupom

Popis produktu

Prúdový transformátor na meranie jednosmerných a striedavých primárnych prúdov v rozsahu 0 až 500 A. Vhodné na meranie nesinusových a skreslených elektrických sietí alebo ako merací prevodník na priame zapojenie do vstupov PLC.

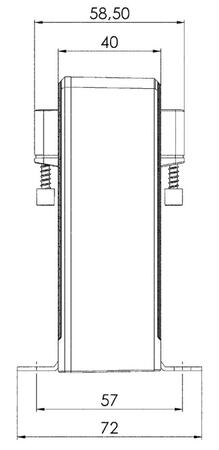

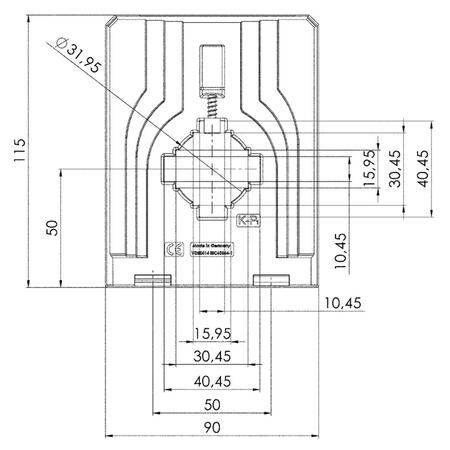

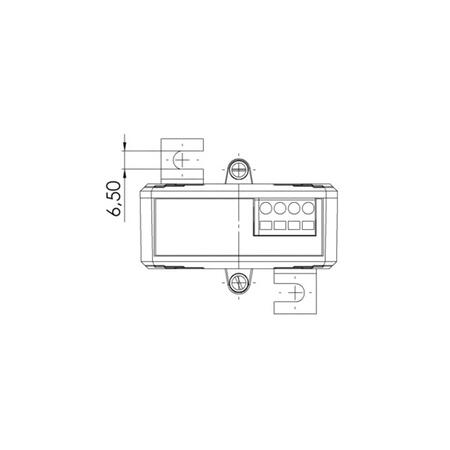

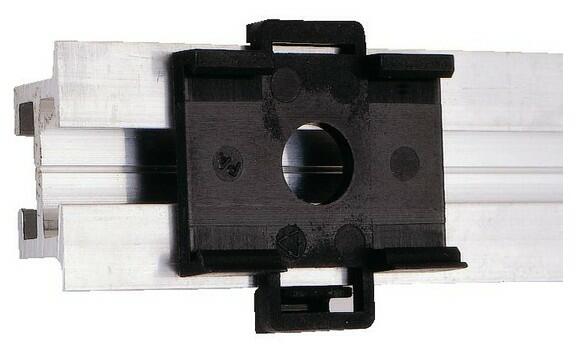

Uchytenie transformátora je možné previesť pomocou upevňovacích pätiek, ktoré sú súčásťou dodávky, alebo špeciálnou príchytkou na normalizovanú lištu DIN 35mm.
Na upevnenie primárnych vodičov alebo pásov je možné použiť rýchloupínaciu príchytku.

Všeobecné vlastnosti

• Kmitočtový rozsah: DC, resp. AC 0Hz - 100kHz, faktor výkyvu ≤ 4 (crest factor)
• Napäťový výstup, AC vstup: 2,5 ± 1 V, Ueff, AC; 2,5 ± 1,414 V (Peak-Peak)
• Prúdový výstup, DC vstup: 2,5 ± 1 V, DC
• Max. odpor záťaže prúdového výstupu: RB ≥ 100 kΩ
• Obmedzenie výstupného signálu pri preťažení: < 5 V
• Presnost: ± 0,5%
• Max.prevádzkové napätie U_m: 0,72 kV, U_eff
• Skúšobné izolačné napätie: 6,4 kV, U_eff, 50 Hz, 5 sek.
• Pomocné napätie: 24 V DC, ± 15 %, < 70 mA
• Doba odozvy (90% I_PN, di/dt = 100 A / µs): ≤ 1 ms (typ. 150 ns)
• Rýchlosť nárastu signálu di/dt: < 100 A / µs
• Trieda izolácie: E
• Stupeň krytia: IP 20
• Max. teplota primárneho vodiča: 100°C
• Rozsah prevádzkových teplôt: -25°C až +60°C; vlhkosť 0...95%
• Rozsah skladovacích teplôt: -40°C až +90°C
