Bimetalové zbernice CoppAl

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Zbernice.

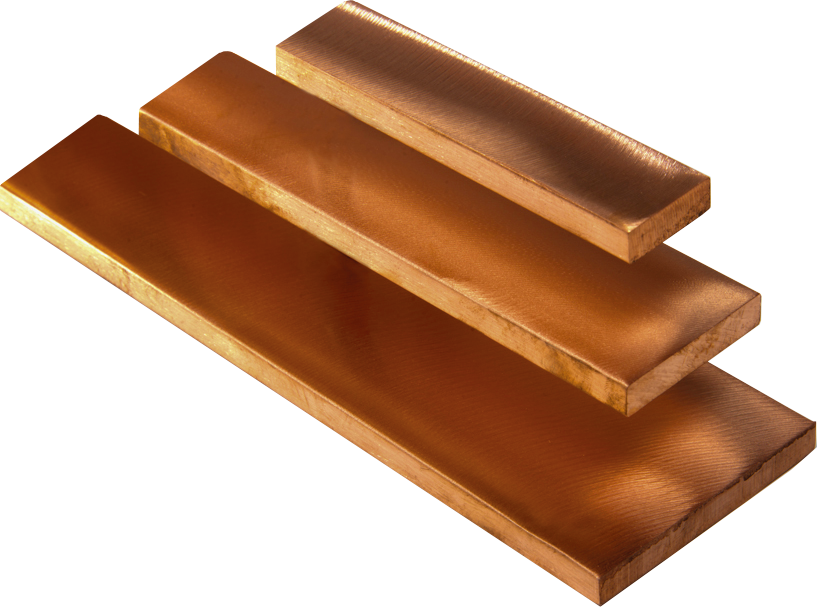

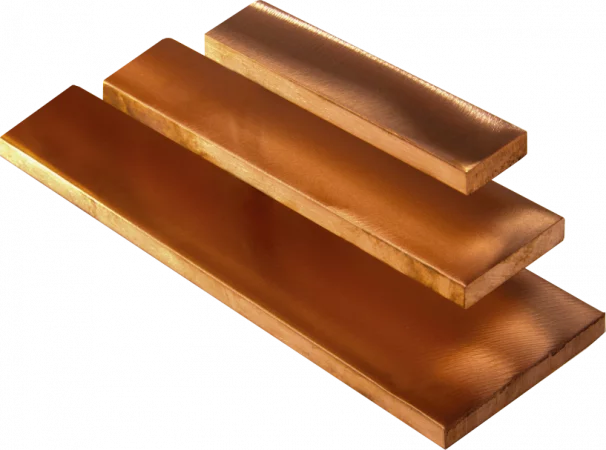

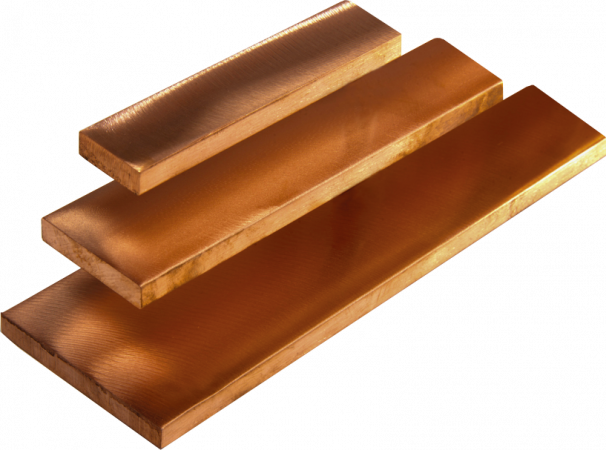

Bimetalová plochá zbernica. Hlinníkové jadro s medenným plášťom.
Dostupnosť: Predaj ukončený
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu Bimetalové zbernice CoppAl (10)

měděné přípojnice 1
CoppAl 20x 5
Rozměr: 20x5mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 235A; Zkratová odolnost: 11kA/1s;
OBJ: 6330200054
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 20x10
Rozměr: 20x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 363A; Zkratová odolnost: 22kA/1s;
OBJ: 6330200104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 30x 5
Rozměr: 30x5mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 328A; Zkratová odolnost: 17kA/1s;
OBJ: 6330300054
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 30x10
Rozměr: 30x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 493A; Zkratová odolnost: 33kA/1s;
OBJ: 6330300104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 40x10
Rozměr: 40x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 617A; Zkratová odolnost: 44kA/1s;
OBJ: 6330400104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 50x10
Rozměr: 50x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 736A; Zkratová odolnost: 55kA/1s;
OBJ: 6330500104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 60x10
Rozměr: 60x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 853A; Zkratová odolnost: 66kA/1s;
OBJ: 6330600104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 80x10
Rozměr: 80x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 1074A; Zkratová odolnost: 88kA/1s;
OBJ: 6330800104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 100x10
Rozměr: 100x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 1287A; Zkratová odolnost: 110kA/1s;
OBJ: 6331000104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání
měděné přípojnice 1
CoppAl 120x10
Rozměr: 120x10mm; Délka: 4m; Proudové zatížení (při teplotě okolí: 35°C, teplota přípojnice: 65°C): 1488A; Zkratová odolnost: 132kA/1s;
OBJ: 6331200104
Záruka: 24 m.
Predaj ukončený
Pomôžeme Vám s výberom alternatívy
Porovnání

Popis produktu

Tento produkt už nie je v našej ponuke!
Ako náhradu môžete použiť produkty z kategórie: Zbernice.

ĽAHKÁ AKO HLINNÍK, VODIVÁ AKO MEĎ


Kompozitné zbernice CoppAL, určené pre elektrické prepojenie v rozvádzačových skriniach a rozvádzačových systémoch, spájajú v sebe výhody medenných a hliníkových zberníc. Medenné opláštenie je neoddeliteľne spojené s hlinníkovým jadrom, čo umožnuje optimálne využiť vlastnosti vodivej medi a nízkej hmotnosti hlinníku. Spracovanie (vŕtanie, ohýbanie, dierovanie, rezanie) je zrovnatelné s medennými pásovinami.

Rozšírené informácie

Prípojnice sa predávajú v dĺžke 4 m.

Na prianie zákazníka je možné dodať prípojnicu narezanú podľa požiadavky.





Objednávkové  číslo




Rozmer [mm]




Prierez [mm2]

Prúdové zaťazenie* [A]

Tepelný skratový prúd, po dobu  1 sek. [kA]




Hmotnosť [kg/ks]

65°C

ΔT=30K

85°C

ΔT=50K

105°C

ΔT=70K

6330200054 20x5 100 235 315  370  11 1,44
6330200104 20x10 200 363  488  573  22 2,92
6330300054 30x5 150 328  435  510  17 2,16
6330300104 30x10 300 493  657  771  33 4,36
6330400054 40x5 200 418  553  649  22 2,92
6330400104 40x10 400 617  821  963  44 5,80
6330400124 40x12 480 690  918  1076  53 6,96
6330500054 50x5 250 508  670  786  28 3,64
6330500104 50x10 500 736  980  1150  55 7,28
6330500124 50x12 600 809  1097  1287  66 8,72
6330600054 60x5 300 594  787  924  33 4,36
6330600104 60x10 600 853  1136  1332  66 8,07
6330600124 60x12 720 934  1270  1490  79 10,44
6330800054 80x5 400 762  1015  1190  44 5,80
6330800104 80x10 800 1074  1438  1686  88 11,60
6331000104 100x10 1000 1287  1734  2034  110 14,52
6331000124 100x12 1200 1399  1942  2278  132 17,44
6331200104 120x10 1200 1488  2026  2376  132 17,44
6331200124 120x12 1440 1617  2268  2660  158 20,92

* pri okolitej teplote 35°C
