SK

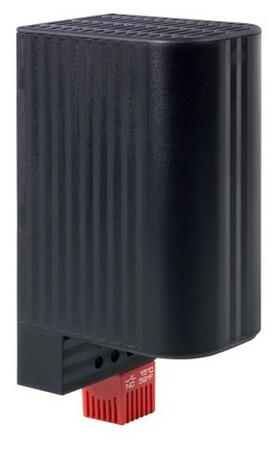

CSF 060 - Výhrevné teleso s termostatom
Tepelný výkon: 50, 100 a 150 W
Polovodičové výhrevné teleso so vstavaným termostatom
a ochranným krytom proti popáleniu.
Max. rozmery: 150×60×90 mm
Napätie: 120-240 V AC
Cena od 45,60 EUR
od 56,09 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (6)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu CSF 060 - Výhrevné teleso s termostatom (6)
Filtrace
Výkon
Odporúčaná poistka
Max. spínací prúd
Ostatné filtre
Topné teleso s termostatom
CSF 060 - 50 W, 15°CTopný výkon: 50 W; Zapínací proud: 2,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +86°C
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +86°C
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06001.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
45,60 EUR/ks
56,09 EUR s DPH
+-
Topné teleso s termostatom
CSF 060 - 50 W, 25°CTopný výkon: 50 W; Zapínací proud: 2,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +86°C
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +86°C
Doporučená pojistka (s časovou prodlevou): 4,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06002.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
45,60 EUR/ks
56,09 EUR s DPH
+-
Topné teleso s termostatom
CSF 060 - 100 W, 15°CTopný výkon: 100 W; Zapínací proud: 4,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +120°C
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +120°C
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06011.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
62,70 EUR/ks
77,12 EUR s DPH
+-
Topné teleso s termostatom
CSF 060 - 100 W, 25°CTopný výkon: 100 W; Zapínací proud: 4,5 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +120°C
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 110x60x90mm; Teplota výstupního vzduchu: +120°C
Doporučená pojistka (s časovou prodlevou): 8,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06012.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
62,70 EUR/ks
77,12 EUR s DPH
+-
Topné teleso s termostatom
CSF 060 - 150 W, 15°CTopný výkon: 150 W; Zapínací proud: 8,0 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm; Teplota výstupního vzduchu: +145°C
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC 120-240 V; Teplota vypnutí: +15°C; Teplota zapnutí: +5°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm; Teplota výstupního vzduchu: +145°C
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06021.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
79,70 EUR/ks
98,03 EUR s DPH
+-
Topné teleso s termostatom
CSF 060 - 150 W, 25°CTopný výkon: 150 W; Zapínací proud: 8,0 A; Povrchová teplota: +80°C; Topný element: termistor (PTC);
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm; Teplota výstupního vzduchu: +145°C
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
Provozní napětí: AC 120-240 V; Teplota vypnutí: +25°C; Teplota zapnutí: +15°C; Hmotnost: 0,3 Kg
Barva: černá; Montáž: DIN lišta; Rozměry: 150x60x90mm; Teplota výstupního vzduchu: +145°C
Doporučená pojistka (s časovou prodlevou): 10,0A; Stupeň krytí: IP20; Rozměry: 110x60x90mm
Schválení: VDE, UL File No. E150057 a EAC
OBJ: 06022.0-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
79,70 EUR/ks
98,03 EUR s DPH
+-
Popis produktu
Kompaktné výhrevné teleso pre použitie v uzavretých skriniach s elektrickými a elektronickými komponentami. Konštrukcia telesa podporuje prirodzené prúdenie, čoho výsledkom je dostatočný prúd teplého vzduchu. Výhrevné teleso je chránené plastovým krytom proti náhodnému dotyku horúcich častí. Následkom žníženia povrchovej teploty topidla je možné zmenšiť montážnu vzdialenosť okolných komponentov.Reguláciu zaisťuje vstavaný pevne nastavený termostat. Odpadá týmto potreba zapojenia externého termostatu a pripojovacích vodičov. Topenie je konštruované pre trvalú prevádzku.
- Ochrana krytom proti popáleniu
- Integrovaný termostat
- Rýchla montáž na DIN lištu
- Dvojitá izolácia (plast)
- Široký rozsah napájacích napätí
- Malé rozmery
Rozšírené informácie
Všeobecné technické údaje
| Prevádzkové napätie | AC 120...240 V* (min. 110 V; max. 265 V) |
|---|---|
| Výhrevný element | pozistor PTC - s teplotným limitom |
| Povrchová teplota | < +80 °C (+176 °F), okrem hornej ochrannej mriežky |
| Elektrické pripojenie | 2-pólové svorky 2,5 mm2, uťahovací moment 0,8 Nm |
| Uchytenie v skrini | príchytka pre DIN lištu 35 mm, EN 60715 |
| Kryt | čierny plast podľa UL94 V-0 |
| Montážna poloha | zvislá (výstupom vzduchu nahor, prívod napájania dole) |
| Prevádzková/skladovacia teplota | -40 až +70 °C / -45 až +70 °C |
| Prevádzková/skladovacia vlhkosť | max. 90 % RV (nekondenzujúca) |
| Stupeň krytia/trieda ochrany | IP20 / II (dvojitá izolácia) |
| Schválenie | VDE, GOST-R |
| Poznámka | iné napájacie napätie na požiadanie |
| *Prevádzka s napájacím napätím pod AC/DC 140 V znižuje tepelný výkon o cca. 10 %. | |
Technické a objednacie údaje
| Obj. číslo |
Tepelný výkon 1) |
Max. spínací prúd |
Odporúčaná poistka T |
Teplota vzduchu na výstupe 2) |
Rozpínacia teplota termostatu 3) |
Spínacia teplota termostatu 3) |
Rozmery | Hmotnosť |
| 06001.0-00 | 50 W | 2,5 A | 4 A | 86 °C | 15 °C | 5 °C | 110×60×90 mm | 0,3 kg |
|---|---|---|---|---|---|---|---|---|
| 06002.0-00 | 50 W | 2,5 A | 4 A | 86 °C | 25 °C | 15 °C | 110×60×90 mm | 0,3 kg |
| 06011.0-00 | 100 W | 4,5 A | 8 A | 120 °C | 15 °C | 5 °C | 110×60×90 mm | 0,3 kg |
| 06012.0-00 | 100 W | 4,5 A | 8 A | 120 °C | 25 °C | 15 °C | 110×60×90 mm | 0,3 kg |
| 06021.0-00 | 150 W | 8 A | 8 A | 145 °C | 15 °C | 5 °C | 150×60×90 mm | 0,5 kg |
| 06022.0-00 | 150 W | 8 A | 8 A | 145 °C | 25 °C | 15 °C | 150×60×90 mm | 0,5 kg |
| 1) Podľa okolnej teploty - viď graf; 2) Merané 50 mm nad ochrannou mriežkou; 3) Tolerancia ±5% | ||||||||
Tepelný výkon v závislosti na okolnej teplote
Schéma
Príklad zapojenia
Technické parametre
Parametry
| S ventilátorem |  Ne |
|---|---|
| S vestavěným termostatem |  Ano |
| Výbušné prostředí | Ne |
| Plastový ochr. kryt | Ano |
| Topná tělesa bez ventilátoru | |
