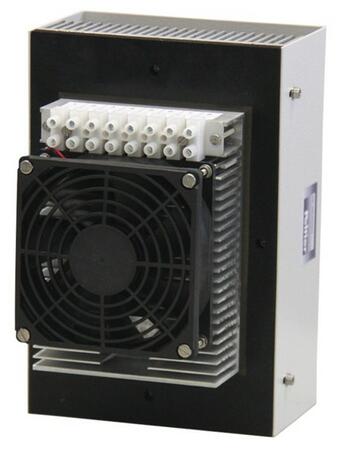

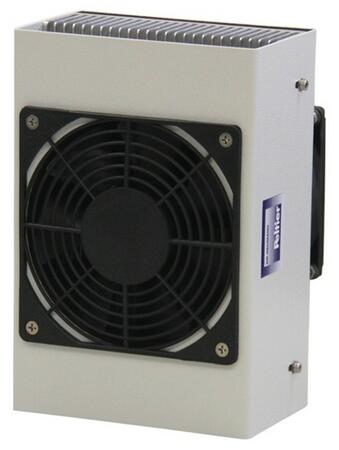

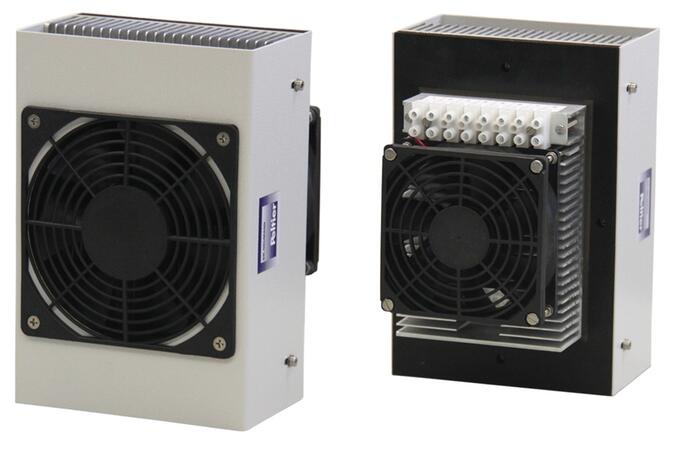

Chladiaca jednotka Peltier Standard veľkosť 1
Polovodičové chladenie skríň elektronických a elektrických zariadení.
Použitie pre chladenie a vykurovanie.
Napájacie napätie: 24 V DC.
Príkon: 50, 70, 100 W.
Použitie pre chladenie a vykurovanie.
Napájacie napätie: 24 V DC.
Príkon: 50, 70, 100 W.
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu Chladiaca jednotka Peltier Standard veľkosť 1 (3)
Chladicí jednotka Peltier DC
FL-104-C (50W, DC24V)Jmenovitý příkon 50W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 3,5A;
Alarmový kontakt_ NO max. 30VDC/5A; Rozměry 195x132x151mm; Hmotnost: 2,5kg
Alarmový kontakt_ NO max. 30VDC/5A; Rozměry 195x132x151mm; Hmotnost: 2,5kg
Chladicí jednotka Peltier DC
FN-104-C (70W, DC24V)Jmenovitý příkon 70W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C;
Napájecí napětí 24VDC; Max. proud: 5A;
Alarmový kontakt: NO max. 30VDC/5A;
Rozměry 195x132x151mm; Hmotnost: 2,5kg
Napájecí napětí 24VDC; Max. proud: 5A;
Alarmový kontakt: NO max. 30VDC/5A;
Rozměry 195x132x151mm; Hmotnost: 2,5kg
Chladicí jednotka Peltier DC
FR-104-C (100W, DC24V)Jmenovitý příkon 100W; Stupeň krytí IP 67; Provozní teplota: -40 ...+70°C; Napájecí napětí 24VDC; Max. proud: 7,5A;
Alarmový kontakt: NO max. 30VDC/5A; Rozměry 195x132x151mm; Hmotnost: 2,5kg
Alarmový kontakt: NO max. 30VDC/5A; Rozměry 195x132x151mm; Hmotnost: 2,5kg
Popis produktu
- Polovodičové chladenie na základe Peltierovho javu
- Bez chladiacej kvapaliny
- Menovitý výkon 50, 70 alebo 100 W
- Použitie pre chladenie a vykurovanie (otočením polarity napájania)
- Vysoký stupeň krytia (IP67 vonkajšie a IP20 vnútorné)
- Ochrana proti prehriatiu
- Kvalitné ventilátory so životnosťou 350 000 hodín
- Prevádzková teplota v rozsahu od -40°C do +70°C
- Hliníkový kryt, farba RAL 7035 (iné farby na objednávku)
Volitelné příslušenství:
- Rámček - v prípade malého priestoru vo vnútri skrine
- Vonkajší kryt jednotky "Antivadal" - uchytenie zvnútra
Rozšírené informácie
| Typ | FL-104-C | FN-104-C | FR-104-C |
| Objednávacie číslo | GHV2045 | GHV2049 | GHV2050 |
| Menovitý príkon | 50 W | 70 W | 100 W |
| Stupeň krytia (vonkajší) | IP67 | IP67 | IP67 |
| Prevádzkový rozsah teplôt | -40°C .....+70°C | -40°C .....+70°C | -40°C .....+70°C |
| Napájacie napätie | 24V DC | 24V DC | 24V DC |
| Max. vstupný prúd | 3,5A | 5 A | 7,5 A |
| Hmotnosť | ca. 2,5kg | ca. 2,5kg | ca. 2,5kg |
| Signálny kontakt | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A | Spínací (NO) max. 30 V DC, 5 A |
| Rozmery | 195 x 132 x 151 mm | 195 x 132 x 151 mm | 195 x 132 x 151 mm |
Charakteristika chladiaceho výkonu jednotiek
Vysvetlenie odpočtu chladiaceho výkonu z jednotlivých grafov k zliadnutiu tu alebo v sekcii "Stiahnuť".
Schéma
Technické parametre
Parametry
| Séria | Standard |
|---|---|
| Veľkosť | Velikost 1 |
| Chladenie | Vzduch / Vzduch |
