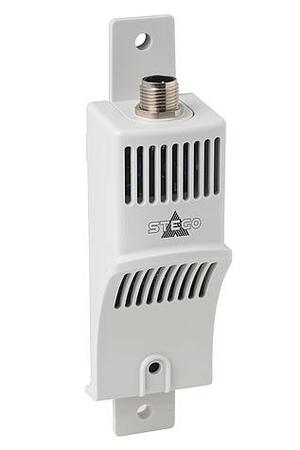

CSS 014 - Chytrý senzor teploty a vlhkosti, 4-20 mA

Kompaktný chytrý senzor CSS 014, ktorý meria teplotu, vlhkosť s napájaním 24 V DC a zmerané veličiny konvertuje do štandardizovaného analógového signálu 4-20 mA.
Cena 150 EUR
180 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Varianty k produktu CSS 014 - Chytrý senzor teploty a vlhkosti, 4-20 mA (1)

CSS 014, 2x 4-20 mA, 24 V DC Inteligentní senzor s měřením teploty a vlhkosti
Inteligentní senzor s měřením teploty a vlhkosti
CSS 014, 2x 4-20 mA, 24 V DC
Chytrý senzor s měřením teploty a vlhkosti;
Napájení: 24 V DC (12 - 30 V DC); Výstup: 4 - 20 mA; Počet výstupů: 2;
Max.spotřeba: 1,8 W (typicky 0,4 W); Montáž: na DIN lištu, EN 60715 a šrouby M5;
Rozsah měření teploty: -40 °C do +60 °C (-40 °F do +140 °F) ± 1 K;
Rozsah měření vlhkosti: 0 do 100 % RV ± 4 % RV; Elektrická ochrana: Otočení polarity, zkrat, přepětí;
Rozměry: 140x40x38 mm; Hmotnost: 50 g; Kryt: plast podle UL94 V-0;
Stupeň krytí: IP20; Schválení: VDE, UL File No. E500143 (dle IEC 61010-1/DIN EN 61010-1)
OBJ: 01420.2-00
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
150 EUR/ks
180 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Kompaktný inteligentný senzor CSS 014 dokáže zmerať hodnoty teploty a vlhkosti a zmerané veličiny konvertuje do štandardizovaného analógového signálu 4 - 20 mA.

Skonvertované hodnoty signálu môžu byť ďalej spracované alebo ďalším pocesom riadené či monitorované napríklad jednotkou PLC. Malý senzor je vhodný pre použitie v najrôznejších aplikáciách a môže byť použitý i v náročných podmienkach prostredia, ako sú poveternostné podmienky.

Príklad zapojenia

Příklad zapojení senzoru CSS 014
  • Snímanie teploty od -40 °C do +60 °C
  • Snímanie vlhkosti od 0 do 100 % relatívnej vlhkosti
  • Pripojenie na lištu DIN alebo skrutkami
  • Analógové rozhranie
  • Vysoká presnosť
  • Malé rozmery

Rozšírené informácie

Všeobecné technické údaje

Merací signály
- analog (4-20 mA)

Teplota, vlhkost
Max. reakčná doba 3 min.
Zaťaženie (výstup) ≤ 500 Ω (len pre 4-20 mA)
Max. príkon 1,8 W (bežne 0,4 W)
Max. prúd AC 16A po dobu 10sec.
Pripojenie M12 guľatý konektor, IEC 61076-2-101
4 pinový, A kódovaný, tienený
Elektrická ochrana Otočenie polarity, skrat, prepätie
Prichyteni príchytka pre 35 mm DIN lištu, EN 60715 a skrutky M5
Kryt plast podľa UL94 V-0, svetlošedý
Rozmery 140x40x38 mm
Hmotnosť cca. 50 g
Montážna poloha zvyslá (pripojenie hore)
Prevádzková / skladovacia teplota -40 °C do +70 °C (-40 °F do +158 °F) /
-40 °C do +85 °C (-40 °F do +185 °F)
Prevádzková / skladovacia vlhkosť max. 90% RV (nekondenzujúca)
Stupeň krytia1 / Trieda ochrany IP20 / III (SELV)
Schválenie VDE a UL File No. E500143
(podľa IEC 61010-1 / DIN EN 61010-1)
Poznámka Iné požiadavky na rozhranie alebo merací rozsah na opýtanie.
Pre správne meranie teploty a/alebo vlhkosti musia byť zapojené všetky piny.
1 Doska plošných spojov (PCB) je na obidvoch stranách opatrená certifikovaným ochranným lakom, aby bola chránená proti korozií a k zlepšeniu spoľahlivosti prenosu

Technické a objednávacie údaje

Objednacie
číslo
Výstup Napájacie napätie Max. spotřeba
energie
Teplota
merací rozsah
Vlhkosť
merací rozsah2
01420.2-00 2x analógový
4 - 20 mA
DC 24 V (12 - 30 V DC) 1,8 W
(typicky 0,4 W)
-40 °C do +60 °C
(-40 °F do +140 °F) ± 1 K
0 do 100 % RV ± 4%
2 mimo toleranciu od 20 do 80 % RV (vyžiadajte si diagram mimo tento tolerančný rozsah)
V sekci "Ke stažení" si lze stáhnout IODD a doprovodné soubory.
Poté importujte soubor IODD do Vašeho ovládacího softwaru.

Pripojenie - rozloženie pinov

Pre správne meranie teploty a/alebo vlhkosti musia byť zapojené všetky piny.

Rozložení pinů CSS 014

Zapojení pinů pro CSS 014 s výstupem 4 - 20 mA

Rozmery

Rozměry senzoru CSS 014
