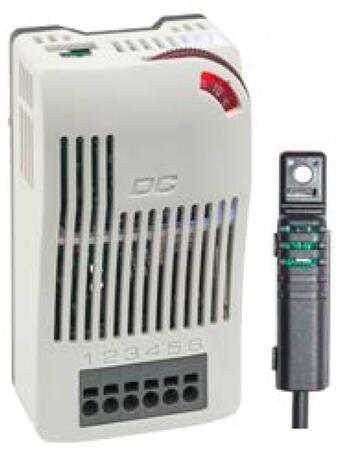

DCT 010 - Termostat s rozpínacím kontaktom pre DC aplikácie
Nastaviteľný elektronický termostat s rozpínacím kontaktom (NC) a externým senzorom určený pre vypínanie výhrevných telies s DC napájaním.
Cena 128,60 EUR
154,32 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu DCT 010 - Termostat s rozpínacím kontaktom pre DC aplikácie (2)
Malý termostat - rozpínací
DCT 010, -10...+50 °C, NCNastavitelný termostat s rozpínacím kontaktem (NC) pro topení
Rozsah nastavení: -10 ... +50 °C; Rozepnutí při překročrní 65 % RV
Hystereze spínání (teploty): 3 K (tolerance +/- 1K)
Hystereze spínání (vlhkosti): 4 % (tolerance +/- 1%)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 13 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
Rozsah nastavení: -10 ... +50 °C; Rozepnutí při překročrní 65 % RV
Hystereze spínání (teploty): 3 K (tolerance +/- 1K)
Hystereze spínání (vlhkosti): 4 % (tolerance +/- 1%)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 13 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
OBJ: 01011.0-41
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
128,60 EUR/ks
154,32 EUR s DPH
+-
Malý termostat - rozpínací
DCT 010, 0...+60 °C, NCNastavitelný termostat s rozpínacím kontaktem (NC) pro topení
Rozsah nastavení: 0 ... +60 °C; Rozepnutí při překročrní 65 % RV
Hystereze spínání (teploty): 3 K (tolerance +/- 1K)
Hystereze spínání (vlhkosti): 4 % (tolerance +/- 1%)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 11 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
Rozsah nastavení: 0 ... +60 °C; Rozepnutí při překročrní 65 % RV
Hystereze spínání (teploty): 3 K (tolerance +/- 1K)
Hystereze spínání (vlhkosti): 4 % (tolerance +/- 1%)
Pracovní napětí: 20 V až 56 V DC; Maximální spínaný proud: DC 11 A
Typ kontaktu: NO (MOSFET); Montáž: na DIN lištu; Hmotnost: 120g
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 93x53x44mm
Stupeň krytí: IP20; Schválení: UL File No. E164102, VDE a EAC
OBJ: 01011.0-42
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
128,60 EUR/ks
154,32 EUR s DPH
+-
Popis produktu
Elektronický termostat s rozpínacím kontaktom (NC) a externým senzorom je určený pre reguláciu výhrevného telesa v rozvádzačovej skrini. Termostat vypína výhrevné teleso pri prekročení nastavenej hodnoty, zabraňuje tak prehriatiu vnútra skrine a zvyšuje životnosť vyhrievača.Externý senzor môže byť umiestnený v akejkoľvek časti skrine, kde je potreba riadiť teplotu. Okrem merania teploty poskytuje senzor taktiež meranie vlhkosti, kde kontakty termostatu rozopne pri prekročení 65 % relatívnej vlhkosti (RV).
- Externý senzor pre meranie teploty i vlhkosti
- Použiteľný pre DC aplikácie
- Nízka hysterézia
- Jednoduchá montáž na DIN lištu
- Jednoduché ovládanie
- Vysoký spínací výkon
Rozšírené informácie
Rozmerová schéma termostatu
Rozmerová schéma externého senzora
Schéma zapojenia
Príklad zapojenia
Technické parametre
| Hysterézia spínania (teploty) | 3 K (± 1 K tolerancia) pri +25 °C (+77 °F), 50 % RV |
|---|---|
| Hysterézia spínania (vlhkosti) | 4 % RV (± 1 % tolerancia) pri +25 °C (+77 °F), 50 % RV |
| Reakčná doba | cca. 5 s |
| Externý senzor | dĺžka 2 m s vsuvnou koncovkou (zahrnutá v dodávke) |
| Typ kontaktu | elektronický kontakt NC (MOSFET) |
| Životnosť | > 100 000 cyklov |
| Napájacie napätie | 20 V až 56 V DC |
| Optická indikácia | LED |
| Pripojenie | 6-pólová svorkovnica: lankový vodič1 1,5 mm2 (AWG 16); max. 2,5 mm2 (AWG 12) |
| Prichytenie | príchytka pre 35 mm DIN lištu, EN 60175 |
| Kryt | šedý plast podľa UL94 V-0 |
| Rozmery | 93×53×44 mm |
| Hmotnosť | cca. 120 g (vrátane externého senzora) |
| Montážna poloha | vertikálna |
| Skladovacia teplota | -40 až +80 °C (-40 až +176 °F) |
| Skladovacia/Preádzková vlhkosť | max. 90% RV (nekondenzujúca) |
| Stupeň krytia | IP20 |
| Schválenie | UL File no. E164102, VDE, EAC |
| - 1 pri prepojení s lanovými vodičmi je potreba použítiť konektory káblov - zmenu parametrov (nastavovací rozsah v °F) na dotaz |
|
| Objednacie číslo | Max. vypínací prúd |
Prevádzková teplota | Rozsah nastavenia teploty |
Pevne nastavená vlhkosť |
| 01011.0-41 | DC 13 A | -30 až +50 °C (-22 až +122 °F) | -10...+50 °C | 65 % RV |
|---|---|---|---|---|
| 01011.0-42 | DC 11 A | -30 až +60 °C (-22 až +140 °F) | 0...+60 °C | 65 % RV |
