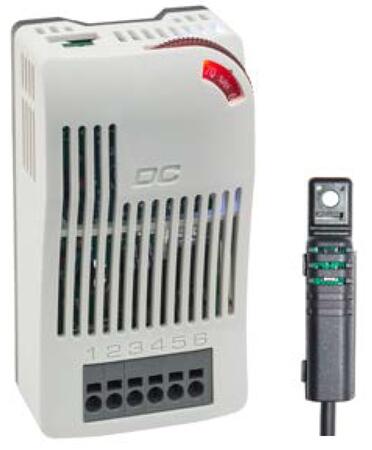

DCF 010 - Elektronický hygrostat pre DC aplikácie

Nastaviteľný elektronický hygrostat s externým senzorom je určený pre reguláciu teploty a relativnej vlhkosti výhrevných telies poprípade ventilátorov s DC napájaním.
Cena 133,10 EUR
159,72 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Varianty k produktu DCF 010 - Elektronický hygrostat pre DC aplikácie (3)

DCF 010, 15 A, 40-90 % RH; 20-56 V DC Elektronický termo-hygrostat
Elektronický termo-hygrostat
DCF 010, 15 A, 40-90 % RH; 20-56 V DC
Elektronický nastavitelný hygrostat; Provozní napětí: DC 20-56 V
Maximální spínaný proud: 15 A; Rozsah nastavení vlhkosti: 40 ... 90% RV;
Provozní teplota: -30 až +50 °C; Hystereze spínání: Teplota - 3K (tolerance +-1K)
Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu; Hmotnost: 120g
Rozměry: 93x53x44 mm; Stupeň krytí: IP20; Schválení: UL File no. E164102, VDE, EAC
OBJ: 01012.0-20
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
133,10 EUR/ks
159,72 EUR s DPH
Porovnání
+-
Košík
DCF 010, 13 A, 40-90 % RH; 20-56 V DC Elektronický termo-hygrostat
Elektronický termo-hygrostat
DCF 010, 13 A, 40-90 % RH; 20-56 V DC
Elektronický nastavitelný hygrostat; Provozní napětí: DC 20-56 V
Maximální spínaný proud: 13 A; Rozsah nastavení vlhkosti: 40 ... 90% RV;
Provozní teplota: -30 až +50 °C; Hystereze spínání: Teplota - 3K (tolerance +-1K)
Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu; Hmotnost: 120g
Rozměry: 93x53x44 mm; Stupeň krytí: IP20; Schválení: UL File no. E164102, VDE, EAC
OBJ: 01012.0-21
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
133,10 EUR/ks
159,72 EUR s DPH
Porovnání
+-
Košík
DCF 010, 11 A, 40-90 % RH; 20-56 V DC Elektronický termo-hygrostat
Elektronický termo-hygrostat
DCF 010, 11 A, 40-90 % RH; 20-56 V DC
Elektronický nastavitelný hygrostat; Provozní napětí: DC 20-56 V
Maximální spínaný proud: 11 A; Rozsah nastavení vlhkosti: 40 ... 90% RV;
Provozní teplota: -30 až +50 °C; Hystereze spínání: Teplota - 3K (tolerance +-1K)
Vlhkost - 4% RV (tolerance +-1%); Montáž: na DIN lištu; Hmotnost: 120g
Rozměry: 93x53x44 mm; Stupeň krytí: IP20; Schválení: UL File no. E164102, VDE, EAC
OBJ: 01012.0-22
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
133,10 EUR/ks
159,72 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Elektronický hygrostat s externým senzorom je určený pre monitorovanie teploty a relatívnej vlhkosti v uzatvorených zariadeniach s elektrickými a elektronickými komponentami. Pri prekročení nastavených hodnôt vlhkosti alebo teploty spína výhrevné teleso (alebo poprípade ventilátor) k zamedzeniu tvorenia kondenzácie vlhkosti.
Externý senzor môže byť umiestnený v akejkoľvek časti skrine, kde je potreba riadiť vlhkosť. Okrem merania vlhkosti poskytuje taktiež meranie teploty, kde kontakty termostatu spôsobia zníženie teploty pod +5 °C.

  • Externý senzor pre snímanie teploty a vlhkosti
  • Použiteľný pre DC aplikácie
  • Nastaviteľná relatívna vlhkosť 40 -90%RV
  • Optická indikácia zopnutia relé u teploty i vlhkosti (LED)
  • Vysoký spínaný výkon
  • Jednoduchá montáž, prichytenie na DIN lištu
  • Jednoduché ovládanie
  • Nízka hysterézia

Rozšírené informácie

Rozmerová schéma hygrostatu

Schéma hygrostatu DCF 010

Rozmerová schéma externého senzora

Rozměry externího senzoru

Schéma zapojenia

Schéma zapojení DCF 010

Príklad zapojenia

Příklad zapojení DCF 010

Technické parametre

Hysterézia spínania (vlhkosti) 4 % RV (± 1 % tolerancia) pri +25 °C (+77 °F), 50 % RV
Hysterézia spínania (teploty) 3 K (± 1 K tolerancia) pri +25 °C (+77 °F), 50 % RV
Reakčná doba cca. 5 s
Externý senzor dĺžka 2 m s vsuvnou koncovkou (zahrnutá v dodávke)
Typ kontaktu elektronický kontakt NO (MOSFET)
Životnosť > 100 000 cyklov
Napájacie napätie 20 V až 56 V DC
Optická indikácia LED
Pripojenie 6-pólová svorkovnica: lankový vodič1 1,5 mm2 (AWG 16);
max. 2,5 mm2 (AWG 12)
Prichytenie príchytka pre 35 mm DIN lištu, EN 60175
Kryt šedý plast podľa UL94 V-0
Rozmery 93×53×44 mm
Hmotnosť cca. 120 g (vrátane externého senzora)
Montážna poloha vertikálna
Skladovacia teplota -40 až +80 °C (-40 až +176 °F)
Skladovacia/Prevádzková vlhkosť max. 90% RV (nekondenzujúca)
Stupeň krytia IP20
Schválenie UL File no. E164102, VDE, EAC
1 pri prepojení s lanovými vodičmi je potreba použiť konektory káblov
Objednacie číslo Max. vypínací
prúd
Prevádzková teplota Rozsah nastavenia
vlhkosti
Pevne nastavená
teplota
01012.0-20 DC 15 A -30 až +40 °C (-22 až +104 °F) 40 ... 90 % RV +5 °C (+41 °F)
01012.0-21 DC 13 A -30 až +50 °C (-22 až +122 °F) 40 ... 90 % RV +5 °C (+41 °F)
01012.0-22 DC 11 A -30 až +60 °C (-22 až +140 °F) 40 ... 90 % RV +5 °C (+41 °F)
