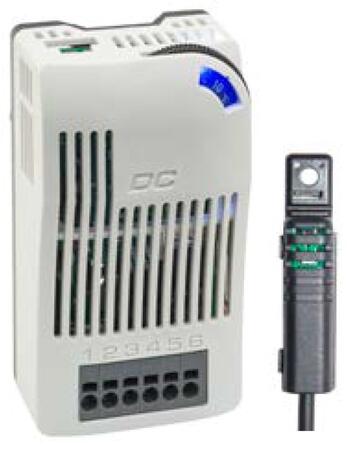

DCT 010 - Termostat so spínacím kontaktom pre DC aplikácie
Nastaviteľný elektronický termostat so spínacím kontaktom (NO) a externým senzorom určený na vypínanie ventilátorov alebo chladiaceho zariadnia s DC napájaním.
Dopyt na produktPorovnať
Popis produktu
Elektronický termostat so spínacím kontaktom (NO) a externým senzorom je určený na reguláciu ventilátora alebo chladiaceho zariadenia v okamžiku, kedy teplota vo vnútri rozvádzačovej skrine presiahne nastavenú hodnotu.
Riadená regulácia zvyšuje životnosť ventilátora a predlžuje účinnosť filtračných vložiek. Externý senzor môže byť umiestnený v akejkoľvek časti skrine, kde je potreba riadiť teplotu.
- Externý senzor na meranie teploty
- Použiteľný pre DC aplikácie
- Nízká hysterézia
- Jednoduchá montáž na DIN lištu
- Jednoduché ovládanie
- Vysoký spínací výkon
Rozšírené informácie
Rozmerová schéma termostatu
Rozmerová schéma externého senzora
Schéma zapojenia
Príklad zapojenia
Technické parametre
| Hysterézia spínania (teploty) | 3 K (± 1 K tolerancia) pri +25 °C (+77 °F), 50 % RV |
|---|---|
| Reakčná doba | cca. 5 s |
| Externý senzor | dĺžka 2 m so vsuvnou koncovkou (zahrnutá v dodávke) |
| Typ kontaktu | elektronický kontakt NO (MOSFET) |
| Životnosť | > 100 000 cyklov |
| Napájacie napätie | 20 V až 56 V DC |
| Optická indikácia | LED |
| Pripojenie | 6-pólová svorkovnica: lankový vodič1 1,5 mm2 (AWG 16); max. 2,5 mm2 (AWG 12) |
| Prichytnie | príchytka pre 35 mm DIN lištu, EN 60175 |
| Kryt | šedý plast podľa UL94 V-0 |
| Rozmery | 93×53×44 mm |
| Hmotnosť | cca. 120 g (vrátane externého senzora) |
| Montážna poloha | vertikálna |
| Skladovacia teplota | -40 až +80 °C (-40 až +176 °F) |
| Skladovacia/Prevádzková vlhkosť | max. 90% RV (nekondenzujúca) |
| Stupeň krytia | IP20 |
| Schválenie | UL File no. E164102, VDE, EAC |
| - 1 pri prepojení s lanovými vodičmi je potreba použiť konektory káblov - zmena parametrov (nastavovací rozsah v °F) na dotaz |
|
| Objednacie číslo | Max. vypínací prúd |
Prevádzková teplota | Rozsah nastavenia teploty |
| 01011.0-21 | DC 13 A | -30 až +50 °C (-22 až +122 °F) | -10...+50 °C |
|---|---|---|---|
| 01011.0-22 | DC 11 A | -30 až +60 °C (-22 až +140 °F) | 0...+60 °C |
