DS0107 - Trojfázové ochranné oddeľovacie transformátory

Trojfázové ochranné oddeľovacie transformátory na napájanie v zdravotníckych priestoroch

Trojfázové ochranné oddeľovacie transformátory.

Dostupnosť: Na požiadanie
Zvoľte variantu (25)
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Varianty k produktu DS0107 - Trojfázové ochranné oddeľovacie transformátory (25)

Filtrace
Menovitý výkon
Primárne napätie
Sekundárne napätie
GreenLine
DS0107/2000 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/2000
Prim. 3AC 400V
Sek. 3NAC 230V
2,0kVA
OBJ: B924694
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/3150 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/3150
Prim. 3AC 400V
Sek. 3NAC 230V
3,15kVA
OBJ: B924106
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/4000 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/4000
Prim. 3AC 400V
Sek. 3NAC 230V
4,0kVA
OBJ: B924121
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/5000 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/5000
Prim. 3AC 400V
Sek. 3NAC 230V
5,0kVA
OBJ: B924112
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/6300 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/6300
Prim. 3AC 400V
Sek. 3NAC 230V
6,3kVA
OBJ: B924107
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/8000 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/8000
Prim. 3AC 400V
Sek. 3NAC 230V
8,0kVA
OBJ: B924628
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/10000 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/10000
Prim. 3AC 400V
Sek. 3NAC 230V
10,0kVA
OBJ: B924672
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/3150-2 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/3150-2
Prim. 3AC 400V
Sek. 3NAC 230V
29kg Cu
3,15kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924646
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/4000-2 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/4000-2
Prim. 3AC 400V
Sek. 3NAC 230V
31kg Cu
4kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924647
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/5000-2 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/5000-2
Prim. 3AC 400V
Sek. 3NAC 230V
5kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924648
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/6300-2 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/6300-2
Prim. 3AC 400V
Sek. 3NAC 230V
49kg Cu
6,3kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924649
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107/8000-2 Oddeľovací transf. trojfázový
Oddeľovací transf. trojfázový
DS0107/8000-2
Prim. 3AC 400V
Sek. 3NAC 230V
59kg Cu
8kVA
Náběhový proud < 8xIn, proud naprázdno a napětí nakrátko < 2%
OBJ: B924650
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

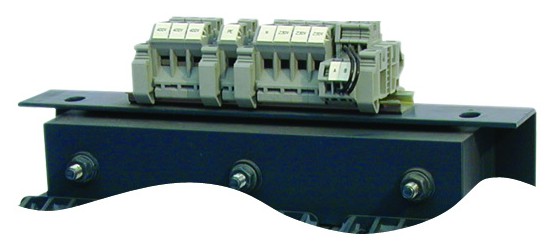

DS0107 verzia K
Oddeľovací transf. trojfázový
DS0107/2000K
Prim. 3AC 400V
Sek. 3NAC 230V
2,0kVA
svorkovnice shora
OBJ: B924687
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia K
Oddeľovací transf. trojfázový
DS0107/3150K
Prim. 3AC 400V
Sek. 3NAC 230V
3,15kVA
svorkovnice shora
OBJ: B924688
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia K
Oddeľovací transf. trojfázový
DS0107/4000K
Prim. 3AC 400V
Sek. 3NAC 230V
4kVA
svorkovnice shora
OBJ: B924689
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia K
Oddeľovací transf. trojfázový
DS0107/5000K
Prim. 3AC 400V
Sek. 3NAC 230V
5kVA
svorkovnice shora
OBJ: B924690
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia K
Oddeľovací transf. trojfázový
DS0107/6300K
Prim. 3AC 400V
Sek. 3NAC 230V
6,3kVA
svorkovnice shora
OBJ: B924691
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia K
Oddeľovací transf. trojfázový
DS0107/8000K
Prim. 3AC 400V
Sek. 3NAC 230V
8kVA
svorkovnice shora
OBJ: B924692
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia K
Oddeľovací transf. trojfázový
DS0107/10000K
Prim. 3AC 400V
Sek. 3NAC 230V
10kVA
svorkovnice shora
OBJ: B924693
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

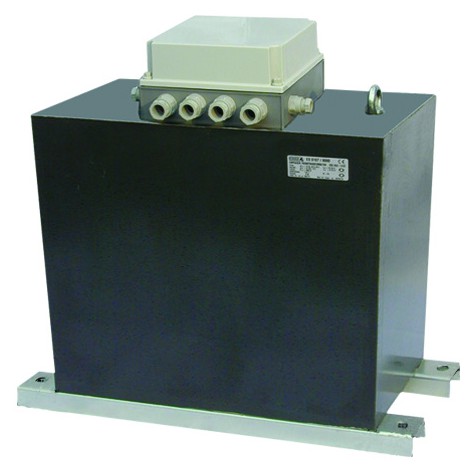

DS0107 verzia SK2
Oddeľovací transf. trojfázový
DS0107/3150SK2
Prim. 3AC 400V
Sek. 3NAC 230V
3,15kVA
zapouzdřené provedení
OBJ: B924122
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia SK2
Oddeľovací transf. trojfázový
DS0107/4000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
4kVA
zapouzdřené provedení
OBJ: B924123
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia SK2
Oddeľovací transf. trojfázový
DS0107/5000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
5kVA
zapouzdřené provedení
OBJ: B924124
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia SK2
Oddeľovací transf. trojfázový
DS0107/6300-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
6,3kVA
zapouzdřené provedení
OBJ: B924125
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia SK2
Oddeľovací transf. trojfázový
DS0107/8000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
8kVA
zapouzdřené provedení
OBJ: B924126
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
DS0107 verzia SK2
Oddeľovací transf. trojfázový
DS0107/10000-SK2
Prim. 3AC 400V
Sek. 3NAC 230V
10kVA
zapouzdřené provedení
OBJ: B924678
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k DS0107 - Trojfázové ochranné oddeľovacie transformátory

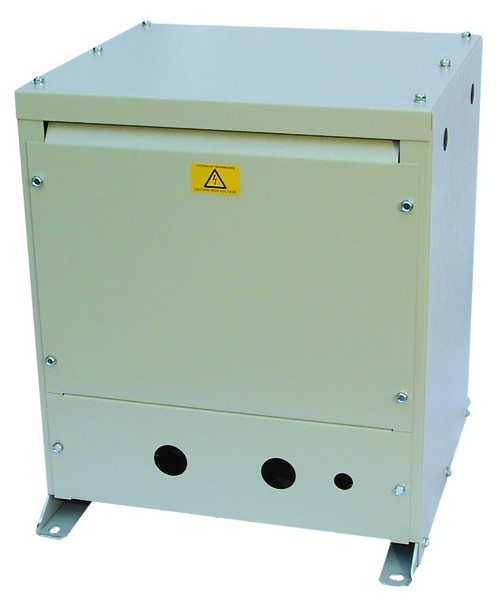

ESDS0107 kryt 1PH transformátora IP23
Kryt transformátorov IP23 / RAL7032
ESDS0107-1
Ocelový kryt s krytím IP23 pro oddělovací transformátory řady:
ES710 a ES710-GL od 3,15 do 10kVA se standardní svorkovnicí
DS0107 od 3,15 do 5kVA
OBJ: B924673
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
539 EUR/ks
646,80 EUR s DPH
Porovnání
+-
Košík
ESDS0107 kryt 1PH transformátora IP23
Kryt transformátorov IP23 / RAL7032
ESDS0107-2
Kryt transformátoru IP23 pro DS0107/6300...DS0107/10000
OBJ: B924674
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
618 EUR/ks
741,60 EUR s DPH
Porovnání
+-
Košík

Popis produktu

  • Transformátory majú vstavané termočlánky v súlade s DIN 44081 (120 °C)
  • Statické tienenie medzi primárnym a sekundárnym vinutím je pripojené k izolovanému vývodu
  • Vinutia sú galvanicky izolované
  • Stupeň krytia IP23 s krytom
  • Bezpečnostná trieda II (voliteľne: kompletne zapuzdrená varianta - SK2)
  • Vystužená izolácia
  • Trieda izolácie: ta 40/E
  • Pripojenie: svorkovnica so šraubovými spojmi
  • Upevnenie pomocou izolovaného profilu
  • Transformátory sú určené do trvalej prevádzky

Rozšírené informácie

Popis a použitie

  • Transformátory řady DS710 mají zesílenou izolaci a vyhovují požadavkům normy ČSN EN 61558-2-15, STN EN 61558-2-15, DIN EN 61558-1 (VDE 570 část 1) a DIN EN 61558-2-15 (VDE 0570 část 2-15), .
  • Transformátory rovněž splňují požadavky normy ČSN 332140 včetně TNI 332140, STN 332140 a  DIN VDE 0100-710 (VDE 0100 část 710):2002-11 pro napájení zdravotnických prostorů skupiny 2.
  • Vinutia sú galvanicky oddelené a je medzi ne umiestnené statické tienenie, ktoré slúži k obmedzeniu vplyvu elektrického rušenia
  • Upevňovacie profily sú izolované od jadra transformátoru čo zaručuje konštrukciu izolovanej sústavy podľa požiadaviek normy DIN VDE 0100-710 (VDE 0100 časť 710): 2002-11, článok 710.512.1,6,2).
  • Transformátory sú konštruované na montáž v horizontálnej i vertikálnej polohe. Ochrana proti korózii je zaručená kompletnou impregnáciou pomocou živice.
  • Transformátory sú konštruované pre použitie v suchom prostredí.
  • Transformátory série SK2 sú kompletne zapuzdrené a splňujú požiadavky bezpečnostnej triedy II.

Kryt

  • Pre všetky štandardné typy transformátorov je možné dodať oceľový lakovaný kryt s otvormi pre vstup kabeláže, ktorý má kryt IP23.
  • Rozmery krytu (šírka × hĺbka × výška) 430 × 380 × 500 mm, hmotnosť cca. 16 kg (ESDS0107-1) alebo 600 × 420 × 500 mm a hmotnosť cca. 23 kg (ESDS0107-2).

Ďalšie ustanovenia normy DIN VDE 0100-710

  • Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch nie je prípustné použitie ochrany proti preťaženiu u oddeľovacích transformátorov.
  • Norma DIN VDE 0100-710 (VDE0100 časť 710):2002-11 článok 710.512.1.6.2 stanoví, že v zdravotníckych IT sieťach v zdravotníckych priestoroch by mali byť použité jednofázové oddeľovacie ochranné transformátory a ich menovitý výkon by mal byť väčší ako 3,15 kVA a menší ako 8,00 kVA

Konstrukční provedení

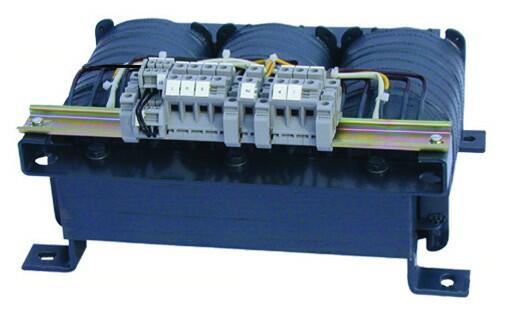

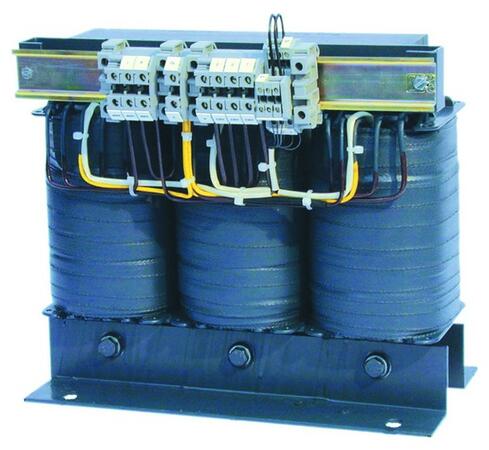

Séria STANDARD Séria SK2
Konštrukcia oddeľovacích transformátorov DS0107, séria STANDARD Konštrukcia oddeľovacích transformátorov DS0107, séria SK2

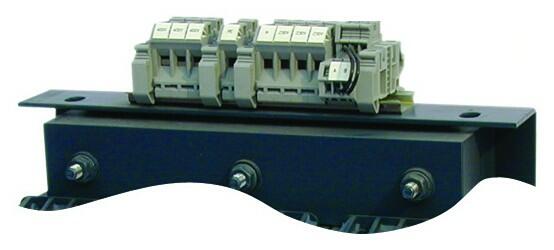

Séria LG Séria K
Konštrukcia oddeľovacích transformátorov DS0107, séria LG Konštrukcia oddeľovacích transformátorov DS0107, séria K
Kryt IP23
Ochranný kryt transformátora IP23

Technické parametre

Typ DS0107/3150 DS0107/4000 DS0107/5000 DS0107/6300 DS0107/8000
Menovitý výkon P2n 3150 VA 4000 VA 5000 VA 6300 VA 8000 VA
Men. frekvencia f 50...60 Hz
Vstupné napätie U1n 3AC 400 V
Výstupné napätie U2n 3(N)AC 230 V
Vstupný prúd I1n 4,9 A 6,1 A 7,7 A 9,8 A 12,2 A
Výstupný prúd I2a 7,9 A 10,0 A 12,6 A 15,8 A 20,1 A
Nábehový prúd IE < 12 × In A
Unikajúci prúd Iu ≤ 500 µA
Poistka Ip 16 A gL/gG 20 A gL/gG 20 A gL/gG 25 A gL/gG 35 A gL/gG
Prúd naprázdno Io ≤ 3,0 % ≤ 3,0 % ≤ 3,0 % ≤ 3,0 % ≤ 3,0 %
Napätie naprázdno Uo ≤ 235 V ≤ 234 V ≤ 236 V ≤ 236 V ≤ 235 V
Napätie nakrátko UK ≤ 2,9 % ≤ 2,8 % ≤ 3,0 % ≤ 2,8 % ≤ 2,8 %
Indukcia 0,80 T 0,86 T 0,80 T 0,80 T 0,80 T
Odpor primáru R1 0,70 Ω 0,42 Ω 0,38 Ω 0,33 Ω 0,26 Ω
Odpor sekundáru R2 0,17 Ω 0,13 Ω 0,12 Ω 0,07 Ω 0,055 Ω
Účinnosť η 96 % 95 % 95 % 96 % 96 %
Straty v železe ΔPFE 51 W 70 W 75 W 80 W 96 W
Straty v medi ΔPCU 105 W 115 W 170 W 200 W 255 W
Okolitá teplota υ < 40 °C
Teplota naprázdno Δυ0 < 21 °C < 24 °C < 28 °C < 24 °C < 27 °C
Teplota pri plnom zaťažení Δυn < 50 °C < 53 °C < 67 °C < 60 °C < 72 °C
Orientačné rozmery 1/
(šírka×hĺbka×výška)
280×220
×370 mm
280×220
×370 mm
280×245
×370 mm
280×260
×370 mm
280×290
×370 mm
Orientačná hmotnosť 1/ 63 kg 70 kg 77 kg 97 kg 107 kg

Hodnoty uvedené v tabuľke platia pre menovitú frekvenciu siete 50 Hz a teplotu okolia 40 °C, pre štandardnú činnosť transformátora musí byť zaistená voľná cirkulácia vzduchu. Pri vyššej teplote okolia bude výkon transformátoru nižší. 1) Konkrétne rozmery a hmotnosť podľa jednotlivých konštrukcií na vyžiadanie

Súbory na stiahnutie

Filtrace
Typ dokumentu

Súvisiace produkty

isoMED427P - Monitor izolačného stavu pre zdravotnícke priestory
Varianty: 2
isoMED427P

Strážič izolačného stavu pre jednofázové striedavé IT siete 230 V určený na monitorovanie lekárskych a zdravotníckych priestorov s integrovaným monitorovaním zaťaženia a teploty oddeľovacích transformátorov a generátorom prúdu pre lokalizáciu poruchy.

Porovnání
Skladom v GHVDetail produktu
CMS460-D4 - Viackanálový monitor prúdov
CMS460-D4

Prúdový monitor s tromi meracími kanálmi pre monitorovanie trojfázových oddeľovacích transformátorov s prúdmi v zdravotníckych aplikáciách

670 EUR
804 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Podujatia

Elektrotechnická ROADSHOW 2024 v Plzni
21.05.2024
Skupina štyroch popredných spoločností z celej krajiny prináša elektrotechnickú roadshow plnú inovácií pre projektantov elektrických zariadení, výrobcov rozvádzačov, priemyselné podniky a elektroinštalačné...
Elektrotechnická ROADSHOW 2024 v Ústí nad Labem
22.05.2024
Skupina štyroch popredných spoločností z celej krajiny prináša elektrotechnickú roadshow plnú inovácií pre projektantov elektrických zariadení, výrobcov rozvádzačov, priemyselné podniky a elektroinštalačné...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
* Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma* Testery izolácie 5000 V C.A 6505 a...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
