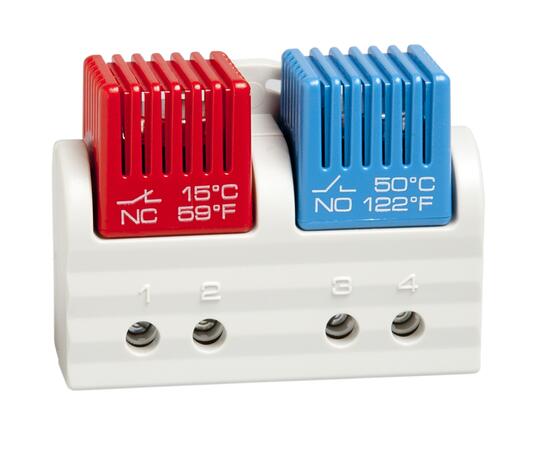

FTD 011 - Dvojitý termostat
Dva termostaty v jednom puzdre s pevne nastavenými teplotami. Obsahuje rozpínací i spínací kontakt.
Dopyt na produktPorovnať
Varianty k produktu FTD 011 - Dvojitý termostat (2)
Rozpínací kontakt (NC): Teplota vypnutí - +15°C/+59°F (tolerance +-5K), Teplota zapnutí - +5°C/+41°F (tolerance +-5K)
Spínací kontakt (NO): Teplota vypnutí - +40°C/+104°F (tolerance +-7K), Teplota zapnutí - +50°C/+122°F (tolerance +-6K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Rozpínací kontakt (NC): Teplota vypnutí - +15°C/+59°F (tolerance +-5 K), Teplota zapnutí - +5°C/+41°F (tolerance +-5 K)
Spínací kontakt (NO): Teplota vypnutí - +25°C/+77°F (tolerance +-7 K), Teplota zapnutí - +35°C/+95°F (tolerance +-6 K)
Maximální spínaný výkon: AC 250 V, 5 (1,6) A, AC 120 V, 10 (2) A, DC 30 W
Maximální spínaný proud: AC 16 A na 10 sec.; Materiál: bimetal; Montáž: na DIN lištu
Kryt: plast podle UL94 V-0; Barva: světle šedá; Rozměry: 47x63x33mm; Hmotnost: 40g
Stupeň krytí: IP20; Schválení: VDE, UL File No. E164102 a EAC.
Popis produktu
Dva termostaty v jednom púzdre s pevne nastavenými teplotami. Rozpínací kontakt (NC) pre reguláciu výhrevných telies alebo spínanie signalizačných zariadení, kedy teplota klesne pod minimálnu hodnotu. Kontakt sa otvára pri rastúcej teplote. Spínací kontakt (NO) pre reguláciu ventilátorov, výmenníkov tepla alebo spínanie signalizačných zariadení pri prekročení teplotného limitu. Kontakt sa pri rastúcej teplote spína. Výhrevné a chladiace zariadenia môžu byť spínané nezávisle na sebe s teplotnou odchýlkou na rozdiel od bežne používaných prepínacích kontaktov.
- Spínací i rozpínací kontakt v jednom puzdre
- Pevne nastavné teploty
- Vysoká spínacia presnosť
- Montáž na DIN lištu
Rozšírené informácie
Schéma
Príklad zapojenia
Technické parametre
| Čidlo | termostatický bimetal |
|---|---|
| Typ kontaktu | okamihový kontakt |
| Životnosť | > 100 000 cyklov |
| Max. spínaný výkon | AC 250 V, 5 (1,6) A / AC 120 V, 10(2)A DC 30 W |
| Spínací prúd | max. AC 16 A po dobu 10sec. |
| Pripojenie | štvorpólová svorka 2,5 mm2, uťahovací moment 0,8 Nm |
| Uchytenie | príchytka pre 35 mm DIN lištu |
| Kryt | svetlo šedý plast podľa UL94 V-0 |
| Rozmery | 47×64×33 mm |
| Hmotnosť | cca. 40 g |
| Montážna poloha | ľubovoľná |
| Prevádzková teplota | -40 až +80 °C |
| Skladovacia teplota | -45 až +80 °C |
| Prevádzková/Skladovacia vlhkosť | max. 95% RV (nekondenzujúca) |
| Stupeň krytia | IP20 |
| Schválenie | VDE + UL File No. E164102 |
| Objednacie číslo | Rozpínací kontakt (NC) | Spínací kontakt (NO) | ||
| Rozpínacia teplota | Spínacia teplota | Spínacia teplota | Rozpínacia teplota | |
| 01163.0-00 | 15 °C / 59 °F (±5 K tolerancia) |
5 °C / 41 °F (±5 K tolerancia) |
50 °C / 122 °F (±6 K tolerancia) |
40 °C / 104 °F (±7 K tolerancia) |
|---|---|---|---|---|
| 01163.0-01 | 25 °C / 77 °F (±5 K tolerancia) |
15 °C / 59 °F (±5 K tolerancia) |
60 °C / 140 °F (±6 K tolerancia) |
50 °C / 122 °F (±7 K tolerancia) |
| 01163.0-02 | 15 °C / 59 °F (±5 K tolerancia) |
5 °C / 41 °F (±5 K tolerancia) |
35 °C / 95 °F (±6 K tolerancia) |
25 °C / 77 °F (±7 K tolerancia) |
| Objednacie číslo | Spínací kontakt (NO) | Spínací kontakt (NO) | ||
| Spínacia teplota | Rozpínacia teplota | Spínacia teplota | Rozpínacia teplota | |
| 01164.0-00 | 50 °C / 122 °F (±6 K tolerancia) |
40 °C / 104 °F (±7 K tolerancia) |
60 °C / 140 °F (±6 K tolerancia) |
50 °C / 122 °F (±7 K tolerancia) |
