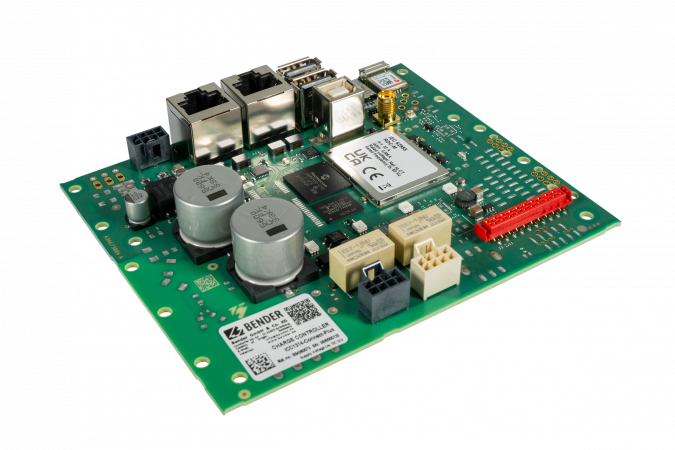

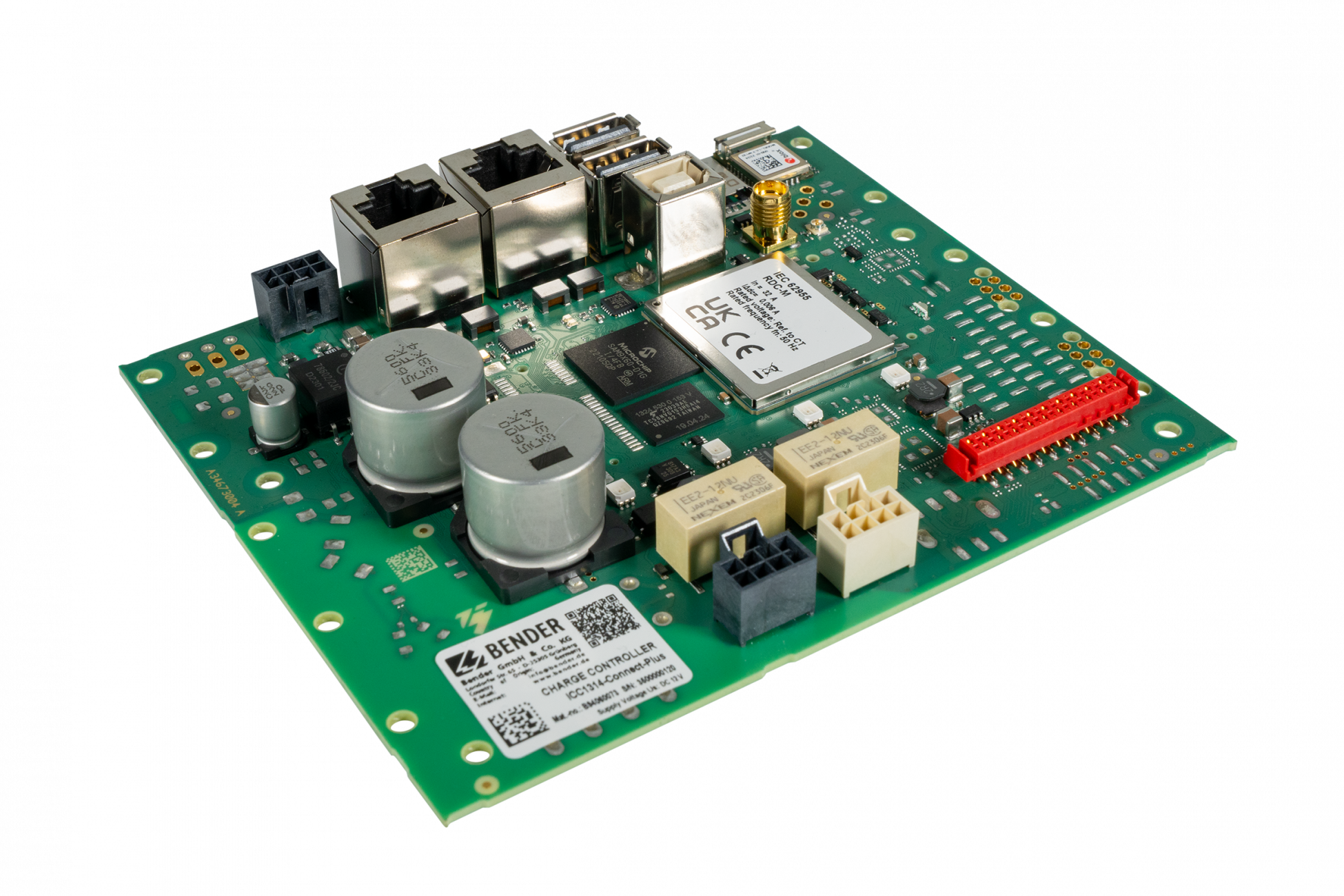

ICC1314 - Regulátor nabíjania pre nabíjacie stanice elektromobilov v prevedení DPS

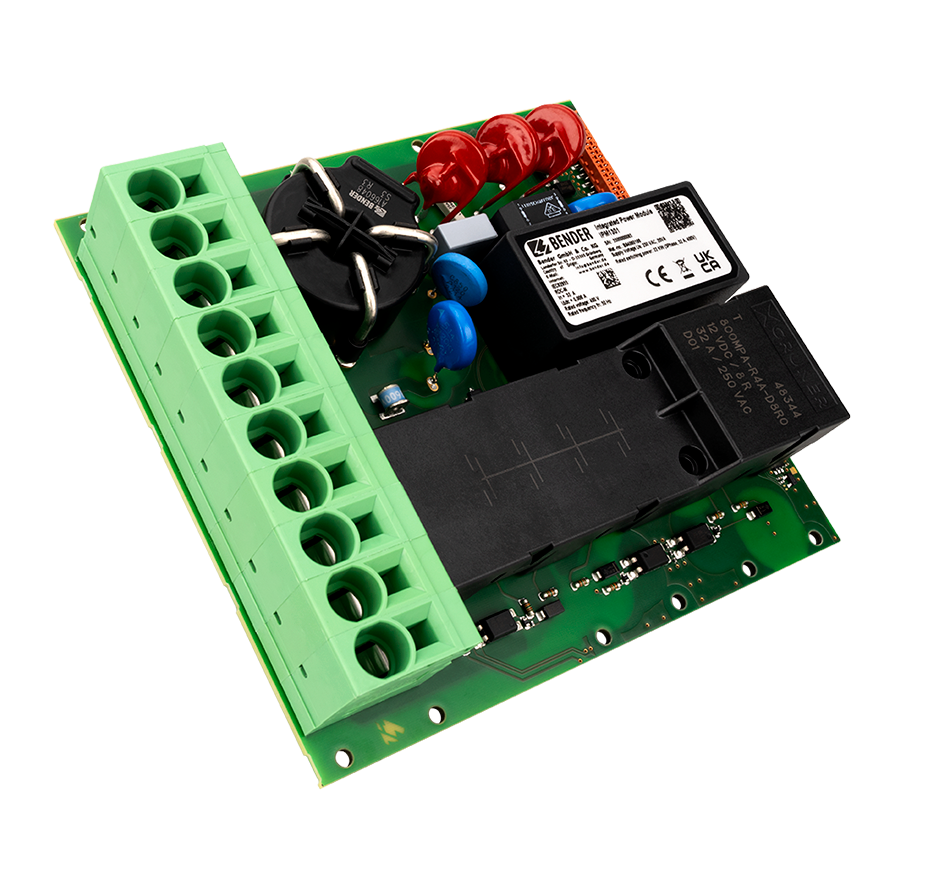

Regulátor nabíjania ICC1314 je centrálnym prvkom nabíjacích staníc pre elektromobily v rôznych prevedeniach (stanice na podlahe, nástenné stanice, stanice na stĺpoch verejného osvetlenia a pod.). Prístroj riadi funkciu nabíjacej stanice v súlade s normou IEC 61851-1. Regulátor ovláda a reguluje nabíjací prúd prostredníctvom výkonového modulu radu IPM1xxx. Výkonový modul je pripojený k zásuvke typu 1 alebo 2 a zároveň zabezpečuje uzamknutie kábla počas nabíjania a detekciu zlepenia kontaktov.

Regulátor nabíjania sleduje jednotlivé časti nabíjacej stanice, ako sú elektromer, výkonový modul, používateľské rozhrania alebo nabíjacia zásuvka. Prístroj môže byť trvalo dostupný prostredníctvom siete 4G.
4G modem je súčasťou regulátora v prevedeniach Connect Plus a Connect Plus G1.

Na komunikáciu s backend systémom slúži protokol OCPP. Prístroj podporuje všetky aktuálne definované príkazy protokolu OCPP vrátane niektorých rozšírení špecifických pre konkrétneho výrobcu (príkazy typu DataTransfer). Regulátor úspešne absolvoval testy kompatibility s poskytovateľmi backend služieb (napr. has-to-be, Virta a NewMotion).

Aplikácie

• AC a 3NAC nabíjacie stanice do 80 A
• Domáca nabíjacia stanica bez autorizácie
• Verejné a podnikové nabíjacie stanice s autorizáciou
• Nabíjacie stanice integrované do siete verejného osvetlenia

Prehľad funkcií (v závislosti od variantu prístroja)

• Nabíjací systém môže byť vybavený elektromerom. Elektromery s rozhraním Modbus RTU je možné pripojiť priamo k regulátoru nabíjania. Okrem toho je možné na účely riadenia energie pripojiť druhý elektromer prostredníctvom protokolu Modbus TCP cez rozhranie Ethernet alebo WiFi.
• Pre prevádzku regulátora nabíjania je nevyhnutné napájanie DC 12 V z výkonového modulu radu IPM1xxx.
• Funkčnosť regulátora nabíjania ICC1314 je možné rozšíriť o modul HMI1xx s RFID čítačkou a LED signalizáciou pre jednoduchú interakciu s používateľom.
• Proces nabíjania vozidla sa spúšťa sepnutím hlavného relé vo výkonovom module IPM1xxx.

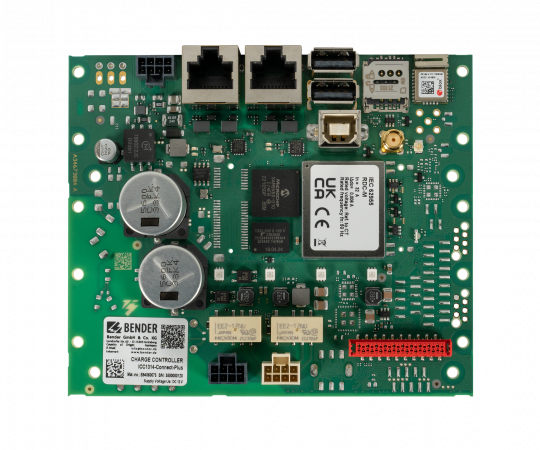

• Pri použití Micro SIM karty (nie je súčasťou dodávky): slot pre SIM kartu (k dispozícii len u prístrojov so 4G modemom) sa nachádza priamo na doske plošných spojov. SIM karta môže byť chránená PIN kódom, ktorý je možné nakonfigurovať v menu „Network“.
• U regulátorov nabíjania so 4G modemom je na doske plošných spojov k dispozícii konektor SMA pre externú 4G anténu.
• Pre detekciu reziduálneho prúdu v AC nabíjacom systéme je kombinácia regulátora nabíjania a výkonového modulu vybavená integrovaným senzorom pre monitorovanie stejnosmerného reziduálneho prúdu (RDC-M). Vďaka tomu je možné v inštalácii použiť prúdový chránič typu A (RCD).
• Výměna dát medzi vozidlom a nabíjacím systémom je možná prostredníctvom komunikácie Powerline (PLC) v súlade s normou ISO 15118.
• Dynamické riadenie záťaže (DLM): regulátor nabíjania je vybavený funkciou DLM, ktorú je možné plne využívať nezávisle od pripojenia k backendu. Detekuje, aký nabíjací prúd je privedený na jednotlivé fázy, čím zabraňuje vzniku špičkových a nevyvážených záťaží. Je tiež možné riadiť systém na základe dodávky energie zo solárneho zdroja a v rámci DLM prioritizovať jednotlivé nabíjacie body. Maximálny počet nabíjacích bodov v sieti je 250.
• Bezpečnostné funkcie regulátora nabíjania:
  - ukončenie nabíjacieho procesu po vybavení prúdového chrániča (RCD) v dôsledku reziduálneho prúdu,
  - detekcia kritických reziduálnych prúdov pomocou senzora RCM. Táto detekcia môže pre vlastníka vozidla slúžiť ako včasné varovanie, za predpokladu, že je regulátor pripojený k systému riadenia energie a tento systém túto funkciu podporuje.

Normy

Regulátor nabíjania ICC1314 odpovedá požiadavkám:

• IEC 61851-1 (Systém nabíjania elektrických vozidiel)
• IEC 62955 (Prístroje pre detekciu reziduálnych prúdov)
• ISO 15118:2015 (PLC - PowerLine Communication)
