ICC1324 - Regulátor nabíjania pre nabíjacie stanice elektromobilov v prevedení DPS
Riadiaca jednotka pre verejné aj domáce nabíjacie stanice elektrických vozidiel.
Regulátor nabíjania pre verejné a domáce nabíjacie stanice z AC a 3NAC sietí do 80 A s možnosťou komunikácie 4G, ethernet, WiFi a USB a s autorizáciou pomocou RFID kariet. Protokoly OCPP 1.5 a 1.6, eternet Modbus RTU, Modbus TCP a PLC. V prevedení dosky plošných spojov.
Dopyt na produktPorovnať

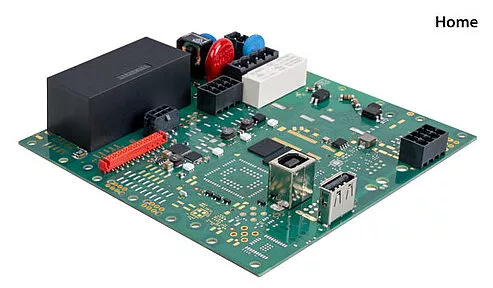

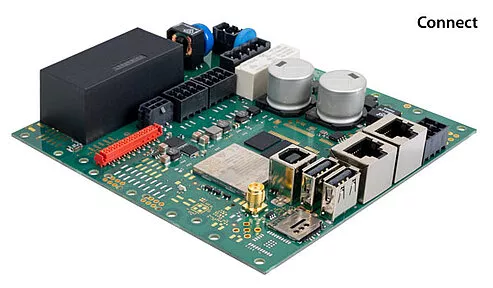

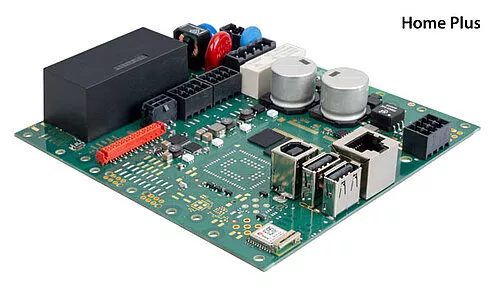

Varianty k produktu ICC1324 - Regulátor nabíjania pre nabíjacie stanice elektromobilov v prevedení DPS (4)
- 2 x Ethernet, 3 x USB
- Modbus TCP/RTU pro komunikaci s vybranými elektroměry
- Externí Modbus RTU pro komunikaci s dohledovým systémem
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- 2 x výstupní relé 12 V
- 2 x Ethernet, 3 x USB
- Modbus TCP/RTU pro komunikaci s vybranými elektroměry
- Externí Modbus RTU pro komunikaci s dohledovým systémem
- OCPP 1.5 a 1.6, Control Pilot a Proximity Pilot
- PLC ISO 15118
- výstupní relé 12 V
- 1 x Ethernet, 3 x USB
- Modbus TCP/RTU pro komunikaci s vybranými elektroměry
- Control Pilot a Proximity Pilot
- PLC ISO 15118
- Control Pilot a Proximity Pilot
Voliteľné príslušenstvo k ICC1324 - Regulátor nabíjania pre nabíjacie stanice elektromobilov v prevedení DPS
(1 x 2 pólový, 1 x 4 pólový, 3 x 8 pólový konektor)
(50 x 2 pólový, 50 x 4 pólový, 150 x 8 pólový konektor)
(50 x 2 pólový, 100 x 8 pólový konektor)
Použití s ICC1324, CC613,CC612, RCMB104, RDC104.
Pro připojení k CC612/613, ICC1324 je nutný kabel.
l = 180 mm
l = 325 mm
l = 600 mm
l = 1.470 mm
RFID čtečka
Optická signalizace pomocí LED
Vstup 1 x DI, výstup 1 x relé
Připojení po USB

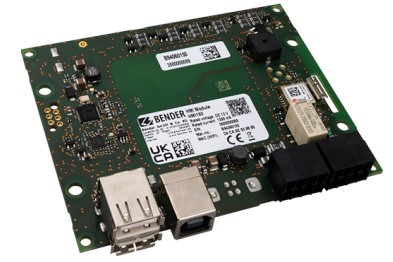

RFID čtečka
Optická (LED) a akustická signalizace (bzučák)
Integrované WiFi, USB host
Vstup 1 x DI, výstup 1 x relé, externí LED
Připojení po USB
Popis produktu
- Regulátor nabíjania podľa štandardu IEC 61851-1, režim 3
- Certifikácia Plug&Charge (s výnimkou verzie "Home")
- Konfigurovateľný ako master alebo slave: nabíjacia stanica môže byť tvorená viacero nabíjacími bodmi, v takom prípade pracuje jeden regulátor ako mastr s modemom 4G, ostatné regulátory sú nastavené ako slave a bez 4G konektivity
- Dynamická správa záťaže pre optimálne rozdelenie dostupného výkonu medzi všetky nabíjacie body s možnosťou zohľadnenia ďalších záťaží v danej lokalite
- Vstavaný monitor DC reziduálnych prúdov (v inštalácii je možné použiť prúdový chránič typu A), voliteľná dĺžka kábla k externému meraciemu transformátoru
- Núdzové odblokovanie nabijacieho kábla na základe monitorovania napájacieho napätia
- Možnosť použiť v jednofázových a trojfázových sieťach až do hodnoty nabíjacieho prúdu 80 A
- Komunikačné protokoly OCPP 1.5 a OCPP 1.6 v súlade so službami JSON, SOAP
- Podporované mobilné siete: 4G (LTE), 3G (UMTS) a 2G (GSM) vďaka vstavanému 4G modemu (voliteľná funkcia) vestavěnému 4G modemu
- 2 x ethernet a vstavaný WiFi modem
- 3 USB rozhranie:
- jedno pre nastavovanie prístroja a aktualizáciu firmware
- dve rozhrania pre periférie - Integrovaná komunikácia s vozidlom - Control Pilot a Proximity Pilot (podľa IEC 61851-1)
- Nastaviteľná podpora domácich zásuviek
- Rozhranie pre elektromery: Modbus TCP a Modbus RTU
- Externé rozhranie Modbus pre diaľkové ovládanie prostredníctvom systémov riadenia spotreby energie
- Voliteľné externé moduly pre zákaznícke aplikácie (RFID čítačka, displej)
- Nastaviteľné rozhranie s dvomi vstupmi/výstupmi
- Vstavané teplotné čidlá pre riadenie hodnoty nabíjacieho prúdu v závislosti na aktulnej teplote okolia
- Protokol PLC (Powerline Communication) podľa štandardu ISO 15118
- Napájací výstup 15 V DC pre zákaznícke aplikácie
- Napájenie AC 230 V
K dispozícii sú celkom 4 varianty regulátora nabíjania ICC1324. Prehľad funkcionalít jednotlivých variantov nájdete v tabuľke, ktorá je k dispozícii v sekcii Súbory na stiahnutie.
Rozšírené informácie
Regulátor nabíjania ICC1324 je centrálnym prvkom nabíjacích staníc pre elektromobily v rôznych prevedeniach (stojanové stanice, stanice na stenu, stanice na stĺpoch verejného osvetlenia apod.). Prístroj riadi funciu stanice v súlade s IEC 61851-1. Regulátor ovláda pripojenie nabíjacieho obvodu (zásuvka typu 1 alebo 2) prostredníctvom stýkača a akčným členom zamyká kábel v priebehu nabíjania. Pre ovládanie stýkača slúži vstavané relé s napätím 230 V a menovitým prúdom 4 A.

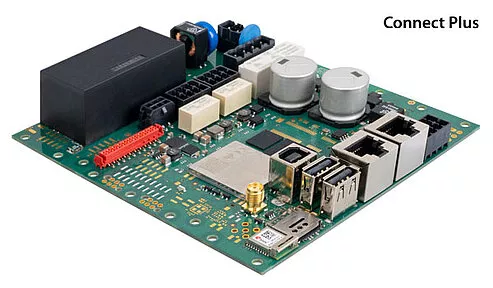

Regulátor nabíjania sleduje jednotlivé časti nabijacej stanice ako elektromer, stýkač, užívateľské rozhranie alebo nabíjacia zásuvka. Prístroj môže byť trvalo dostupný prostredníctvom siete 4G. 4G modem je súčasťou regulátora v prevedení Connect Plus.
Pre komunikáciu s backend systémom slúži protokol OCPP. Prístroj obsahuje všetky aktuálne definované príkazy protokolu OCPP vrátane niektorých rozšírení špecifických pre konkrétnych výrobcov (príkazy typu DataTransfer). Regulátor úspešne absolvoval testy kompatibility s poskytovateľmi backend služieb (napr. has-to-be, Virta a NewMotion).
Aplikácie
- AC a 3NAC nabíjacie stanice do 80 A
- Domáca nabíjacia stanica bez autorizácie
- Verejné a podnikové nabíjacie stanice s autorizáciou
- Nabíjacie stanice integrované do siete verejného osvetlenia
Prehľad funkcií
Regulátor riadi stýkačom pripojenie nabíjacieho obvodu (zásuvka typu 1 alebo 2) a akčným členom zamyká kábel v priebehu nabíjania. Pre ovládanie stýkača slúži vstavané relé 230 V.
- Nabíjací systém môže byť osadený elektromerom. Pre priame pripojenie digitálnych elektromerov sú k dispozícii rozhrania Modbus RTU a Modbus TCP.
- Regulátor vyžaduje napájanie 230 V AC.
- Pre jednoduchú identifikáciu zákazníkov je možné prístroj doplniť o čítačku RFID.
- Stýkač nabíjacieho obvodu je ovládaný vstavaným relé 230 V.
- Použitie karty mikroSIM (nie je súčasťou dodávky prístroja): regulátor nabíjania vo verzii so vstavaným 4G modemom je vybavený slotom pre kartu mikroSIM. Slot je umiestnený na doske plošného spoja (svorkovnica E). SIM karta môže byť chránená PINom. PIN a nastavenie APN je možné konfigurovať prostredníctvom menu "Operator".
- Prístroje so vstavaným 4G modemom majú na doske plošného spoja osadený anténny konektor.
- Na detekciu DC reziduálneho prúdu je regulátor vybavený integrovaným monitorom RDC-M (residual direct current monitoring module), ktorý využíva externý merací prúdový transformátor. Vďaka tejto funkcii je možné v nabíjacej stanici použiť menej nákladný prúdový chránič typu A namiesto inak nevyhnutného chrániča typu B.
- Pre dátovú komunikáciu medzi vozidlom a nabíjacou stanicom je možné využiť protokol PLC (Powerline Communication) podľa štandardu ISO 15118.
- Dynamická správa záťaže:
Regulátor nabíjania má implementovanú dynamickú správu záťaže, ktorej funkcia je úplne nezávislá na pripojení k backend systému. Software dokáže rozdeliť nabíjacie prúdy medzi jednotlivé fázy s cieľom minimalizovať prúdové špičky a obmedziť nesymetriu zaťaženia. Maximálny počet takto prepojených nabíjacích miest je až 250. - Regulátor trvalo sleduje priebeh nabíjacieho procesu s cieľom zaistiť maximálnu bezpečnosť:
- ukončenie nabíjacieho procesu po vybavení stýkače v dôsledku detekcie reziduálneho prúdu,
- detekcia poruchového prúdu vstavaným monitorom reziduálneho prúdu. Táto informácia môže byť predaná majiteľovi vozu prostredníctvom bakend systému (pokiaľ je backend systémom podporovaná).
Regulátor nabíjania so vstavaným modulom monitorovania prúdu (RDC-M) vyžaduje pre svoju funkciu externý merací prúdový transformátor (musí byť objednaný samostatne).
Normy
Regulátor nabíjania CC613 odpovedá požiadavkám:
- IEC 61851-1 (Systém nabíjania elektrických vozidiel)
- IEC 62955 (Prístroje pre detekciu reziduálnych prúdov)
- ISO 15118:2015 (PLC - PowerLine Communication)
