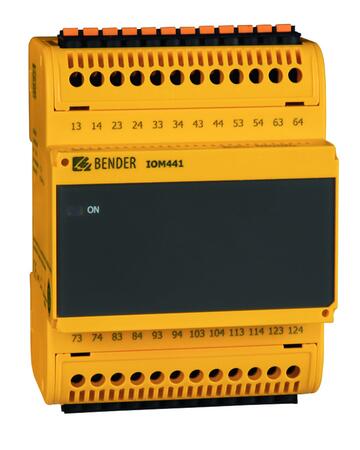

IOM441-S - Reléový modul
Rozširujúci reléový modul na vyhodnocovacej jednotke EDS44x
Prevodník IOM441 slúži na rozšírenie funkcie prístroja EDS44x na vyhľadávanie porúch izolácie. Modul obsahuje 12 bezpotenciálových reléových kontaktov konfigurovateľných v režime N/O alebo N/C.
Dopyt na produktPorovnať
Varianty k produktu IOM441-S - Reléový modul (2)
Nastavení N/O nebo N/C
Napájení po sběrnici (BB bus) z EDS44x
Nastavení N/O nebo N/C
Napájení po sběrnici (BB bus) z EDS44x
Provedení "W"
Popis produktu
Vlastnosti
Reléový modul IOM441-S slúži na rozšírenie funkcie prístroja EDS44x na vyhľadávanie porúch izolácie (základné zariadenie). Napríklad môžu byť za pomoci IOM441-S prevedené alarmové hlásenia základného zariadenia na 12 reléových kontaktov. Komunikácia medzi oboma zariadeniami prebieha prostredníctvom zbernice Bender (BB bus) umiestnenej na zadnej strane prístroja. Zbernica BB tiez poskytuje napájacie napätie pre IOM441-S a umožňuje aktualizáciu firmwaru.
Parametre aj spínacie stavy sú uložené priamo v IOM441-S. Niektoré základné zariadenia umožňujú pripojiť iba jeden prevodník IOM441-S (viď. technický list príslušného základného zariadenia).
Aplikácia
- Rozšírenie funkcie prístrojov a meracích kanálov v mieste poruchy izolácie o bezpotencionálové kontakty
Popis funkcie
Pre každý merací kanál základného zariadenia je k dispozícii alarmový kontakt, ktorý je možné využiť napríklad na vypnutie ističa, pokiaľ dôjde k prekročeniu alarmovej hodnoty v danom výstupnom obvode.
Rozšírené informácie
Rozmery púzdra IOM441
Technické parametre
| Izolácia podľa IEC 60664-1 | |
| Ochranné oddelenie (zosilnená izolácia) medze | (BB bus) - (reléové kontakty) |
|---|---|
| Menovité napätie izolácie | 250 V |
| Kategorieória prepätia | III |
| Stupeň znečistenia | 2 |
| Menovité impulzné výdržné napätie | 6 kV |
| Test dielektrika podľale IEC 61010-1 | AC 3,51 kV |
| Základná izolácia medze | (reléový kontakt) - (reléový kontakt) |
| Menovité napätie izolácie | 250 tieV |
| Kategória prepätia | III |
| Stupeň znečistenia | 2 |
| Menovité impulzné výdržné napätie | 4 kV |
| Test dielektrika podleľa IEC61010-1 | AC 2,21 kV |
| Napájacie napätie | |
| Napájacie napätie US | DC 24 V |
|---|---|
| Toleranceia US | 5 % |
| Vlastníá spotrřeba | < 1,7 W |
| Zobrazenie | |
| LED ON (signalizácia prevádzky) | zelená |
|---|---|
| Spínacie obvody | |
| Počet spínacích prvkov | 12 N/O kontaktov |
|---|---|
| Menovité spínacie napätie | AC 250 V/DC 30 V |
| Menovitý spínací prúd | 5 A |
| Maximálna záťaž kontaktu | 1 mA pri ≥ DC 5 V |
| EMC, klimatické podmienky | |
| EMC | IEC 61326-2-4 |
|---|---|
| Rozsah pracovných teplôt | -25…+55 °C |
| Rozsah pracovných teplôt - verzia "W" so zvýšenou mechanickou a klimatickou odolnosťou |
-40…+70 °C |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Stupeň krytia vnútorných komponentov/stupeň krytia svoriek |
IP40/IP20 |
| Rýchla montáž na DIN lištu | IEC 60715 |
| Uchytenie pomocou skrutiek | 2 x M4 s montážnou svorkou |
| Materiál púzdra | polykarbonát |
| Trieda horľavosti | UL 94 V-0 |
| Rozmery (š x v x h) | 72 x 93 x 63 mm |
| Hmotnosť | cca 180 g |
