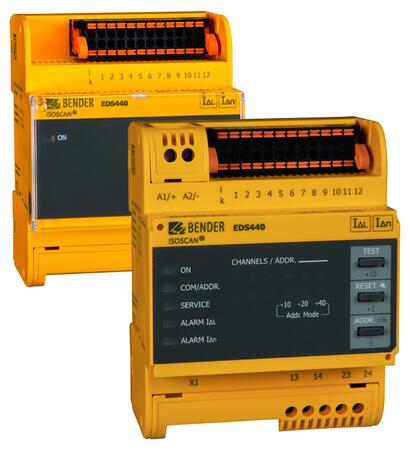

EDS440 / EDS441 - Prístroj pre vyhľadávanie porúch izolácie

Viackanálový lokalizátor pre vyhľadávanie porúch izolácie IFLS v DC, AC a 3AC IT sieťach podľa STN EN 61 557-9

Prístroje pre lokalizáciu porúch izolácie v AC, 3 AC a DC IT sieťach, v hlavných a riadiacich obvodoch v priemyslových inštaláciách, na lodiach, v zdravotníckych zariadeniach, alebo v diódovo oddelených DC IT sieťach v elektrárňach.

Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu EDS440 / EDS441 - Prístroj pre vyhľadávanie porúch izolácie (10)

Filtrace
Na sklade

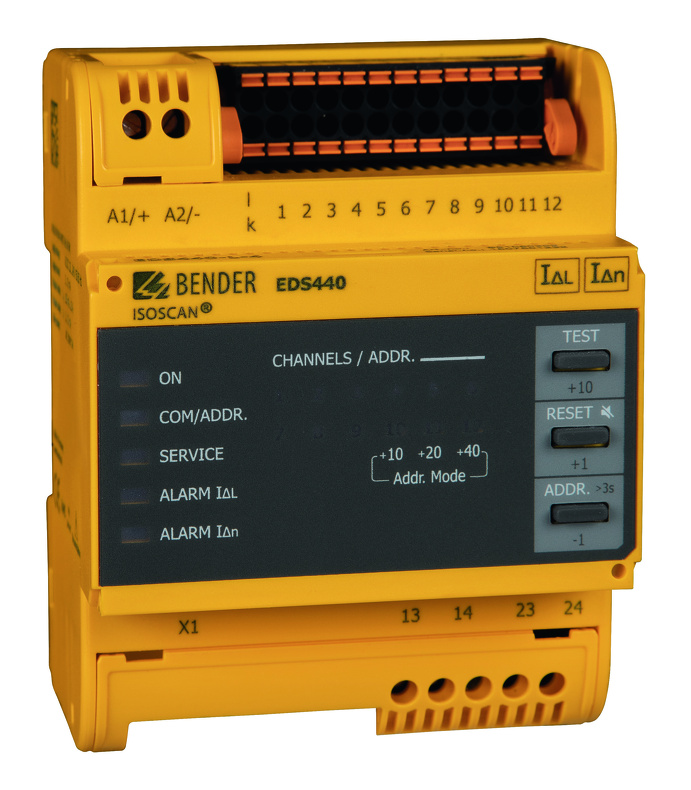

EDS440-L - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS440-L-4
EDS: 2...10 mA
RCM: 100 mA...10 A
12 měřicích kanálů
Signalizace pomocí LED
OBJ: B91080202
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-L - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS440W-L-4
EDS: 2...10 mA
RCM: 100 mA...10 A
Verze "W"
OBJ: B91080202W
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

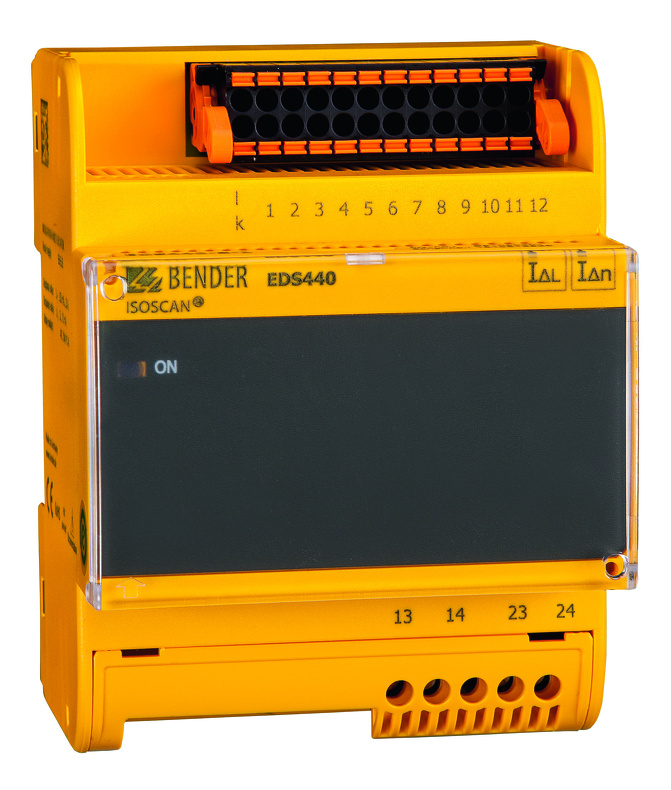

EDS440-S - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS440-S-1
EDS: 2...10 mA
RCM: 100 mA...10 A
12 měřicích kanálů
bez signalizace na LED
OBJ: B91080201
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-L - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS441-L-4
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
12 měřicích kanálů
Signalizace pomocí LED
OBJ: B91080205
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-L - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS441W-L-4
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
Verze "W"
OBJ: B91080205W
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-S - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS441-S-1
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
12 měřicích kanálů
bez signalizace na LED
OBJ: B91080204
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-L - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS441-LAB-4
EDS: 0,2...1 mA
RCM: 100 mA... 1 A
OBJ: B91080207
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-LAF-4 Vyhodnocovacia jednotka
Vyhodnocovacia jednotka
EDS440-LAF-4
EDS: 10mA...50 mA
RCM: 100 mA... 1 A
pouze pro transformátory řady CTAF
OBJ: B91080209
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-S - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS440W-S-1
Hodnota reakce EDS: Idl = 2...10 mA
Měřicí rozsah RCM: Idn = 100 mA...20 A
bez LED signalizace
provedení "W", rozsah pracovní teploty -40...+70 °C
OBJ: B91080201W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
EDS440-S - Prístroj pre vyhľadávanie porúch izolácie
Vyhodnocovacia jednotka
EDS441W-S-1
OBJ: B91080204W
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k EDS440 / EDS441 - Prístroj pre vyhľadávanie porúch izolácie

GHV - velké G
Príslušenstvo
EDS44x-L
Sada šroubových svorek
* součástí standardního obsahu dodávky
OBJ: B91080901
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Príslušenstvo
EDS44x-L
Sada pružinových svorek
OBJ: B91080902
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Príslušenstvo
EDS44x
Sada krytů svorek a 2ks příchytek pro upevnění pomocí šroubů
* součástí standardního obsahu dodávky
OBJ: B91080903
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Konektor
BB-Bus 4TE
OBJ: B98110002
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Príslušenstvo
EDS44x-S
Sada šroubových svorek
OBJ: B91080904
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS440-L-4
OBJ: S91080202
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS440-S-1
OBJ: S91080201
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS441-L-4
OBJ: S91080205
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS441-LAB-4
OBJ: S91080207
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - EDS441-S-1
OBJ: S91080204
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Univerzálny sieťový koncept
  • Modulárny design umožňujúci ľahké prispôsobenie okolnostiam
  • Meracie prúdové transformátory dostupné v rôznych veľkostiach a verziách
  • Monitorovanie pripojených meracích transformátorov
  • 12 meracích kanálov pre meracie prúdové transformátory rád W…, WR…, WS…, W…AB
  • Nastaviteľné chovanie pamäti porúch
  • Nastaviteľné individuálne úpravy možnosťou konfigurácie
  • Až 21 vyhľadávačov porúch izolácie EDS v jednej inštalácií, teda až 252 meracích kanálov
  • Citlivosť odozvy EDS440 2…10 mA, EDS441 0.2…1 mA
  • Meranie reziduálneho AC prúdu s nastaviteľnou hodnotou reakcie
  • Dve alarmové relé, každé s jedným N/O kontaktom
  • Nastaviteľný N/O alebo N/C režim
  • Externé tlačidlá test/reset prostredníctvom digitálnych vstupov
  • Indikácia prostredníctvom iso685-D-P alebo LED
  • Centrálna indikácia obvodov s poruchou
  • Sériové rozhranie RS-485, rozsah adries BS zbernica 2…90
  • Možnosť pripojenia k vyšším ovládacím a vizualizačným systémom

Rozšírené informácie

Funkcie a použitie

ISOSCAN® série EDS44x sú navrhnuté pre použitie v kombinácií  s ISOMETER® iso685-D-P alebo generátorom lokalizačného prúdu PGH pre vyhľadávanie porúch izolácie v IT sieťach. Detekujú testovací prúd generovaný prístrojom iso685-D-P, IRDH575 alebo PGH a vyhodnocujú ho. Umožňujú pripojenie až 12 meracích transformátorov, cez rozhranie RS-485 (BS zbernica) sa dá prepojiť až 21 zariadení pre vyhľadávanie porúch izolácie a dá sa teda monitorovať až 252 okruhov.

Prístroje indikujú miesto poruchy vyhodnocovaním generovaného prúdu s presne danou amplitúdou a časom, ktorý sa v mieste poruchy vracia po PE vodiči najkratšou cestou späť do prístroja. Varianty prístroja se líšia citlivosťou odozvy. EDS440 je určený pre hlavné obvody, EDS441 pre riadiace obvody a pre aplikácie v zdravotníckych zariadeniach. EDS44x-S hlási poruchu izolácie prostredníctvom iso685, EDS44x-L signalizačnými LED.

Aplikácie

  • Lokalizácia porúch izolácie v AC, 3 AC a DC IT sieťach
  • Hlavné a riadiace obvody v priemyslových inštaláciách a na lodiach
  • Diódovo oddelené DC IT systémy v elektrárňach
  • Systémy v zdravotníckych zariadeniach

Normy

ISOSCAN® EDS440/441 odpovedajú požiadavkom:

  • ČSN EN 61557-9
  • STN EN 61557-9
  • DIN EN 61557-9
  • DIN VDE 0100-410 (VDE 0100-410)
  • IEC 60364-4-41
  • HD 60364-4-41





Technické parametre

Izolácia
Menovité napätie izolácie AC 250 V
Menovité impulzné výdržné napätie 6 kV
Kategória prepätia III
Ochranné oddelenie (zvýšená izolácia) medzi (A1, A2) - (13, 14) - (23, 24) - (x1, x2, x3)
Test dielektrika podľa IEC61010-1 3,51 kV
Napájacie napätie
Napájacie napätie US AC/DC 19,2…276 V
Menovitý kmitočet US DC, 42…460 Hz
Vlastná spotreba, typická pre 50 Hz (460 Hz) 3 W/7 VA (4 W, 28 VA)
Hodnoty reakcie
Hodnota reakcie vyhľadávania porúch izolácie (IΔL) EDS440 2…10 mA
Hodnota reakcie vyhľadávania porúch izolácie (IΔL) EDS441 0.2…1 mA
Relatívna neistota (IΔL) EDS440 ± 30 %, ± 2 mA
Relatívna neistota (IΔL) EDS441 ± 30 %, ± 0.2 mA
Hodnota reakcie merania reziduálneho prúdu (IΔn) EDS440 100 mA…10 A (10 A)
Hodnota reakcie merania reziduálneho prúdu (IΔn) EDS441 100 mA…1 A (1 A)
Relatívna neistota (IΔn) EDS44… (42…60 Hz) ± 5 %
Relatívna neistota (IΔn) EDS44… (61…1000 Hz) -20…0 %
Hysterézia 20 %
Špecifické časy
Doba testovania všetkých kanálov na poruchu izolácie (IΔL) v závislosti na profile, min. 6 s
Doba odozvy merania reziduálneho prúdu (IΔn) ≤ 400 ms
Doba odozvy monitorovania meracích transformátorov max. 18 min
Merací obvod
Menovité napätie siete Un EDS440 viď generátor prúdu (napr. ISOMETER® iso685-D-P)
Menovité napätie siete Un EDS441 AC 20…276 V, DC 20…308 V
Typ meracích prúdových transformátorov pre EDS440 W…, WR…, WS…
Typ meracích prúdových transformátorov pre EDS441 W…/8000, WS…/8000
Typ meracích prúdových transformátorov pre EDS44x-LAB W…AB
Záťaž EDS440 47 Ω
Záťaž EDS441 1.5 Ω
Menovité napätie izolácie (merací prúdový transformátor) 800 V
Pripojenie meracích prúdových transformátorov
Jednoduchý vodič ≥ 0.75 mm² 0…1 m
Jednoduchý vodič, krútený ≥ 0.75 mm² 1…10 m
Tienený kábel ≥ 0.5 mm² 10…40 m
Kábel: Krútený pár, jedna strana tienenia pripojená k PE doporučený: J-Y(St)Y min. 2x0.8
Meracie rozsahy
Merací rozsah frekvencie DC, 42…1000 Hz
Merací rozsah vyhľadávania porúch izolácie (IΔL) EDS440 1.5…25 mA (50 mA v DC sieťach)
Merací rozsah vyhľadávania porúch izolácie (IΔL) EDS441 0.15…5 mA
Merací rozsah merania reziduálneho prúdu (IΔn) EDS440 100 mA…20 A
Merací rozsah merania reziduálneho prúdu (IΔn) EDS441 100 mA…2 A
LED
ON zelená
COM žltá
SERVICE žltá
ALARM IΔL žltá
ALARM IΔn žltá
1…12 indikácia kanálu žltá
Digitálne vstupy
Počet 2
Pracovný režim, nastaviteľný aktívna vysoká, aktívna nízka
Funkcie žiadna, test, reset
Úrovne napätia nízka DC- 5…5 V, vysoká DC 11…32 V
Digitálny prúdový výstup
Počet 1
Funkcie žiadna, alarm IΔL, alarm IΔn, porucha prístroja, porucha pripojenia mer. transf., spoločný alarm
Prúd 0 mA DC neaktívny, 20 mA DC aktívny
Pracovná neistota ±10 %
Akustická signalizácia
Počet 1
Funkcie žiadna, alarm IΔL, alarm IΔn, porucha prístroja, porucha pripojenia meracieho transformátoru, aktívne vyhľadávanie poruchy izolácie, spoločný alarm
Rozhranie
Rozhranie/protokol RS-485/BS
Prenosová rýchlosť 9600 baud/s
Dĺžka kábla ≤ 1200 m
Kábel: Krútený pár, jedna strana tienenia pripojená k PE doporučený: J-Y(St)Y min. 2x0.8
Pripojenie X1.A, X1.B
Zakončovací odpor 120 Ω, dá sa pripojiť interne
Adresa zariadenia, BMS zbernica 2…90
Spínacie prvky
Počet spínacích prvkov 2 N/O kontakty
Pracovný režim N/C režim/N/O režim
Kontakt 13,14 žiadna, alarm IΔL, alarm IΔn, porucha prístroja, porucha pripojenia meracieho transformátoru, spoločný alarm
Kontakt 23, 24 žiadna, alarm IΔL, alarm IΔn, porucha prístroja, porucha pripojenia meracieho transformátoru, spoločný alarm
Doba elektrickej životnosti, počet cyklov 30 000
Menovité spínacie napätie 250 VAC
Menovitý spínací prúd 7 A
Menovité napätie izolácie 4 kV
Maximálna záťaž kontaktu 300 W/2770 VA
Maximálna záťaž kontaktu 30 VDC/277 VAC
Mechanické vlastnosti, klimatické podmienky, EMC
EMC IEC 61326-2-4, 50121-3-2, 50121-4
Teplota okolia pri prevádzke -40…+70 °C
Teplota okolia pri preprave -40…+85 °C
Teplota okolia pri skladovaní -25…+70 °C
Klimatická trieda podľa IEC 60721:
Statické použitie (IEC 60721-3-3) 3K5 (bez orosenia alebo inovate)
Preprava (IEC 60721-3-2) 2K3
Dlhodobé skladovanie (IEC 60721-3-1) 1K4
Klasifikácia mechanickej odolnosti podľa IEC 60721:
Statické použitie (IEC 60721-3-3) 3M4
Preprava (IEC 60721-3-2) 2M2
Dlhodobé skladovanie (IEC 60721-3-1) 1M3
Rozsah použitia ≤ 2000 m
Všeobecné dáta
Pracovný režim trvalá prevádzka
Montáž pri teplote okolia >55 °C vo zvyslej pozícií
Stupeň krytia vnútorných komponentov/stupeň krytia svoriek IP40/IP20
Rýchla montáž na DIN lištu IEC 60715
Uchytenie pomocou skrutiek 2 x M4 s montážnou svorkou
Materiál puzdra polykarbonát
Samohasivosť UL 94V-0
Rozmery (š x v x h) 72 x 93 x 63 mm
Hmotnosť cca 122 g (EDS44x-S), cca 242 g (EDS44x-L)

*Absolutní hodnoty

Rozmery puzdra EDS440/441

Rozměry pouzdra EDS440/441

Súvisiace produkty

Meracie transformátory séria CTAC
Varianty: 8
séria CTACCTAC transformátory pre RCM, RCMS a EDS

Meracie prúdové transformátory rady CTAC... s kruhovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCMRCMS a lokalizačný systém EDS.

od 86 EUR
od 103,20 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
IOM441-S - Reléový modul
Varianty: 2
IOM441-SReléový modul

Prevodník IOM441 slúži na rozšírenie funkcie prístroja EDS44x na vyhľadávanie porúch izolácie. Modul obsahuje 12 bezpotenciálových reléových kontaktov konfigurovateľných v režime N/O alebo N/C.

Porovnání
Skladom v GHVDetail produktu
iso685-D-P - Monitor izolačného stavu s integrovaným zariadením na lokalizáciu porúch
Varianty: 2
iso685-D-PSledovač izolačného stavu s integrovaným generátorom pulzov

Monitor izolačného odporu v striedavých, jednosmerných popr. kombinovaných IT sieťach s vysokou rozptylovou kapacitou, ktoré obsahujú meniče popr. jednosmerné obvody. S vyhodnocovacím zariadením a meracími transformátormi môže slúžiť aj k vyhľadávaniu porúch.

Porovnání
Skladom v GHVDetail produktu
iso685 - Monitor izolačného stavu s panelom FP200
Varianty: 4
iso685-S-PSledovač izolačného stavu s integrovaným generátorom pulzov

Monitor izolačného odporu v striedavých, jednosmerných popr. kombinovaných IT sieťach s vysokou rozptylovou kapacitou, ktoré obsahujú meniče popr. jednosmerné obvody. S vyhodnocovacím zariadením a meracími transformátormi môže slúžiť aj k vyhľadávaniu porúch. Verzia s ovládacím panelom pre panelovú montáž.

Porovnání
Skladom v GHVDetail produktu
Meracie transformátory CTBS25
CTBS25transformátor s rozoberateľným jadrom
Citlivé meracie prúdové transformátory CTBS25 na meranie AC a DC reziduálnych prúdov s rozoberateľným jadrom v spojení s prístrojmi RCMS, RCMA a EDS.
596 EUR
715,20 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Meracie transformátory séria W1-5..., W10...
Varianty: 6
séria W1-5..., W10... W1-5..., W10 transformátory pre RCM, RCMS a EDS

Meracie transformátory rad W1-5... a W10... s kruhovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.

od 75 EUR
od 90 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Meracie transformátory séria WR...S
Varianty: 8
séria WR...SWR...S transf. pre RCM, RCMS a EDS s obdĺžnikovým otvorom
Meracie transformátory s obdĺžnikovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.
od 791 EUR
od 949,20 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Meracie transformátory séria WS...
Varianty: 5
séria WS...WS... transf. pre RCM, RCMS a EDS s rozoberateľným jadrom
Meracie transformátory s deleným (rozoberteľným) obdĺžnikovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.
od 457 EUR
od 548,40 EUR s DPH
Porovnání
Na požiadanieDetail produktu
Meracie transformátory séria WS...S
Varianty: 4
séria WS...SWS...S transf. pre RCM, RCMS a EDS s rozoberateľným jadrom
Meracie transformátory s deleným (rozoberteľným) obdĺžnikovým otvorom a vysokou citlivosťou na striedavé a pulzujúce prúdy typu A určené pre monitory reziduálnych prúdov RCM, RCMS a lokalizačný systém EDS.
od 522 EUR
od 626,40 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Nabíjacie stanice pre elektrické vozidlá - jednoduché bezpečnostné kontroly s Fluke
19.06.2024
Pozývame vás na ONLINE webinár zameraný na kontrolu nabíjacích staníc pre elektrické vozidlá pomocou prístrojov FLUKE.Podujatie sa uskutoční v stredu 19. júna od 13:00 do 14:00. Program bude moderovať...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...

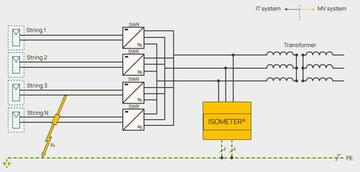

Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
