Strážič izolačných stavov v jednosmerných IT sieťach

Monitoruje izolačný odpor v jednosmerných IT sieťach od 16,8 V do 72 V. Je napájaný z monitorovanej siete a nevyžaduje oddelené napájanie. Vhodné pre aplikácie na železnici.

Dostupnosť: Predaj ukončený
Náhradné produkty
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Nahradené produktmi

iso415R - Monitor izolačného stavu
Varianty: 2
iso415RSledovač izolačného stavu

Prístroj na monitorovanie izolačného odporu v jednoduchých IT sieťach, hlavne v riadiacich a pomocných obvodoch do 400 V. Nastavovanie hodnôt reakcie pomocou trimrov, jedno výstupné relé. Rozhranie Modbus RTU a NFC.

315 EUR
378 EUR s DPH
Porovnání
Skladom v GHVDetail produktu

Voliteľné príslušenstvo k IR125-5921 - Sledovač izolačného stavu pre aplikácie na železnici

Príslušenstvo - Príchytka pre šraubovú montáž (XM112)
Príchytka pre šraubovú montáž (XM112)
Príchytka pre šraubovú montáž (XM112)
Sada Hlídač izolace IRDH + držák pro upevnění šrouby
OBJ: B990056
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
6,30 EUR/ks
7,56 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Tento produkt už nie je v našej ponuke!
Máme pre vás pripravené náhradné produkty.

  • Napäťový rozsah 16,8...72 V
  • Pevná hodnota reakcie 30 kΩ alebo 50 kΩ podľa verzie
  • Patentovaný merací princíp AMP automaticky prispôsobuje meracie napätie podmienkam systému až do zvodovej kapacity 10 µF
  • ALARM relé s jedným prepínacím kontaktom N/C
  • Prepojením kontaktov R1 a R2 možno odblokovať pamäťovú funkciu LED (nastaviť automatický RESET)
  • LED indikácia POWER ON, LED indikácia ALARM signalizuje poruchu
  • Kombinované tlačítko TEST / RESET

Rozšírené informácie

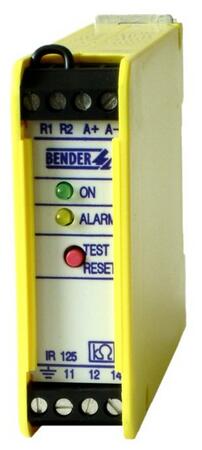

ISOMETER® IR125-5921DB monitoruje izolačný odpor v jednosmerných IT sietiach 16,8...72 V. Princíp merania AMP umožňuje indikovať ako nesymetrické tak aj symetrické poruchy izolácie. Na prístroji je možné zapnúť automatický RESET. ISOMETER® IR125-5921DB jenapájaný z monitorovanej siete a nevyžaduje zvláštne napájanie.

Aplikácia

  • Jednosmerné riadiace a pomocné obvody podľa EN 60204-1:1997
  • Jednosmerné prídavné obvody podľa DIN VDE 0100-725 (VDE 0100 časť725):1991-11
  • Jednoduché batériové systémy

Funkcia prístroja

Prístroj trvalo meria a vyhodnocuje izolačný odpor monitorovanej jednosmernej siete. Ak izolačný odpor medzi vodičmi siete a zemou klesne pod nastavenú hodnotu reakcie, zopne relé ALARM rozsvieti sa LED ALARM. LED ALARM zostáva svietiť aj po odstránení poruchy a jej zhasnutí (vynulovanie pamäte) je možné iba stlačením tlačítka RESET. V prípade automatického RESET LED ALARM zhasne ihneď po odstránení poruchy. Stlačením tlačítka TEST simulujeme funkciu poruchy a testujeme funkčnosť prístroja.

Merací princíp

Prístroj pracuje na AMP princípe mikroprocesorom riadeného meracieho napätia, ktoré sa prispôsobuje podmienkam systému. Európsky patent firmy BENDER.

Normy

ISOMETER® IR125-5921DB odpovedá normám:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • EN61557-8
  • IEC61557-8
  • ASTM F1669M-96



Technické parametre

Parametry

Aplikáciemobilní generátory
průmysl
železnice
Rozsah pracovných teplôt55 °C
56 °C


Izolácia podľa IEC 60664-1
Menovité izolačné napätie AC 250 V
Menovité rázové napätie 4 kV
Parametre napájania
Napájacie napätie Us = Un
Vlastná spotreba < 2 VA
Parametre monitorovanej IT siete
Menovité napätie siete Un DC 16,8...72 V
Merací obvod
Merací princíp AMP
Meracie napätie Um < 13 V
Merací prúd Im < 120 µA
Vnútorný odpor Ri < 240 kΩ
Rozptylová kapacita Ce max. < 10 µF
Hodnoty reakcie
Hodnota reakcie Ran viď. údaje pre objednávku
Špecifické časy
Doba reakcie tan < 4 s
Výstupy
TEST tlačítko interné
RESET tlačítko interné/externé
Spínacie obvody
Spínacie prvky 1× relé s 1 prepínacím kontaktom
Pracovný režim N/C
Všeobecné dáta
Typ pripojenia vodičov skrutkové pripojenie
Pracovná teplota okolia -25...60 °C
Skladovacia teplota -40...70 °C
Pracovná trieda nepretržitá činnosť
Montáž v akejkoľvek polohe
Stupeň krytia, vnútorné súčasti
(DIN EN 60529)
IP 30
Stupeň krytia, svorky
(DIN EN 60529)
IP 20
Rýchla montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou skrutiek áno
Samozhášateľnosť podľa UL94V-0
Hmotnosť cca. 130 g
Typ púzdra XM22

Rozmery púzdra

Rozměry pozdra XM22,5
