iso415R - Sledovač izolačného stavu

Sledovač izolačného stavu pre jednoduché jednosmerné aj striedavé siete

Prístroj na monitorovanie izolačného odporu v jednoduchých IT sieťach, hlavne v riadiacich a pomocných obvodoch do 400 V. Nastavovanie hodnôt reakcie pomocou trimrov, jedno výstupné relé. Rozhranie Modbus RTU a NFC.

Cena 315 EUR
378 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu iso415R - Sledovač izolačného stavu (2)

iso415R-2 Sledovač izolačného stavu
Sledovač izolačného stavu
iso415R-2
Un 3NAC 100...415V, 42...460Hz / 3AC, AC 100...240V, 42...460Hz / DC 100...400V
Us = Un
C < 25mikroF
R 10k...1000kOhm / 5k...700kOhm
rozhraní RS485 s protokolem Modbus RTU
pružinové svorky, rozhraní NFC
OBJ: B71603000
Záruka: 24 m.
Skladom v GHV
skladom 6 ks
315 EUR/ks
378 EUR s DPH
Porovnání
+-
Košík
iso415R-24 Sledovač izolačného stavu
Sledovač izolačného stavu
iso415R-24
Un 3(N)AC, AC 0...415V, 42...460Hz / DC 0...400V
Us DC 24 V, potřebný galvanicky oddělený zdroj od monitorované sítě!
C < 25mikroF
R 10k...1000kOhm / 5k...700kOhm
rozhraní RS485 s protokolem Modbus RTU
pružinové svorky, rozhraní NFC
OBJ: B71602000
Záruka: 24 m.
Skladom v GHV
skladom 5 ks
315 EUR/ks
378 EUR s DPH
Porovnání
+-
Košík

Popis produktu



  • Monitorovanie izolačného odporu neuzemnených striedavých 3(N)AC, AC aj jednosmerných DC IT sietí s galvanicky pripojenými usmerňovačmi
  • Automatické prispôsobenie zvodovej kapacite siete do hodnoty 25 μF
  • Doba reakcie ≤ 6 s pri Ce = 1μF a Rf = Ran/2
  • Automatický test zariadenia s monitorovaním pripojenia ku sledovanej sieti
  • Dve samostatne nastaviteľné hodnoty reakcie v rozsahu 5 kΩ…1000 kΩ
  • Signalizácia alarmou pomocou LED (AL1, AL2) a alarmového relé
  • Rozhranie NFC pre jednoduché nastavovanie parametrov pomocou aplikácie Bender Connect App
  • Nastaviteľný režim relé N/C alebo N/O 1)
  • Nastaviteľné oneskorenie po spustení, oneskorenie reakcie a oneskorenie uvoľnenia 1)
  • Možnosť aktivácie pamäte poruchy 1)
  • Rozhranie RS-485 s protokolom Modbus RTU 1)

    1) Nastaviteľné iba pomocou Modbus RTU alebo Bender Connect App

Aplikácia Bender Connect App

Viac informácií a odkazy na stiahnutie tu: Bender Connect App



Rozšírené informácie

Prístroj ISOMETER® iso415R je určený na trvalý monitoring izolačného odporu v jednosmerných aj striedavých IT sieťach. Sledovač izolačného stavu iso415R je dostupný v dvoch variantách v závislosti na spôsobe napájania prístroja:

  • varianta iso415R-24:
    - napájanie z galvanicky oddeleného napájacieho zdroja 24 V (nie je súčasťou dodávky prístroja)
    - napätie monitorovanej siete:  3(N)AC, AC 0...415 V, DC 0...400 V

  • varianta iso415R-2:
    - napájanie priamo z monitorovanej siete, Us = Un
    - napätie monitorovanej siete  3NAC 100...415 V (svorka L1 pripojená k N vodiču a svorka L2 k fázi L(x))
    - napätie monitorovanej siete 3AC, AC 100...240 V
    - napätie monitorovanej siete DC 100...240 V

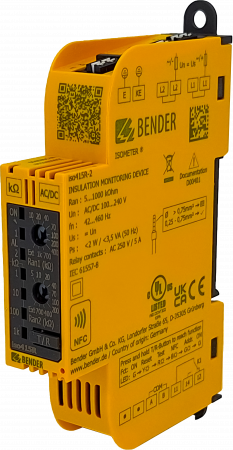

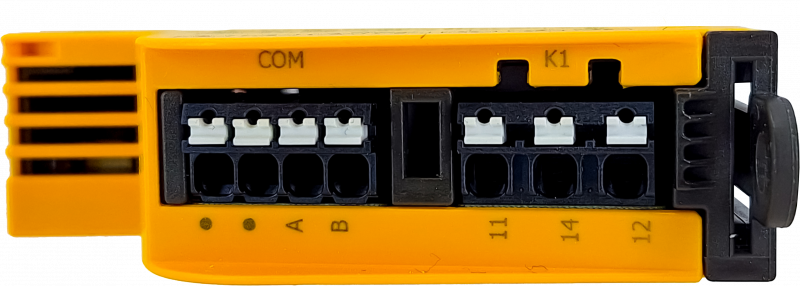

Prístroj má dva trimre pre nastavenie samostatných hodnôt reakcie pre výstrahu a alarm. Hodnota izolačného odporu monitorovanej siete sa zobrazuje pomocou bargrafu. Prekročenie hodnoty reakcie je signalizované pomocou stavových LED a jedného relé s prepínacími kontaktmi. Na čelnom paneli prístroja sa ďalej nachádza kombinované tlačidlo Test/Reset.

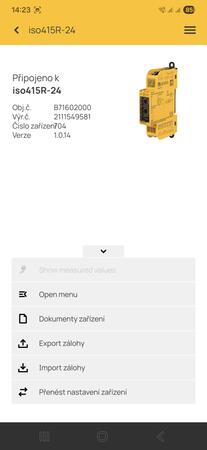

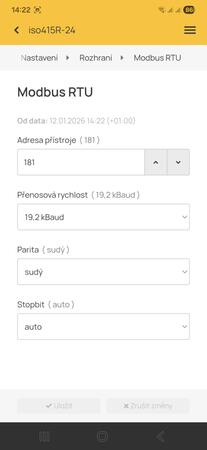

Vyčítanie meraných hodnôt a alarmov, rovnako ako nastavovanie parametrov prístroja, je možné po sériovom rozhraní RS-485 s protokolom Modbus RTU. Sledovač izolačného stavu má integrované rezhranie NFC pre nastavovanie parametrov pomocou aplikácie Bender Connect App (umožňuje aj vyčítanie meraných hodnôt).

Aplikácia

  • Jednosmerné aj striedavé riadiace a pomocné obvody

Funkcie prístroja

Prístroj trvalo meria a vyhodnocuje izolačný odpor monitorovanej IT siete. Pri jednosmerných IT sieťach sledovač izolačného stavu iso 415R umožňuje určiť rozloženie poruchy medzi "+" a "-" pólom (v %). Prístroj ďalej signalizuje poruchu pripojenia k monitorovanej sieti a k PE vodiču, internú poruchu prístroja a prekročenie povolenej hodnoty zvodovej kapacity monitorovanej siete Ce.

Prístroj umožňuje nastaviť dve samostatné hodnoty reakcie pre výstrahu (Ran1) a alarm (Ran2). Ak izolačný odpor Rf medzi vodičmi IT siete a zemou klesne pod nastavenú hodnotu reakcie Ran1 alebo Ran2 po dobu ton, dôjde k aktivácii alarmu AL1 alebo AL2. Ak hodnota Rf presiahne nastavené hodnoty reakcie vrátane hysterézie, príslušný alarm je ukončený (ak nie je aktívna pamäť poruchy). Alarmy AL1 alebo AL2 môžu byť priradené k relé K1.

Ak je aktivovaná pamäť poruchy, alarm zostáva aktívny aj po odstránení poruchy a jeho ukončenie je možné iba stlačením tlačidla RESET. Stlačením tlačidla TEST simuluje funkciu poruchy a testujeme funkčnosť prístroja.

Normy

ISOMETER® iso415R odpovedá normám:

  • ČSN EN 61557-8
  • STN EN 61557-8
  • DIN EN 61557-8
  • IEC 61557-8

Technické parametre

Parametry

Aplikácieprůmysl
Rozsah pracovných teplôt-25 °C … 55 °C
Riadiace obvodyano Ano
Pomocné obvodyano Ano
Hlavné obvodybe Ne
Monitorovaná sieť 3(N)ACbe Ne
Monitorovaná sieť ACano Ano
Monitorovaná sieť AC/DCano Ano
Monitorovaná sieť DCano Ano
Menovité napätie Un AC0 V … 415 V
Menovité napätie Un DC0 V … 400 V
Menovité napätie Un 3(N)AC100 V … 415 V
Tolerancia napätia UnPodľa typu
Rozptylová kapacita siete Ce µF0 F … 0,025 mF
Hodnota reakcie Ran kΩ5 kΩ … 1 MΩ
Prepojené sieteNIE
Generátor pulzov pre vyhľadávanie poruchy izoláciebe Ne
Montáž na DIN lištuano Ano
Montáž pomocou skrutiekano Ano
Montáž do panelu/na stenuNIE
Webový serverbe Ne
Modbus TCPbe Ne
Modbus RTUano Ano
BCOMbe Ne
BSbe Ne
BMSbe Ne
isoDatabe Ne
CANbe Ne
