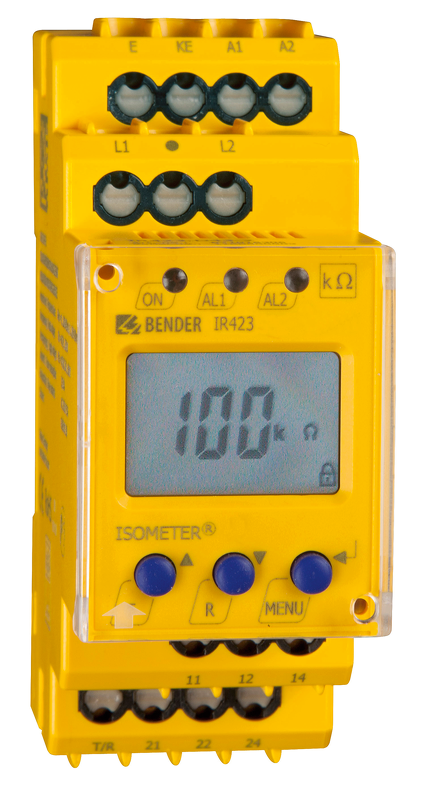

IR423 - Sledovač izolačného stavu pre mobilné generátory
Strážič izolačných stavov mobilných generátorov AC 0...300 V
Monitor izolačného stavu izolovaných striedavých IT sietí do 300 V, ktoré sú napájané z mobilného generátora.
Dopyt na produktPorovnať
Varianty k produktu IR423 - Sledovač izolačného stavu pre mobilné generátory (8)
Us AC 9,6...94V, 30...460Hz, DC 16...72 V
R 1k...200kOhm / 1k...200kOhm
Us AC/DC 70...300V, 30...460Hz
R 1k...200kOhm / 1k...200kOhm
Us AC 9,6...94V, 30...460Hz, DC 16...72 V
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 30...460Hz
R 1k...200kOhm / 1k...200kOhm
verze B7... s pružinovými svorkami
Us AC 16...72V, 30...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
Us AC/DC 70...300V, 30...460Hz
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
Us AC 16...72V, 30...460Hz / DC 9,6...94V
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
verze B7... s pružinovými svorkami
Us AC/DC 70...300V, 30...460Hz
R 1k...200kOhm / 1k...200kOhm
Verze "W" vyšší otřesuvzdornost a rozsah pracovních teplot
verze B7... s pružinovými svorkami
Voliteľné príslušenstvo k IR423 - Sledovač izolačného stavu pre mobilné generátory
Popis produktu
- Prevedenie W so zvýšenou mechanickou odolnosťou
- Dve samostatne nastaviteľné hodnoty reakcie
- Mnitorovanie pripojenia systému a zemného vodiča
- LED indikácia POWER ON a ALARM (AL1 / AL2)
- Interné a externé tlačítko TEST/RESET
- Dve oddelené ALARm relé, každé s jedným prepínacím kontaktom
- Nastaviteľný režim N/O alebo N/C
- Nastaviteľná pamäť poruchových stavov
- Trvalé automonitorovanie funkčnosti prístroja so signalizáciou ALARM
- Multifunkčný LC displej
- Nastaviteľné spozdenie reakcie
- Puzdro 2-modulárne (šírka 36 mm)
Rozšírené informácie
Prístroj ISOMETER® IR423 je určený k monitorovaniu izolačných odporov RF izolovaných AC IT sietí 0...300 V, ktoré sú napájané z mobilného generátora podľa IEC 60364-5-551 (DIN VDE 0100-551). IR423 je vhodný pre monitorovanie AC sietí s kmitočtom ≥ 30 Hz alebo AC sietí priamo pripojených k DC obvodom. Maximálna prípustná zvodová kapacita Cemaxje 5 µF.
Aplikácie
- Elektrické inštalácie v mobilných alebo prevážaných jednotkách podľa IEC 60364-7-717:2001 (Požiadavky na špeciálne inštalácie a lokality - mobilné alebo transportované jednotky) DIN VDE 0100-717:2005
Funkcia
Na LC displeji je zobrazovaný aktuálny meraný izolačný odpor, čo umožňuje jednoduché sledovanie zmien v monitorovanej sieti, ako napr. pripojenie dielčieho obvodu siete atp. Ak meraná veličina klesne pod hodnotu reakcie, je aktivované oneskorenie ton. Po skončení doby oneskorenia ton vybrané ALARM relé K1 / K2 zopne a ALARM LED AL1 / AL2 sa rozsvieti. Akonáhle izolačný odpor opäť vzrastie nad spínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), relé sa prepnú do východzieho stavu. Ak však bola pred tým aktivovaný pamäť poruchových stavov, zostávajú ALARM relé v stave ALARM až do tej doby, dokým nestlačíme tlačítko RESET alebo dokým nie je odpojené napájacie napätie. Tlačítko TEST sa používa pre kontrolu funkcie prístroja. Parametre prístroja je možné nastaviť pomocou funkčných tlačítok na čelnom paneli a displeja.
Pripojenie prístroja
Pripojenie prístroja k monitorovanej sieti (svorky L1 / L2) a k zemniacemu vodiči PE (svorky E / KE) je jednak kontrolované automaticky každých 24 hodín a jednak pri každom stlačení tlačítka TEST, ak je k prístroji pripojené napájacie napätie. V prípade prerušenia pripojovacích vodičov, ALARM relé K1 / K2 zopnú a LED diódy ON / AL1 / AL2 začnú blikať a na displeji sa objaví výstražné hlásenie:
- "E.02" Porucha pripojenia monitorovanej sieti
- "E.01" Porucha pripojenia prístroja k PE vodiči
Po odstránení poruchy sa ALARM relé vráti do pôvodného stavu a to buď automaticky alebo stlačením tlačítka RESET.
Princíp merania
ISOMETER® IR423 pracuje na meracom princípe superpozície pulzného napätia
Normy
ISOMETER® IR423 odpovedá požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
- DIN VDE 0100-551
- IEC 60364-5-551
- IEC 60364-7-717
- DIN VDE 0100-717
Technické parametre
Parametry
| Aplikácie | mobilní generátory průmysl |
|---|---|
| Rozsah pracovných teplôt | -25 °C … 55 °C -40 °C … 70 °C |
| Riadiace obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavné obvody |  Ano |
| Monitorovaná sieť 3(N)AC | Ne |
| Monitorovaná sieť AC | Ano |
| Menovité napätie Un AC | 0 V … 300 V |
| Tolerancia napätia Un | -- |
| Rozptylová kapacita siete Ce µF | 0 F … 5 µF |
| Hodnota reakcie Ran kΩ | 1 kΩ … 200 kΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ne |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité pulzné skúšobné napätie | 2,5 kV |
| Ochranné oddelenie (zvýšená izolácia) medzi | (A1, A2) - (L1, L2, E, KE, T/R) - (11, 12, 14) - (21, 22, 24) |
| Test dielektrika podľa IEC61010-1 | 2210 V |
| Napájacie napätie | |
| Napájacie napätie US | viď. údaje pre objednávku |
|---|---|
| Menovitý kmitočet napájacieho napätia fs | DC, 30...460 Hz |
| Vlastná spotreba max. | ≤ 3,0 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | AC 0...300 V |
|---|---|
| Menovitý kmitočet fn | 30...460 Hz |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran1 (ALARM 1) | 1...200 kΩ (od výrobcu nastavené 46 kΩ) |
|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 1...200 kΩ (od výrobcu nastavené 23 kΩ) |
| Presnosť | ±0,5 kΩ (1...5 kΩ) ±15 % (5...200 kΩ) |
| Hysterézia | +1 kΩ (1...5 kΩ) 25 % (5...200 kΩ) |
| Špecifické časy | |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | ≤ 1 s |
|---|---|
| Oneskorenie spúšťania t | 0...10 s (od výrobcu nastavené 0 s) |
| Oneskorenie reakcie ton | 0...99 s (od výrobcu nastavené 0 s) |
| Merací obvod | |
| Rozsah merania | 1 kΩ...1 MΩ |
|---|---|
| Meracie napätie Um | ±12 V |
| Merací prúd Im (pri RF=0 Ω) | ≤ 200 µA |
| Interný DC odpor Ri | ≥ 62 kΩ |
| Interná impedancia Zi pri 50 Hz | ≥ 60 kΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 300 V |
| Zvodová kapacita siete Ce | ≤ 5 µF |
| Zobrazenie, pamäť | |
| Zobrazenie | multifunkčný LC displej, nepodsvietený |
|---|---|
| Rozsah zobrazenia | 1 kΩ...1 MΩ |
| Pracovná chyba | ±0,5 kΩ (1...5 kΩ) ±15 % (5 kΩ...1 MΩ) |
| Heslo | Off / 0...999 (od výrobcu nastavené Off) |
| Pamäť poruchy, ALARM relé | On / Off (od výrobcu nastavené Off) |
| Výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Spínacie obvody | |
| Spínacie prvky | dve relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC ≥ 10 V |
| Všeobecné dáta | |
| Typ pripojenia vodičov | skrutkové pripojenie |
|---|---|
| Pracovná teplota okolia | -40...70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň ochrany, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
| Materiál púzdra | polykarbonát |
| Samozhášateľnosť | UL94V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek | 2×M4 s montážnou svorkou |
| Hmotnosť | ≤ 150 g |
| Púzdro | XM420 |
Rozmery púzdra XM420
