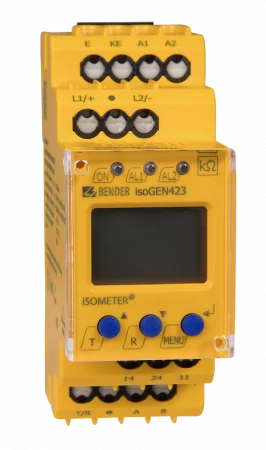

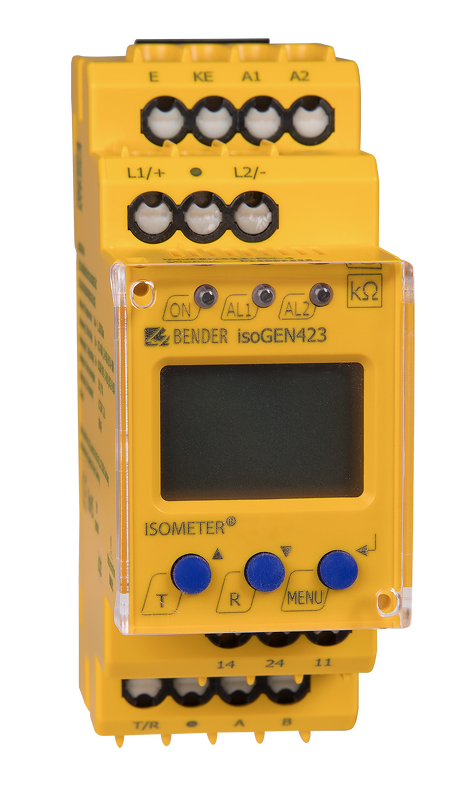

isoGEN423 - Sledovač izolačného stavu pre mobilné generátory
Monitor izolačného stavu mobilných generátorov s napätím do 400 V
Sledovač izolačného stavu AC, AC/DC aj DC IT sietí do 400 V, vhodný pre generátory podľa normy DIN VDE 0100-551. Zbernica RS-485 s protokolmi BMS a Modbus RTU.
Dopyt na produktPorovnať
Varianty k produktu isoGEN423 - Sledovač izolačného stavu pre mobilné generátory (2)
Us AC 100...240V, DC 24...240V
Ran 5k...200kOhm
RS-485/Modbus RTU
Us AC 100...240V, DC 24...240V
Ran 5k...200kOhm
RS-485/Modbus RTU
Provedení "W"
Voliteľné príslušenstvo k isoGEN423 - Sledovač izolačného stavu pre mobilné generátory
Popis produktu
- Monitorovanie izolačného stavu IT sietí AC/DC do 400 V
- Meranie menovitého sieťového napätia (RMS) siete s detekciou prepätia a podpätia
- Meranie DC napätia siete proti zemi (L+/PE a L-/PE)
- Dva pracovné režimy: GEn a DC
- Automatické prispôsobenie rozptylovej kapacite siete do 5 μF
- Nastaviteľné oneskorenie po spustení, oneskorenie reakcie a oneskorenie uvoľnenia
- Dve samostatne nastaviteľné hodnoty reakcie v rozsahu 5...200 kΩ (Alarm 1, Alarm 2)
- Signalizácia alarmov pomocou LED (AL1, AL2), displeja a alarmových relé (K1, K2)
- Automatický test zariadenia a monitorovanie pripojenia k sledovanej sieti
- Nastaviteľný režim relé N/C alebo N/O
- Zobrazenie meraných hodnôt na multifunkčnom LCD displeji
- Možnosť aktivovať pamäť porúch
- Galvanicky oddelené rozhranie RS485 s podporou protokolov BMS, Modbus RTU a IsoData
- Ochrana heslom proti neoprávneným zmenám v nastavení
- Variant "W" so zvýšenou mechanickou a teplotnou odolnosťou
Rozšírené informácie
Prístroj ISOMETER® isoGEN423 je určený na monitorovanie izolačného odporu RF izolovaných AC, AC/DC aj DC IT sietí 0...400 V, ktoré sú napájané z mobilného generátora podľa normy DIN VDE 0100-551. IsoGEN423 je vhodný pre monitorovanie AC sietí s kmitočtom ≥ 35 Hz, AC sietí priamo pripojených k DC obvodom alebo aj DC sietí. Maximálna prípustná zvodová kapacita siete Ce je 5 µF.
Aplikácie
- Hlavné obvody do 400 V AC
- Hlavné obvody do 400 V DC
- Generátory podľa DIN VDE 0100-551
Funkcia
Prístroj ISOMETER® isoGEN423 meria hodnotu izolačného odporu RF a rozptylovej kapacity siete Ce medzi monitorovanou sieťou (L1/+, L2/-) a zemou (PE). Prístroj ďalej meria napätie monitorovanej siete Un, a to ako hodnotu RMS medzi L1/+ a L2/-, tak aj residuálne napätie medzi L1/+ a zemou (UL1e) a L2/- a krajinou (UL2e).
Na LC displeji prístroja je zobrazovaný aktuálny nameraný izolačný odpor, čo umožňuje jednoduché sledovanie zmien v monitorovanej sieti, ako napr. pripojenie čiastkového obvodu siete a pod. Pokiaľ dôjde k poruche izolácie u DC siete, prístroj detekuje percentuálne (R %) rozloženie poruchy medzi pólmi L+ (+100 %) a L- (-100 %), prípadne je detekovaná symetrická porucha (0 %).
Hodnotu reakcie izolácie RF a podpätia/prepätia v monitorovanej sieti je možné priradiť k alarmovým relé K1 a K2. Hodnoty reakcie na pokles izolačného odporu sú továrni nastavené na 46 kΩ (výstraha, predalarm) a 23 kΩ (ALARM). Ak meraná veličina klesne pod hodnotu reakcie, je aktivované oneskorenie ton. Po skončení doby oneskorenia vybrané ALARM relé K1/K2 zopne a ALARM LED AL1/AL2 sa rozsvieti. K jednotlivým relé je tiež možné priradiť typ poruchy - L+, L- alebo symetrickú poruchu (napr. K1 pre poruchu L+ a K2 pre poruchu L-). Akonáhle hodnota izolačného odporu opäť vzrastie nad spínaciu úroveň relé (tj hodnotu reakcie + hysteréziu), relé sa prepnú do východiskového stavu a alarmové LED zhasnú. Pokiaľ však predtým bola aktivovaná pamäť poruchových stavov, zostávajú ALARM relé v stave ALARM a alarmové LED svietia až dovtedy, kým nie je stlačené tlačidlo RESET alebo kým nie je odpojené napájacie napätie.
Na kontrolu funkcie prístroja sa používa tlačidlo TEST. Parametre prístroja je možné nastaviť pomocou displeja a funkčných tlačidiel na čelnom paneli, alebo tiež prostredníctvom komunikačného rozhrania BMS (napríklad za použitia prevodníka rozhrania COM465IP) alebo prostredníctvom protokolu Modbus RTU.
Pripojenie prístroja
Pripojenie prístroja k monitorovanej sieti (svorky L1/+, L2/-) a k zemniacemu vodiči PE (svorky E/KE) je jednak kontrolované automaticky každých 24 hodín a jednak pri každom stlačení tlačítka TEST, ak je k prístroji pripojené napájacie napätie. V prípade prerušenia pripojovacích vodičov, ALARM relé K1 / K2 zopnú a LED diódy ON/AL1/AL2 začnú blikať a na displeji sa objaví výstražné hlásenie:
- "E.01" Porucha pripojenia prístroja k PE vodiči
- "E.02" Porucha pripojenia monitorovanej sieti
Po odstránení poruchy sa ALARM relé vráti do pôvodného stavu a to buď automaticky alebo stlačením tlačítka RESET.
Princíp merania
ISOMETER® isoGEN423 pracuje na meracom princípe superpozície napäťových pulzov do monitorovanej siete.
Normy
ISOMETER® isoGEN423 odpovedá požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- IEC 61557-8
- DIN VDE 0100-551
Technické parametre
Parametry
| Aplikácie | mobilní generátory |
|---|---|
| Rozsah pracovných teplôt | -40 °C … 70 °C |
| Riadiace obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavné obvody |  Ano |
| Monitorovaná sieť 3(N)AC | Ano |
| Monitorovaná sieť AC | Ano |
| Monitorovaná sieť AC/DC | Ano |
| Monitorovaná sieť DC | Ano |
| Menovité napätie Un AC | 0 V … 400 V |
| Menovité napätie Un DC | 0 V … 400 V |
| Menovité napätie Un 3(N)AC | 0 V … 400 V |
| Tolerancia napätia Un | +25 % |
| Rozptylová kapacita siete Ce µF | 0 F … 5 µF |
| Hodnota reakcie Ran kΩ | 5 kΩ … 200 kΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ano |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 400 V |
|---|---|
| Menovité pulzné skúšobné napätie | 6 kV / 4 kV (viď. katalógový list) |
| Ochranné oddelenie (zvýšená izolácia) medzi | (A1, A2) - (L1, L2) - (E, KE, T/R, A, B) - (11, 14, 24) |
| Test dielektrika podľa IEC61010-1 | 2,2 kV |
| Napájacie napätie | |
| Napájacie napätie US | AC 100…240 V/DC 24…240 V |
|---|---|
| Menovitý kmitočet napájacieho napätia fs | 47...63 Hz |
| Vlastná spotreba max. | ≤ 3 W, ≤ 9 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | 3(N)AC, AC 0…400 V/DC 0…400 V |
|---|---|
| Menovitý kmitočet fn | 35...460 Hz |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran1 (ALARM 1) | Ran2...200 kΩ (46 kΩ)* |
|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 5 kΩ...Ran1 (23 kΩ)* |
| Presnosť | ±15 %, najmenej ± 2 kΩ |
| Hysterézia | 25 %, najmenej 1 kΩ |
| Detekcia podpätia U< | 10 V…U> (off/10 V)* |
| Detekcia prepätia U> | U<…500 V (off/500 V)* |
| Relatívna neistota U | ±5 %, najmenej ±5 V |
| Špecifické časy | |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | ≤ 10 s |
|---|---|
| Oneskorenie spúšťania t | 0...10 s (0 s)* |
| Oneskorenie reakcie ton | 0...99 s (0 s)* |
| Oneskorenie uvoľnenia toff | 0...99 s (0 s)* |
| Merací obvod | |
| Rozsah merania | 1 kΩ...2 MΩ |
|---|---|
| Meracie napätie Um | ±12 V |
| Merací prúd Im (pri RF,ZF=0 Ω) | ≤ 110 µA |
| Interný DC odpor Ri, Zi |
≥ 115 kΩ |
| Zvodová kapacita siete Ce | ≤ 5 µF |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 700 V |
| Zobrazenie, pamäť | |
| Zobrazenie | multifunkčný LC displej, nepodsvietený |
|---|---|
| Rozsah zobrazenia meranej hodnoty RF | 1 kΩ...2 MΩ |
| Pracovná neistota | ±15 %, najmenej ±2 kΩ |
| Rozsah zobrazenia meranej hodnoty Un | 0…500 V RMS |
| Pracovná neistota | ±5 %, najmenej ±5 V |
| Rozsah zobrazenia meranej hodnoty Ce pri RF > 10 kΩ (iba DC meranie) |
0…17 μF |
| Pracovná neistota | ±15 %, najmenej ± 0,1 μF |
| Heslo | Off / 0...999 (Off)* |
| Pamäť poruchy, ALARM relé | On / Off (Off)* |
| Rozhranie | |
| Rozhranie/protokol | RS-485/BMS, Modbus RTU, isoData |
|---|---|
| Prenosová rýchlosť | BMS (9,6 kBit/s), Modbus RTU (volitelná), isoData (115,2 kBits/s) |
| Dĺžka kábla (9,6 kBits/s) | ≤ 1200 m |
| Kábel: krútený pár, tienenie na jednej strane pripojené k PE | min. J-Y(St)Y 2 x 0,8 |
| Zakončovací odpor | 120 Ω (0,25 W), interní, DIP přepínač |
| Rozsah adries zariadenia pre BMS bus, Modbus RTU | 3…90 (3)* |
| Spínacie obvody | |
| Spínacie prvky | 2 x 1 N/O kontakt, spoločná svorka 11 |
|---|---|
| Pracovný režim | N/C alebo N/O (N/O)* |
| Minimálna záťaž kontaktu | 1 mA pri AC/DC ≥ 10 V |
| Všeobecné dáta | |
| Typ pripojenia vodičov | pružinové svorky, prevedenie B7 |
|---|---|
| Pracovná teplota okolia | -40...70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | chladiace otvory musia byť orientované vertikálne |
| Stupeň ochrany, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
| Materiál púzdra | polykarbonát |
| Trieda horľavosti | UL94V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek | 2×M4 s montážnou svorkou |
| Hmotnosť | ≤ 150 g |
| Púzdro | XM420 |
*) továrenské nastavenia
Rozmery púzdra XM420
