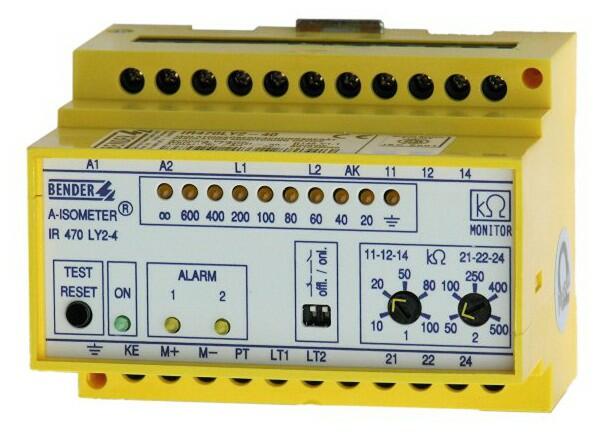

IR470LY2-4061 - Sledovač izolačného stavu
Strážič izolačného stavu pre striedavé jednofázové a trojfázové IT siete
Slúži k monitorovaniu izolačného odporu v jednoduchých jednofázových a trojfázových striedavých IT sieťach do 793 V, ktoré neobsahujú ani meniče ani jednosmerné obvody.
Dopyt na produktPorovnať
Nahradené produktmi
Sledovač izolačného stavu pre IT siete AC, 3(N)AC a DC 0…1000 V s meraním podpätia a prepätia. Pripojenie k monitorovanej sieti pomocou väzobného člena AGH422. Prevedenie s rozhraním RS485 alebo s galvanicky oddeleným analogovým výstupom.
Strážič izolačného stavu pre monitorovanie izolačného odporu v neuzemnených 3(N)AC, AC a DC sietiach (IT sietiach) v koľajových aplikáciách do 400 V.
Voliteľné príslušenstvo k IR470LY2-4061 - Sledovač izolačného stavu
Popis produktu
- Napäťový rozsah 0...793 V
- Frekvenčný rozsah 40...460 Hz
- Pomocou väzbových členov možno prístroj aplikovať i na systémy s vyšším napätím
- Dve nastaviteľné hodnoty reakcie v rozsahu 10...100 kΩ ALARM1 a 35...500 kΩ ALARM2 (predalarm)
- Trvalé monitorovanie stavu pripojenia
- LED indikácia POWER ON, ALARM1, ALARM2
- Indikácia ALARM 1(2) signalizuje aj poruchu pripojenia a vlastnú internú chybu prístroja
- LED bargraf na indikáciu veľkosti izolačného odporu
- DIP prepínač umožňuje zvoliť praconý režim ALARM relé (N/C alebo N/O) a odblokovať pamäťovú funkciu LED (nastaviť automatický RESET)
- Dve prepínacie ALARM relé (nastaviteľné na N/O, N/C)
- Kombinované tlačítko TEST/RESET
- Možnosť pripojenia externého spínania TEST a RESET
- Analógový výstup 0...400 µA na pripojenia k externému kΩ metru
- Prehľadný čelný kryt, ktorý umožňuje zapečatenie nastavenia
Rozšírené informácie
ISOMETER® IR470LY monitoruje izolačný odpor v jednoduchých jednofázových a trojfázových striedavých IT sietiach do 793 V, ktoré neobsahujú ani meniče ani jednosmerné obvody a zvodová kapacita týchto systémov je pomerne nízka, väčšinou pod 20 µF. Vďaka dvom nezávislým nastaviteľným hodnotám reakcie je možné indikovať prekročenie izolačného odporu siete v dvoch úrovniach (pred alarm a hlavný alarm). U prístroja je možné zapnúť automatický RESET. S použitím väzobných členov je možné monitorovať aj IT siete s vyšším menovitým napätím až do 7,2 kV (viď príslušenstvo).
Aplikácie
- Striedavé jedno a trojfázové systémy bez jednosmerných obvodov
- Budiace obvody motorov bez měničov
- Elektrické inštalácie v budovách
- Jednoduché elektrické systémy strojov
- Generátorové soupravy a mobilné generátory
- Verejné energetické rozvody
- Osvetľovacie systémy
- Chladiace a klimatizačné systémy
Funkcia
ISOMETER® IR470LY2-4061 trvale meria a vyhodnocuje izolačný odpor monitorovanej siete. Meraná hodnota je indikovaná na LED bargrafe alebo na pripojenom externom kΩ metri. Sieť je možné kontinuálne monitorovať aj v prípade akýchkoľvek zmien, napr. pripojení dalšej vetvy k sieti. Ak izolačný odpor medzi vodičmi siete a zemou klesne pod nastavenú hodnotu reakcie, zopne relé najprv ALARM1 následne môže aj ALARM2 a rozsvieti sa LED ALARM1 alebo LED ALARM2. V prípade prerušenia spojenia monitorovanej siete a zeme rovnako začnú obe LED ALARM blikať. LED ALARM zostáva svietiť aj po odstránení poruchy a jej zhasnutie (vynulovanie pamäte) je možné iba stlačením tlačítka RESET. V prípade automatického RESET LED ALARM zhasne ihneď po odstránení poruchy. Stlačením tlačítka TEST simulujeme funkciu poruchy a testujeme funkčnosť prístroja.
Princíp merania
ISOMETER® IR470LY2-4061 pracuje na meracom princípe superpozície jednosmerného napätia.
Normy
ISOMETER® IR470LY2-4061 odpovedajú požiadavkám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- EN61557-8
- IEC 61557-8
- ASTM F 1669M-96
Technické parametre
Parametry
| Aplikácie | průmysl |
|---|---|
| Rozsah pracovných teplôt | 55 °C |
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 630 V |
|---|---|
| Menovité pulzné skúšobné napätie | 6,0 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | viď údaje pre objednávku |
|---|---|
| Menovitý kmitočet napájacieho napätia fs | 50...460 Hz |
| Rozsah pracovného napätia | 0,85...1,15 % z Us |
| Vlastná spotreba max. | ≤ 3 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | AC, 3(N)AC 0...793 V |
|---|---|
| Menovitý kmitočet fn | 50...400 Hz |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie Ran1 (ALARM 1) | 10...100 kΩ |
|---|---|
| Menovitá hodnota reakcie Ran2 (ALARM 2) | 35...500 kΩ |
| Špecifické časy | |
| Doba odozvy tan pri RF=0,5×Ran a Ce=1 µF | ≤ 1 s |
|---|---|
| Merací obvod | |
| Merací princíp | DC |
|---|---|
| Meracie napätie Um | ≤ 40V |
| Merací prúd Im (pri RF=0 Ω) | ≤ 200 µA |
| Interný DC odpor Ri | ≥ 200 kΩ |
| Interná impedancia Zi pri 50 Hz | ≥ 180 kΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 800 V |
| Zvodová kapacita siete Ce | ≤ 20 µF |
| Zobrazenie, pamäť | |
| Zobrazenie | LED bargraf, 10 segmentov |
|---|---|
| Pamäť chýb, ALARM relé | On |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Výstupný prúd pre panelový prístroj | 0...400 µA |
| Max. záťaž | ≤ 25 kΩ |
| Spínacie obvody | |
| Spínacie prvky | 2 × relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O (od výrobcu nastavené N/O) |
| Minimálna záťaž kontaktu | 2 mA pri DC 24 V |
| Všeobecné dáta | |
| Typ pripojenia vodičov | skrutkové svorky |
|---|---|
| Pracovná teplota okolia | -10...55 °C |
| Skladovacia teplota | -40...70 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň ochrany, vnútorné súčasti (DIN EN 60529) |
IP 30 |
| Stupeň ochrany, svorky (DIN EN 60529) |
IP 20 |
| Materiál púzdra | polykarbonát |
| Klasifikácia horľavosti | UL94V-0 |
| Rýchla montáž na DIN lištu | podľa IEC 60715 |
| Uchytenie pomocou skrutiek | áno |
| Hmotnosť | ≤ 360 g |
| Púzdro | X470 |
Rozmery púzdra X470
