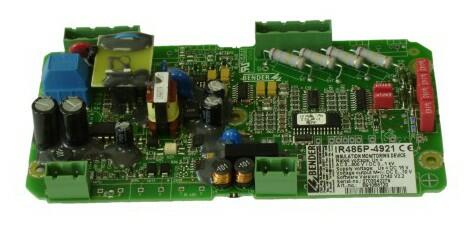

IR485P - Sledovač izolačného stavu pre špeciálne aplikácie
Strážič izolačných stavov v striedavých a jednosmerných IT sieťach
Dopyt na produktPorovnať
Nahradené produktmi
Sledovač izolačného stavu pre IT siete AC, 3(N)AC a DC 0…1000 V s meraním podpätia a prepätia. Pripojenie k monitorovanej sieti pomocou väzobného člena AGH422. Prevedenie s rozhraním RS485 alebo s galvanicky oddeleným analogovým výstupom.
Varianty k produktu IR485P - Sledovač izolačného stavu pre špeciálne aplikácie (1)
Us DC 12...84V
Popis produktu
- Napäťový rozsah AC do 800 V, DC do 1000 V
- Monitorovanie pripojenia k monitorovanej sieti
- LED indikácia POWER ON
- Napäťový výstup 0...10 V
- Veľká mechanická otrasuvzdornosť
- Zväčšený rozsah pracovných teplôt
- Vhodný na monitorovanie napájacích obvodov batérií
Rozšírené informácie
ISOMETER® IR485P monitoruje izolačný odpor v striedavých IT sietiach do 800 V alebo DC sietiach do 1000 V. Porucha izolácie v DC obvodoch, ktoré sú prepojené s AC obvodmi môže byť nameraná iba v prípade, že usmerňovačom preteká zaťažovací prúd väčší ako 5...10 mA. Preto sú taktiež tieto prístroje vhodné pre montáž do obvodov usmerňovačov a striedačov.
Aplikácie
- Elektrické dopravné prostriedky
- Napájacie systémy UPS
- Dobíjacie stanice
Merací princíp
Prístroj využíva merací princíp AMP, patentovaný princíp merania firmy BENDER.
Normy
ISOMETER® IR485P odpovedá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- EN IEC 61557-8
- EN 61557-8
- IEC 61557-8
- ASTM F1669M-96
Technické parametre
Parametry
| Aplikácie | automobily a elektromobily průmysl železnice |
|---|---|
| Rozsah pracovných teplôt | 55 °C 56 °C 60 °C |
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 1000 V |
|---|---|
| Menovité pulzné skúšobné napätie | 8 kV |
| Parametre napájania | |
| Menovité napájacie napätie Us | DC 12...84 V |
|---|---|
| Vlastná spotreba | ≤ 3 VA |
| Parametre monitorovanej IT siete | |
| Menovité napätie siete Un | AC 0...800 V, 50...400 Hz DC 0...1000 V |
|---|---|
| Meracie obvody | |
| Meracie napätie Um | ±30 V |
|---|---|
| Vnútorný odpor Ri | 200 kΩ |
| Výstupy | |
| Nelineárny izolovaný výstup | rozsah 0...10 V odpovedá 5...0 MΩ |
|---|---|
| Mechanická odpolnosť | |
| Vibrácie v troch osách | 10...1500 Hz do 5 g |
|---|---|
| Ráz | polperióda sinus do 50 g |
| Všeobecné dáta | |
| Typ pripojenia vodičov | plug-in svorkovnice typ Phönix 7,62 mm |
|---|---|
| Prevádzková teplota | -40...+75 °C |
| Skladovacia teplota | -60...+105 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek polohe |
| Stupeň krytia (DIN EN 60529) | IP00 |
| Rýchla montáž na DIN lištu | nie |
| Uchytenie pomocou skrutiek | áno |
| Hmotnosť | cca. 130 g |
| Rozmery | 84×157×47 (vrátane plug-in svorkovnice) |
