V mnoha průmyslových odvětvích jsou motory popř. systémy s motory zapínány jen ve "vážných případech". Právě v těchto vážných případech může nečekaně dojít ke zkratu nebo vyhoření motoru, neboť vlivem vlhkosti popř. jiných činitelů často dochází ke zhoršení stavu izolace, aniž by zařízení byla v provozu. Pokud izolační stav není monitorován nepřetržitě může porucha izolace právě v důležitých okamžicích způsobit ekonomicky významné výpadky provozů, vážné škody nebo dokonce může mít za následek ohrožení životů.

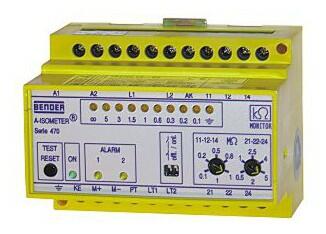

A-ISOMETER® IREH470Y2-60 je určen právě pro nepřetržité monitorování izolačního odporů u výše uvedených zařízení v režimu off-line v TT,TN a IT sítích. Napěťový rozsah tohoto zařízení může být rozšířen pomocí vazebného členu.
Aplikace
- Automatické požární pumpy
- Pohony záchranných zařízení
- Lodní jeřáby
- Pohony ventilů u rozvodných zařízení (voda, plyn, ropa ...)
- Motorové pohony v instalacích
- Potápěčské pumpy
- Pohony pro kotvy, výtahy atd.
- Pohotovostní generátory atd.
Charakteristika
- Univerzální pro stejnosměrné a střídavé jedno a třífázové systémy do 690 V
- Pomocí vazebnéch členů lze přístroj aplikovat i na systémy s vyšším napětím
- Dvě nastavitelné hodnoty reakce 100kΩ...1MΩ / 500kΩ...5MΩ
- Možnost volby funkce ON-line / OFF-line
- LED indikace stavu ON a ALARM
- Princip aktivního měření pomocí superpozice DC napětí
- Kombinované tlačítko TEST a RESET
- Dvě oddělená ALARM relé s jedním přepínacím kontaktem
- Možnost opakovaného blokování
- Možnost dálkového zrušení indikace poruchy
- Přehledný čelní kryt, který umožňuje zapečetění nastavení
Údaje pro objednávku
| Typ | Napájecí napětí | Obj. číslo |
|---|
| IREH470Y2-60 |
AC 230 V 50/60 Hz |
91048010 |
| IREH470Y2-6012 |
AC 42 V 50/60 Hz |
91048013 |
| IREH470Y2-6013 |
AC 90...132 V |
91048013 |
| IREH470Y2-6015 |
AC 400 V 50/60 Hz |
91048009 |
| IREH470Y2-6021 |
DC 9,6...84 V |
91048014 |
Vazebné členy
| Typ | Jm. napětí sítě | Obj.číslo |
|---|
| AGH520S |
AC 0...6 kV |
913 033 |
Externí analogový kΩ
| Typ | Rozměr | Obj.číslo |
|---|
| 7204-1621 |
72×72 mm |
986 700 |
| 9604-1621 |
96×96 mm |
986 782 |
