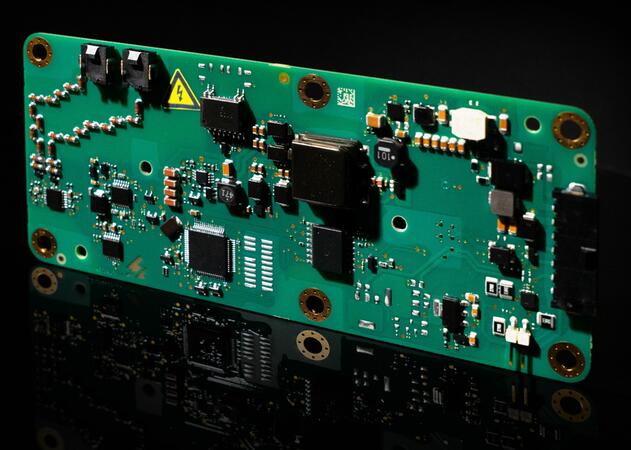

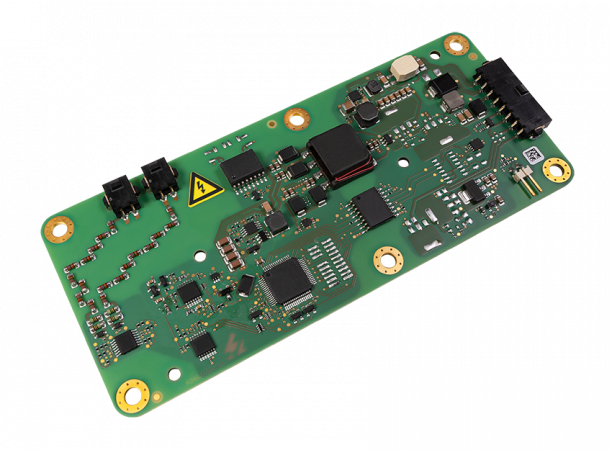

iso175 - Sledovač izolačného stavu pre elektrické vozidlá
Sledovač izolačného stavu pre DC i AC izolované siete (IT) v elektromobiloch
Sledovač izolačného stavu pre monitorovanie izolačného stavu v IT sieťach do 1000 V DC (resp. 480 V AC) v provedeniu DPS. Vysoká odolnosť voči otrasom a široký rozsah pracovných teplôt -40...105°C. Rozhranie CAN.
K dispozícii sú 4 varianty prístoja podľa typu pripojovacích konektorov a typu rozhrania CAN. Možnosť dodávky verzie s užívateľsky definovanými parametrami (objednacie číslo B91068200).
Dostupnosť: Skladom v GHV
Zvoľte variantu (5)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu iso175 - Sledovač izolačného stavu pre elektrické vozidlá (5)
Sledovač izolačného stavu - BENDER
iso175C-32-SSUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory TYCO
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory TYCO
Sledovač izolačného stavu - BENDER
iso175C-42-SSUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory Samtec/Molex
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN SAE J1939 500 kBaud
konektory Samtec/Molex
Sledovač izolačného stavu - BENDER
iso175C-32-SBUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory TYCO
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory TYCO
Sledovač izolačného stavu - BENDER
iso175C-42-SBUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory Samtec/Molex
Us DC 12...24V
Ce < 10mikroF
Ran 100kOhm pro alarm / 500kOhm pro výstrahu
rozhraní HS-CAN Bender 500 kBaud
konektory Samtec/Molex
Sledovač izolačného stavu - BENDER
iso175cUn DC 0...1000V, AC 0...480V, 50/60 Hz
Us DC 12...24V
Ce < 10mikroF
Uživatelsky definovatelné parametry:
Ran 30 kΩ...2MΩ
detekce podpětí 0...1000V
rozhraní HS-CAN Bender 500 kBaud nebo HS-CAN SAE J1939 500 kBaud
konektory TYCO nebo Samtec/Molex
SOUČÁSTÍ OBJEDNÁVKY MUSÍ BÝT VYPLNĚNÁ TABULKA S POŽADAVKY NA NASTAVENÍ PARAMETRŮ !
Us DC 12...24V
Ce < 10mikroF
Uživatelsky definovatelné parametry:
Ran 30 kΩ...2MΩ
detekce podpětí 0...1000V
rozhraní HS-CAN Bender 500 kBaud nebo HS-CAN SAE J1939 500 kBaud
konektory TYCO nebo Samtec/Molex
SOUČÁSTÍ OBJEDNÁVKY MUSÍ BÝT VYPLNĚNÁ TABULKA S POŽADAVKY NA NASTAVENÍ PARAMETRŮ !
Voliteľné príslušenstvo k iso175 - Sledovač izolačného stavu pre elektrické vozidlá

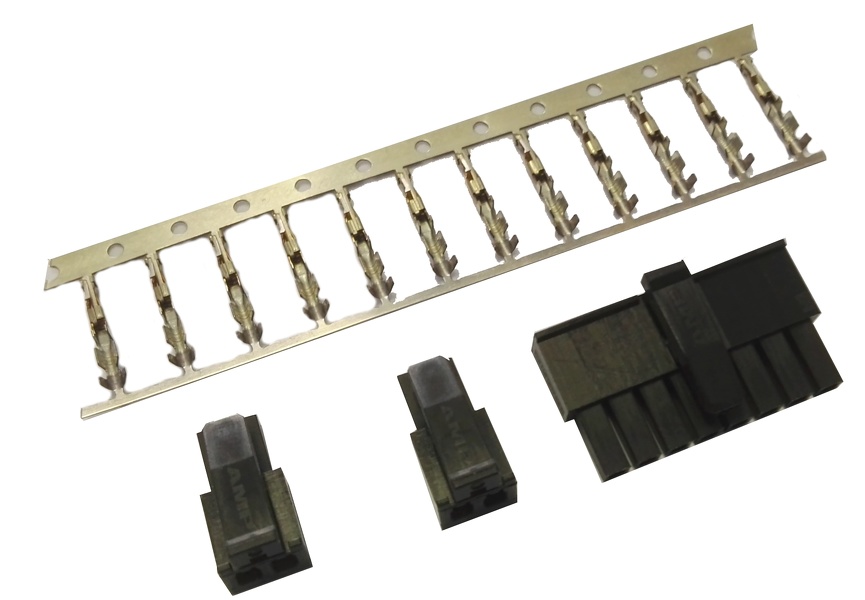

Sada konektorov pre IR155-xxxx
IR155-32xxSada konektorů TYCO pro IR155/iso175
OBJ: B91068501
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
15,50 EUR/ks
19,07 EUR s DPH
+-
Sada konektorov pre IR155-xxxx
IR155-42xxSada konektorů Samtec/Molex pro IR155/iso175
OBJ: B91068502
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
21,60 EUR/ks
26,57 EUR s DPH
+-

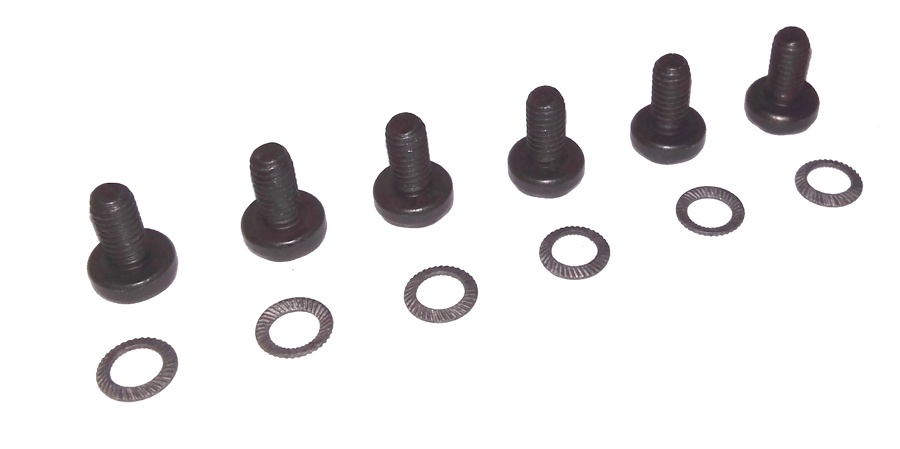

Sada pre upevnenie IR155-xxxx
IR155-xxxxSada pro upevnění IR155 a iso175.
OBJ: B91068500
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
10,20 EUR/ks
12,55 EUR s DPH
+-
Popis produktu
Kľúčové funkcionality a vlastnosti
- Monitorovanie izolačného odporu izolovaných (IT) sústav do 1.000 V DC a 480 V AC (50/60 Hz)
- Trvalé meranie izolačného odporu RF_corrected v rozsahu 0…40,5 MΩ (RF_original v rozsahu 0…50 MΩ)
- Detekcia symetrických a asymetrických porúch
- Napájanie z palubného systému 12 alebo 24 V DC
- Čas reakcie do 30 s (pre poruchu izolácie ≤ 500 Ω/V a s rozptylovou kapacitou siete Ce do 2 µF)
- Rýchle úvodné meranie po spustení prístroja
- Automatické prispôsobenie rozptylovej kapacite siete Ce
- Možnosť nastavenia profilu „High Capacity“ pre IT systémy s vyššou hodnotou rozptylovej kapacity Ce (až do 10 µF)
- Možnosť merania aj v prípade, keď monitorovaná sieť nie je pod napätím
- Integrovaný automatický vnútorný test prístroja
- Trvalá kontrola pripojenia prístroja k monitorovanej sieti a pripojenie k PE vodiču
- Voliteľná detekcia podpätia
- Možnosť odpojenia od PE (funkcia "Eartlift")
- Voliteľná detekcia podpätia Možnosť odpojenia od PE Integrované rozhrania:
- Digitálny výstup pre poruchu prístroja (OKHS)
- HS-CAN s protokolmi Bender CAN a CAN-SAE J1939
- Všetky výstupy sú odolné proti skratu - Ochrana proti prepätiu pri behu naprázdno až do 58 V
Rozšírené informácie
Aplikácie
Monitorovanie izolačného stavu palubných IT sietí elektrických vozidiel pre 1.000 V DC a 480 V AC (50/60 Hz)
Normy
ISOMETER® iso175 zodpovedá požiadavkám nižšie uvedených noriem:
- IEC 61010-1
- IEC 60664-1
- IEC 60068-2-6
- IEC 60068-2-14
- IEC 60068-2-27
- IEC 60068-2-64
- ISO 6469-3
- ISO 16750-2
- ISO 16750-3
- ISO 16750-4
- (UN)ECE R10 Rev.6
- SAE J1939-82
- Meranie izolačného stavu podľa normy IEC 61557-8
Technické parametre
Parametry
| Aplikácie | automobily a elektromobily |
|---|---|
| Rozsah pracovných teplôt | -40 °C … 105 °C |
| Riadiace obvody |  Nie |
| Pomocné obvody | Nie |
| Hlavné obvody |  Áno |
| Monitorovaná sieť 3(N)AC | Nie |
| Monitorovaná sieť AC | Áno |
| Monitorovaná sieť AC/DC | Nie |
| Monitorovaná sieť DC | Áno |
| Menovité napätie Un AC | 0 V … 480 V |
| Menovité napätie Un DC | 0 V … 1 kV |
| Tolerancia napätia Un | +/- 5 %, +/- 2 V |
| Rozptylová kapacita siete Ce µF | 0 F … 10 F |
| Hodnota reakcie Ran kΩ | 30 kΩ … 2 MΩ |
| Prepojené siete | Áno |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Nie |
| Montáž na DIN lištu | Nie |
| Montáž pomocou skrutiek | Áno |
| Montáž do panelu/na stenu | Nie |
| Webový server | Nie |
| Modbus TCP | Nie |
| Modbus RTU | Nie |
| BCOM | Nie |
| BS | Nie |
| BMS | Nie |
| isoData | Nie |
| CAN | Áno |
| Väzobný člen AGH150W-4 | Nie |
| Väzobný člen AGH204S-4 | Nie |
| Väzobný člen AGH520S | Nie |
| Väzobný člen AGH675S-7 | Nie |
| Väzobný člen AGH676S-4 | Nie |
Videa
Strážič izolačného stavu iso175
(YouTube, 30.04.2024)
