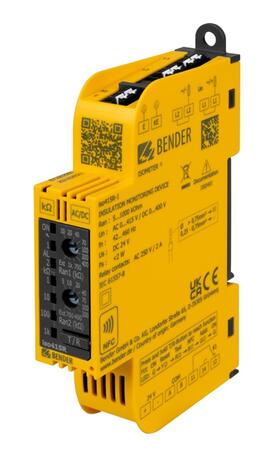

iso415R - Sledovač izolačného stavu
Sledovač izolačného stavu pre jednoduché jednosmerné aj striedavé siete
Prístroj na monitorovanie izolačného odporu v jednoduchých IT sieťach, hlavne v riadiacich a pomocných obvodoch do 400 V. Nastavovanie hodnôt reakcie pomocou trimrov, jedno výstupné relé. Rozhranie Modbus RTU a NFC.
Dopyt na produktPorovnať
Varianty k produktu iso415R - Sledovač izolačného stavu (2)
Us = Un
C < 25mikroF
R 10k...1000kOhm / 5k...700kOhm
rozhraní RS485 s protokolem Modbus RTU
pružinové svorky, rozhraní NFC
Us DC 24 V, potřebný galvanicky oddělený zdroj od monitorované sítě!
C < 25mikroF
R 10k...1000kOhm / 5k...700kOhm
rozhraní RS485 s protokolem Modbus RTU
pružinové svorky, rozhraní NFC
Popis produktu
- Monitorovanie izolačného odporu neuzemnených striedavých 3(N)AC, AC aj jednosmerných DC IT sietí s galvanicky pripojenými usmerňovačmi
- Automatické prispôsobenie zvodovej kapacite siete do hodnoty 25 μF
- Doba reakcie ≤ 6 s pri Ce = 1μF a Rf = Ran/2
- Automatický test zariadenia s monitorovaním pripojenia ku sledovanej sieti
- Dve samostatne nastaviteľné hodnoty reakcie v rozsahu 5 kΩ…1000 kΩ
- Signalizácia alarmou pomocou LED (AL1, AL2) a alarmového relé
- Rozhranie NFC pre jednoduché nastavovanie parametrov pomocou aplikácie Bender Connect App
- Nastaviteľný režim relé N/C alebo N/O 1)
- Nastaviteľné oneskorenie po spustení, oneskorenie reakcie a oneskorenie uvoľnenia 1)
- Možnosť aktivácie pamäte poruchy 1)
- Rozhranie RS-485 s protokolom Modbus RTU 1)
1) Nastaviteľné iba pomocou Modbus RTU alebo Bender Connect App

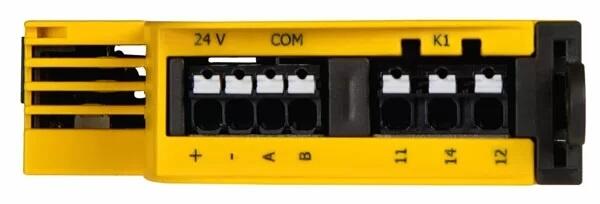

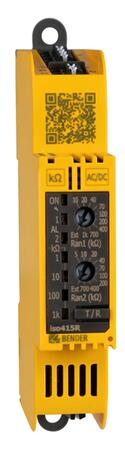

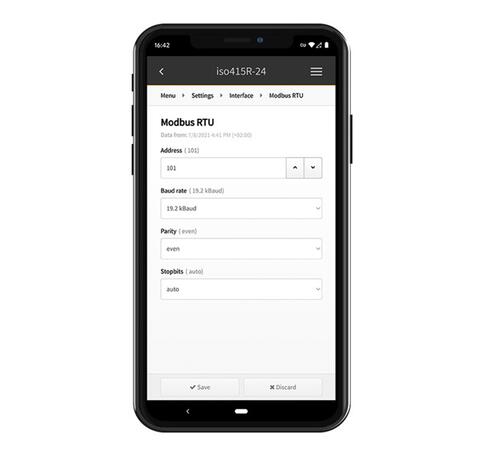

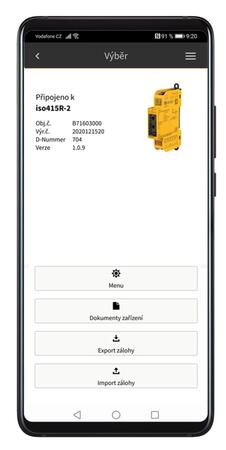

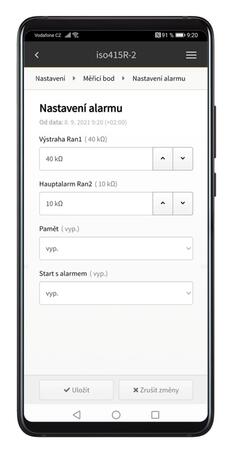

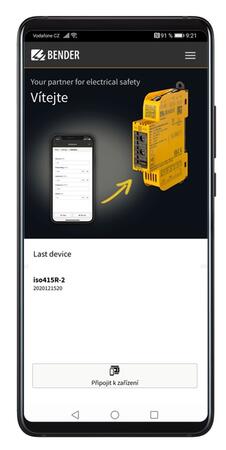

Aplikácia Bender Connect App
Viac informácií a odkazy na stiahnutie tu: Bender Connect App
Rozšírené informácie
Prístroj ISOMETER® iso415R je určený na trvalý monitoring izolačného odporu v jednosmerných aj striedavých IT sieťach. Sledovač izolačného stavu iso415R je dostupný v dvoch variantách v závislosti na spôsobe napájania prístroja:
- varianta iso415R-24:
- napájanie z galvanicky oddeleného napájacieho zdroja 24 V (nie je súčasťou dodávky prístroja)
- napätie monitorovanej siete: 3(N)AC, AC 0...415 V, DC 0...400 V - varianta iso415R-2:
- napájanie priamo z monitorovanej siete, Us = Un
- napätie monitorovanej siete 3NAC 100...415 V (svorka L1 pripojená k N vodiču a svorka L2 k fázi L(x))
- napätie monitorovanej siete 3AC, AC 100...240 V
- napätie monitorovanej siete DC 100...240 V
Prístroj má dva trimre pre nastavenie samostatných hodnôt reakcie pre výstrahu a alarm. Hodnota izolačného odporu monitorovanej siete sa zobrazuje pomocou bargrafu. Prekročenie hodnoty reakcie je signalizované pomocou stavových LED a jedného relé s prepínacími kontaktmi. Na čelnom paneli prístroja sa ďalej nachádza kombinované tlačidlo Test/Reset.
Vyčítanie meraných hodnôt a alarmov, rovnako ako nastavovanie parametrov prístroja, je možné po sériovom rozhraní RS-485 s protokolom Modbus RTU. Sledovač izolačného stavu má integrované rezhranie NFC pre nastavovanie parametrov pomocou aplikácie Bender Connect App (umožňuje aj vyčítanie meraných hodnôt).
Aplikácia
- Jednosmerné aj striedavé riadiace a pomocné obvody
Funkcie prístroja
Prístroj trvalo meria a vyhodnocuje izolačný odpor monitorovanej IT siete. Pri jednosmerných IT sieťach sledovač izolačného stavu iso 415R umožňuje určiť rozloženie poruchy medzi "+" a "-" pólom (v %). Prístroj ďalej signalizuje poruchu pripojenia k monitorovanej sieti a k PE vodiču, internú poruchu prístroja a prekročenie povolenej hodnoty zvodovej kapacity monitorovanej siete Ce.
Prístroj umožňuje nastaviť dve samostatné hodnoty reakcie pre výstrahu (Ran1) a alarm (Ran2). Ak izolačný odpor Rf medzi vodičmi IT siete a zemou klesne pod nastavenú hodnotu reakcie Ran1 alebo Ran2 po dobu ton, dôjde k aktivácii alarmu AL1 alebo AL2. Ak hodnota Rf presiahne nastavené hodnoty reakcie vrátane hysterézie, príslušný alarm je ukončený (ak nie je aktívna pamäť poruchy). Alarmy AL1 alebo AL2 môžu byť priradené k relé K1.
Ak je aktivovaná pamäť poruchy, alarm zostáva aktívny aj po odstránení poruchy a jeho ukončenie je možné iba stlačením tlačidla RESET. Stlačením tlačidla TEST simuluje funkciu poruchy a testujeme funkčnosť prístroja.
Normy
ISOMETER® iso415R odpovedá normám:
- ČSN EN 61557-8
- STN EN 61557-8
- DIN EN 61557-8
- IEC 61557-8
Technické parametre
Parametry
| Aplikácie | průmysl |
|---|---|
| Rozsah pracovných teplôt | -25 °C … 55 °C |
| Riadiace obvody |  Ano |
| Pomocné obvody | Ano |
| Hlavné obvody |  Ne |
| Monitorovaná sieť 3(N)AC | Ne |
| Monitorovaná sieť AC | Ano |
| Monitorovaná sieť AC/DC | Ano |
| Monitorovaná sieť DC | Ano |
| Menovité napätie Un AC | 0 V … 415 V |
| Menovité napätie Un DC | 0 V … 400 V |
| Menovité napätie Un 3(N)AC | 100 V … 415 V |
| Tolerancia napätia Un | Podľa typu |
| Rozptylová kapacita siete Ce µF | 0 F … 0,025 mF |
| Hodnota reakcie Ran kΩ | 5 kΩ … 1 MΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Ne |
| Montáž na DIN lištu | Ano |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ne |
| isoData | Ne |
| CAN | Ne |
