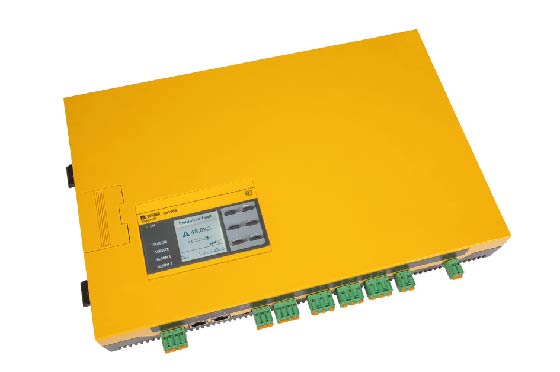

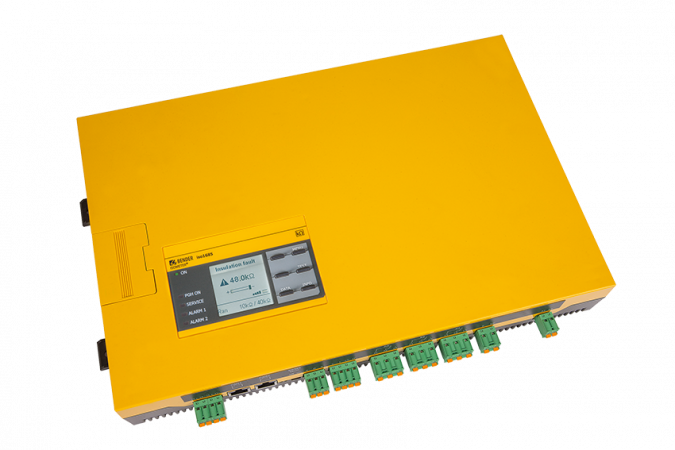

isoPV1685RTU/isoPV1685DP - Sledovač izolačného stavu
Strážič izolačného stavu pre IT DC siete pre fotovoltaické systémy do 1000 V AC a 1500 V DC
Strážič izolačného stavu IT sietí fotovoltaických systémov do 1000 V AC a 1500 V DC. Meranie porúch izolácie už od hodnoty 200 Ω. Rozhranie RS-485 s protokolom Modbus RTU. Verzia isoPV1685DP so vstavaným zdrojom lokalizačného prúdu pre systémy EDS a s grafickým displejom.
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Varianty k produktu isoPV1685RTU/isoPV1685DP - Sledovač izolačného stavu (2)
Filtrace
Na sklade
Aplikácie
Sledovač izolačného stavu
isoPV1685RTU-425Un DC 0...1500V, AC 0...1000V
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice CAN, BMS, Modbus RTU
Us DC 18...30V
R 200...1MOhm / 200...1MOhm
Sběrnice CAN, BMS, Modbus RTU
Sledovač izolačného stavu
isoPV1685DP-425Un DC 0...1500V, AC 0...1000V
Us DC 18...30V
R 200...200 kOhm / 200...200 kOhm
CeMAX...4000 mikroF
Sběrnice RS-485/ Modbus RTU, BMS
Generátor proudových pulzů pro lokalizaci poruch
Us DC 18...30V
R 200...200 kOhm / 200...200 kOhm
CeMAX...4000 mikroF
Sběrnice RS-485/ Modbus RTU, BMS
Generátor proudových pulzů pro lokalizaci poruch
Popis produktu
- Monitorovanie izolačného stavu vo veľkých fotovoltaických sieťach do 1000 V AC a 1500 V DC
- Meranie nízkoodporových porúch izolácie
- Samostatne nastaviteľné hodnoty reakcie Ran1 (Alarm 1, výstraha) a Ran2 (Alarm 2, hlavný alarm) v rozsahu 200 Ω…1 MΩ (isoPV1685RTU), resp. 200 Ω…200 kΩ (isoPV1685DP)
- Pre hodnoty reakcie platí, že Ran1 ≥ Ran2
- Automatické prispôsobenie rozptylové kapacite siete do 2000 μF u isoPV1685RTU a až do 4000 μF u isoPV1685DP
- Trvalá kontrola pripojenia k monitorovanej sieti ak PE
- Monitorovanie pripojenia pre opačnú polaritu L+, L- (režim regenerácie PID)
- Automatický interný test prístroja s varovnou správou v prípade poruchy
- Dve samostatne nastaviteľné alarmové relé pre výstrahu a hlavný alarm, relé pre signalizáciu poruchy prístroja
- Rozhranie RS-485: protokoly BMS alebo Modbus RTU (voľba protokolu pomocou DIP prepínača)
Variant isoPV1685RTU:
- Digitálny vstup pre vypnutie merania
- Rozhranie CAN pre vyčítanie meraných hodnôt, alarmov a stavových hlásení
- Slot pre pamäťovú kartu pre záznam meraných hodnôt a alarmov

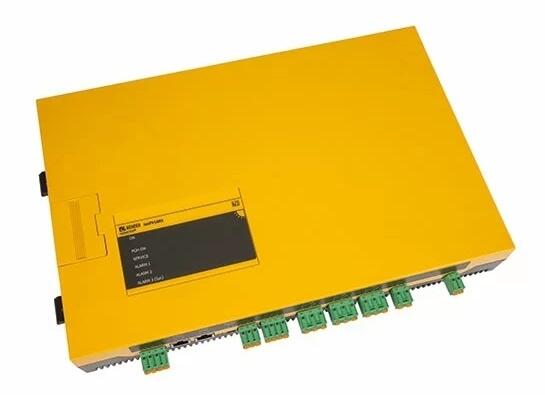

Variant isoPV1685DP:
- Vstavaný zdroj lokalizačného prúdu
- Grafický LC displej s vysokým rozlíšením
- Funkcia IsoGraph pre časovo závislé znázornenie izolačného odporu po dobu až jedného roka
- História pamäťe s hodinami reálneho času na uloženie 1023 alarmových hlásení s dátumom a časom
- Pamäť poruchy
- Možnosť deaktivácie prístroja (zastavenie merania vrátane odpojenia prístroja od monitorovanej siete)
- Nastavovanie parametrov systému EDS
Rozšírené informácie
Prístroj je určený na monitorovanie izolácie veľkých fotovoltaických sietí do 1000 V AC a 1500 V DC navrhnutých ako IT siete. Špeciálne vyvinutá meracia metóda je vhodná ako pre monitory izolačných odporov pri pomalých zmenách napätia (MPP-Tracking), tak pre siete s rozsiahlymi solárnymi panelmi, kde vplyvom metód potlačenia rušenia vznikajú extrémne vysoké rozptylové kapacity proti zemi. K prispôsobeniu vysokým rozptylovým kapacitám dochádza automaticky.
Funkcia
Monitorovanie izolácie prebieha vysielaním meracích impulzov superponovaných na fotovoltaickú sieť do zeme cez integrovanú väzbu.
Pokiaľ izolačný odpor medzi IT sieťou a zemou klesne pod prednastavenú hodnotu odozvy výstrahy Ran1, rozsvieti se len LED "Alarm 1" a alarmové relé K1 prepne. Keď hodnota klesne aj pod hodnotu odozvy Ran2, rozsvieti sa aj LED "Alarm 2" a alarmové relé K2 prepne.
Normy
Prístroj isoPV1685 odpovedá požiadavkom:
- DIN EN 61557-8 (VDE 0413-8)
- IEC 61557-8
- IEC 61326-2-4
- IEC 30730-1
- DIN EN 60664-1 (VDE 0110-1)
- ČSN EN 61557-8
- STN EN 61557-8
- UL1998 (software)
Technické parametre
Parametry
| Aplikácie | obnovitelné zdroje průmysl |
|---|---|
| Rozsah pracovných teplôt | -40 °C … 70 °C |
| Riadiace obvody |  Ne |
| Pomocné obvody | Ne |
| Hlavné obvody |  Ano |
| Monitorovaná sieť 3(N)AC | Ano |
| Monitorovaná sieť AC | Ano |
| Monitorovaná sieť AC/DC | Ano |
| Monitorovaná sieť DC | Ano |
| Menovité napätie Un AC | 0 V … 1 kV |
| Menovité napätie Un DC | 0 V … 1,5 kV |
| Menovité napätie Un 3(N)AC | 0 V … 1 kV |
| Tolerancia napätia Un | AC +10% DC +5% |
| Rozptylová kapacita siete Ce µF | 0 F … 2 mF |
| Hodnota reakcie Ran kΩ | 200 Ω … 200 kΩ |
| Prepojené siete | NIE |
| Generátor pulzov pre vyhľadávanie poruchy izolácie | Ano |
| Montáž na DIN lištu | Ne |
| Montáž pomocou skrutiek | Ano |
| Montáž do panelu/na stenu | NIE |
| Webový server | Ne |
| Modbus TCP | Ne |
| Modbus RTU | Ano |
| BCOM | Ne |
| BS | Ne |
| BMS | Ano |
| isoData | Ne |
| CAN | Ano |
| Izolácia | |
| Menovité izolačné napätie (IEC 60664-1) |
1500 V |
|---|---|
| Menovité pulzné napätie (IEC 60664-1)/Stupeň znečištenia | 8 kV |
| Kategória prepätia | III |
| Stupeň znečistenia isoPV1685RTU | 2 |
| Stupeň znečistenia isoPV1685DP | 3 |
| Napäťové rozsahy | |
| Menovité napätie siete UN | AC 0...1000V / DC 0...1500 V |
|---|---|
| Tolerancia UN | AC + 10 % / DC + 5 % |
| Napájacie napätie US (vid štítok na zariadení) | DC 18…30 V |
| Vlastná spotreba | ≤ 9 W |
| Merací obvod pre monitorovanie izolácie | |
| Meracie napätie Um (špičková hodnota) |
± 50 V |
|---|---|
| Merací prúd Im (pri RF = 0 Ω) | ≤ 1,5 mA |
| Vnútorný DC odpor Ri | ≥ 70 kΩ |
| Impedancia Zi pri 50 Hz | ≥ 70 kΩ |
| Prípustné externé DC napätie Ufg | ≤ DC 1500 V |
| Prípustná hodnota rozptylovej kapacity Ce isoPV1685RTU |
≤ 2000 μF (500 μF)* |
| Prípustná hodnota rozptylovej kapacity Ce isoPV1685DP | ≤ 4000 μF |
| Hodnoty reakcie pre monitorovanie izolácie isoPV1685RTU | |
| Hodnota reakcie Ran1 (Alarm 1) | 200 Ω...1 MΩ (10 kΩ)* |
|---|---|
| Hodnota reakcie Ran2 (Alarm 2) | 200 Ω...1 MΩ (1 kΩ)* |
| Horný limit meracieho rozsahu pri Cemax = 2000 μF | 50 kΩ |
| Relatívna neistota pre 10 kΩ…1 MΩ (podľa IEC 61557-8) | ± 15 % |
| Relatívna neistota pre 0,2 kΩ…< 10 kΩ | ± 200 Ω ± 15 % |
| Doba odozvy tan | vid graf |
| Hysterézia | 25 %, +1 kΩ |
| Hodnoty reakcie pre monitorovanie izolácie isoPV1685DP | |
| Hodnota reakcie Ran1 (Alarm 1) a Ran2 (Alarm 2) | 200 Ω...200 kΩ (v závislosti na profilu) |
|---|---|
| Podmienka pre hodnoty reakcie | Ran1 ≥ Ran2 |
| Horný limit meracieho rozsahu pre merací profil "PV up to 500 μF", Cemax = 500 μF | 200 kΩ |
| Horný limit meracieho rozsahu pre merací profil "PV up to 4000 μF", Cemax = 4000 μF | 50 kΩ |
| Relatívna neistota pre 10 kΩ…1 MΩ (podľa IEC 61557-8) | ± 15 % |
| Relatívna neistota pre 0,2 kΩ…< 10 kΩ | ± 200 Ω ± 15 % |
| Doba odozvy tan | vid graf |
| Hysterézia | 25 % |
| Zobrazenie | |
| LED pre alarmy a stavové hlásenia | 2 x zelená, 4 x žltá |
|---|---|
| Displej (iba isoPV1685DP) | grafický, 127 x 127 pixelov, 40 x 40 mm |
| Rozsah zobrazenia meraných hodnôt RF (iba isoPV1685DP) | 200 Ω...200 kΩ |
| Vstupy | |
| Digitálne vstupy DigIn1/DigIn2 | |
|---|---|
| Vysoká úroveň | 10...30 V |
| Nízka úroveň | 0...0,5 V |
| Sériové rozhranie | |
| BMS | |
|---|---|
| Rozhranie/protokol | RS-485/BMS, Modbus RTU |
| Pripojenie | svorky A/B |
| Dĺžka prepojovacieho kábla | ≤ 1200 m |
| Tienený kábel | 2 vodiče, ≥ 0,8 mm², J-Y(St)Y2x0,8, tienenie pripojené k PE na jednom konci |
| Tienenie | svorka S |
| Zakončovací odpor RS-485, interný DIP prepínač | 120 Ω (0,5 W) |
| Rozsah adries prístroja, protokol BMS | isoPV16685RTU: 2...17 (2)*, isoPV1685DP: 2...90 (2)* |
| Rozsah adries prístroja, protokol Modbus RTU |
isoPV16685RTU: 2...33, isoPV1685DP: 1...247 |
| CAN (iba isoPV1685RTU) | |
| Protokol | podľa SMA/Bender špecifikácie V2.2 |
| Formát | CAN 2.0A 11 bitový identifikátor |
| Prenosová rýchlosť | 500 kbit/s |
| Pripojenie cez 2 x RJ45 podľa CiA-303-1 pripojené paralelne | Pin 1: CAN-H Pin 2: CAN-L Pin 3, 7: CAN-GND |
| CAN identifikátor | nastavený podľa špecifikácie vyššie |
| Dĺžka prepojovacieho kábla | ≤ 130 m |
| Tienený kábel | CAT 5 s koncovkou RJ45 |
| Zakončovací odpor CAN, interný DIP prepínač | 120 Ω (0,5 W) |
| Potenciál zásuvky | funkčný zemný potenciál |
| Spínacie prvky | |
| Spínacie prvky | 3 prepínacie kontakty: K1 (Alarm 1 - výstraha), K2 (Alarm 2 - hlavný alarm), K3 (porucha prístroja) |
|---|---|
| Pracovný režim K1, K2 | N/C režim*, N/O režim |
| Pracovný režim K3 | N/C režim, nedá sa meniť |
| Spínacie parametre podľa IEC 60947-5-1 | |
| Kategória užitia | AC-13 AC-14 DC-12 DC-12 DC-12 |
|---|---|
| Menovité spínacie napätie | 230 V 230 V 24 V 110 V 220 V |
| Menovitý spínací prúd | 5 A 3 A 1 A 0,2 A 0,1 A |
| Minimálna záťaž kontaktu | 1 mA při AC/DC ≥ 10 V |
| Pracovné prostredie, EMC | |
| EMC | IEC 61326-2-4 Ed. 1.0 |
|---|---|
| Teplota okolia: | |
| - pri prevádzke | -40…+70 °C |
| - pri transporte | -40…+80 °C |
| - pri skladovaní | -25…+80 °C |
| Klimatická trieda podľa IEC 60721 | |
| Bez slnečného žiarenia, dažďa, vody, námrazy. Dočasná kondenzácia vlkosti je možná. | |
| Statické použitie (IEC 60721-3-3) | 3K23 (3K22 pro isoPV1685DP) |
| Preprava (IEC 60721-3-2) | 2K11 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K22 |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M11 |
| Preprava (IEC 60721-3-2) | 2M4 |
| Skladovanie (IEC 60721-3-1) | 1M12 |
| Relativna vlhkosť | 10...100 % |
| Atmosferický tlak | 700...1060 hPa (maximálna výška 3000 m n.m., do 4000 m n.m. pro isoPV1685RTU) |
| Pripojenie (okrem pripojenia k monitorovanej sieti) | |
| Typ pripojenia | zásuvné pružinové svorkovnice |
|---|---|
| Jednoduchý vodič / splietané lanko | 0,2…2,5 mm² / 0,2…2,5 mm² |
| Splietané lanko s dutinkou s/bez izolácie | 0,25…2,5 mm |
| Veľkosť vodiča (AWG) | 24...12 |
| Parametre pripojenia k monitorovanej sieti | |
| Typ pripojenia | zásuvné pružinové svorkovnice |
|---|---|
| Jednoduchý vodič / splietané lanko | 0,2...10 mm2 / 0,2...6 mm2 |
| Splietané lanko s dutinkou s/bez izolácie | 0,25...6 mm2 / 0,25...4 mm2 |
| Prierez vodiča (AWG) | 24...8 |
| Dĺžka odizolovania vodiča | 15 mm |
| Sila pre otvorenie | 90...120 N |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Montáž | vertikálne, svorky pre pripojenie k monitorovanej sieti hore |
| PCB uchytenie | skrutka s plochou hlavou DIN7985TX (4 x M5) |
| Uťahovací moment | 4,5 Nm |
| Stupeň krytia, vnútorné komponenty | IP30 |
| Stupeň krytia, svorky | IP30 |
| Materiál puzdra | polykarbonát |
| Trieda horľavosti | V-0 |
| Hmotnosť | ≤ 1300 g (isoPV1685RTU), ≤ 1600 g (isoPV1685DP) |
()* Továrenské nastavenie
Tu je obrázok rozmerov puzdra isoPV1685
