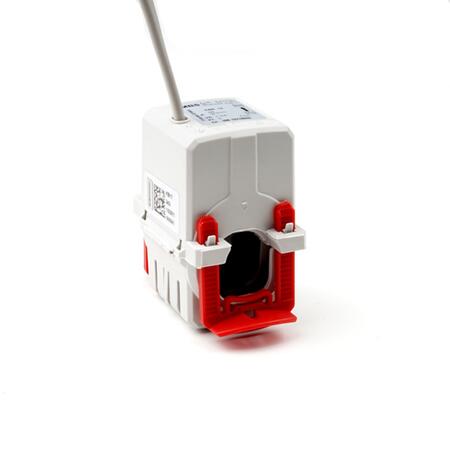

KBR 18 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel
Primární vodič Ø: max 18 mm
Šířka: 41,6 mm
Výška: 64,50 mm
Hloubka: 67,30 mm
Varianty k produktu KBR 18 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel (23)
Převod transformátoru: 50/1A
Jmenovitý výkon: 1 VA;
Třída přesnosti: 3%
Převod transformátoru: 50/0...333mV
R > = 1 kOhm
Třída přesnosti: 1
Převod transformátoru: 50/1A
Jmenovitý výkon: 1 VA;
Třída přesnosti: 3%
+příchytka
Převod transformátoru: 75/0...333mV
R > = 1 kOhm
Třída přesnosti: 1
Převod transformátoru: 75/1A
Jmenovitý výkon: 1 VA;
Třída přesnosti: 3%
Převod transformátoru: 75/1A
Jmenovitý výkon: 1 VA;
Třída přesnosti: 3%
Převod transformátoru: 100/0...333mV
R > = 1 kOhm
Třída přesnosti: 1
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25 VA;
Třída přesnosti: 3%
Převod transformátoru: 100/1A
Jmenovitý výkon: 1,25 VA;
Třída přesnosti: 3%
+ příchytka
Převod transformátoru: 125/0...333mV
R > = 1 kOhm
Třída přesnosti: 1
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 3%
Převod transformátoru: 125/1A
Jmenovitý výkon: 1,5 VA;
Třída přesnosti: 3%
+ příchytka
Převod transformátoru: 150/0...333mV
R > = 1 kOhm
Třída přesnosti: 1
Popis produktu
Násuvný měřicí transformátor s rozebíratelným jádrem pro primární jmenovité proudy od 50 do 250 A, sekundární proud 1 A, jmenovité výkony 1 až 4 VA. K dodání ve třídě přesnosti 1 a 3.
Transformátor KBR 18 najde hlavní využití při dodatečné montáži na kabel, kdy není nutné přerušení primárního vodiče. Uchycení transformátoru pomocí fixační spony zjednodušuje montáž a umožňuje upevnění pouze jednou rukou. Díky malým, kompaktním rozměrům, jsou vhodné i do špatně přístupných míst nebo omezených prostor.Měřicí transformátor KBR 18 je možno dodat také s napěťovým výstupem. Lze jej tak využít jako proudový senzor.
Transformátory KBR jsou vyrobeny v souladu s normami DIN EN 60044/1 a VDE 0414 část 1.
Obecné vlastnosti
- Jmen. trvalý tepelný proud Icth: 1,2 x IN
- Jmen. krátkodobý tepelný proud Ith: 60 x IN, 1 sec
- Nadproudové číslo: FS5
- Jmen. dynamický proud Idyn: 2,5 x Ith
- Max. provozní napětí Um: 0.72 kV
- Zkušební izolační napětí: 3 kV, Ueff, 50 Hz, 1 min.
- Jmenovitý kmitočet: 50 Hz
- Odpor zátěže napěťového výstupu: min. 1kΩ
- Třída izolace: E
- Stupeň krytí: IP 20
- Rozsah pracovních teplot: -5°C až +50°C
- Rozsah skladovacích teplot: -25°C až +70°C
Technické parametre
Parametry
Primárny vodič Ø (max) | 18,5 mm |
---|---|
Šírka | 41,6 mm |
Parametre variant k KBR 18 - Merací transformátor prúdu s rozoberateľným jadrom, na kábel
Primárny menovitý prúd | Menovitý výkon | Trieda presnosti: 1 | Trieda presnosti: 3 |
---|---|---|---|
Sekundárny prúd: 1 A | Sekundárny prúd: 1 A | ||
50 A | 1 VA | 18-0001 | |
75 A | 1 VA | 18-0006 | |
100 A | 1,25 VA | 18-0011 | |
125 A | 1,5 VA | 18-0016 | |
150 A | 2 VA | 18-0021 | |
200 A | 1 VA | 18-0027 | |
3 VA | 18-0026 | ||
250 A | 1,5 VA | 18-0032 | |
4 VA | 18-0031 |
