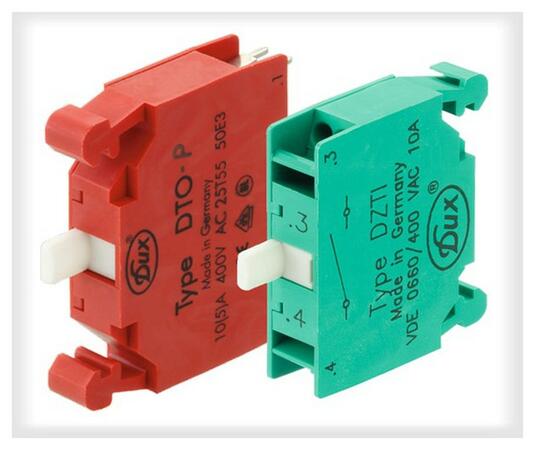

Blok kontaktov rad DT...
Modulové kontakty pre hlavice ovládačov
- pripojenie pomocou pružinových svoriek
- pracovný zdvih: 6 mm
- modulový blok kontaktov
- pracovný zdvih: 6 mm
- modulový blok kontaktov
Cena od 0,40 EUR
od 0,49 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (8)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu Blok kontaktov rad DT... (8)

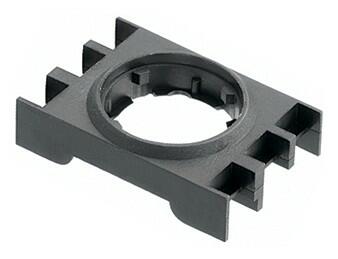

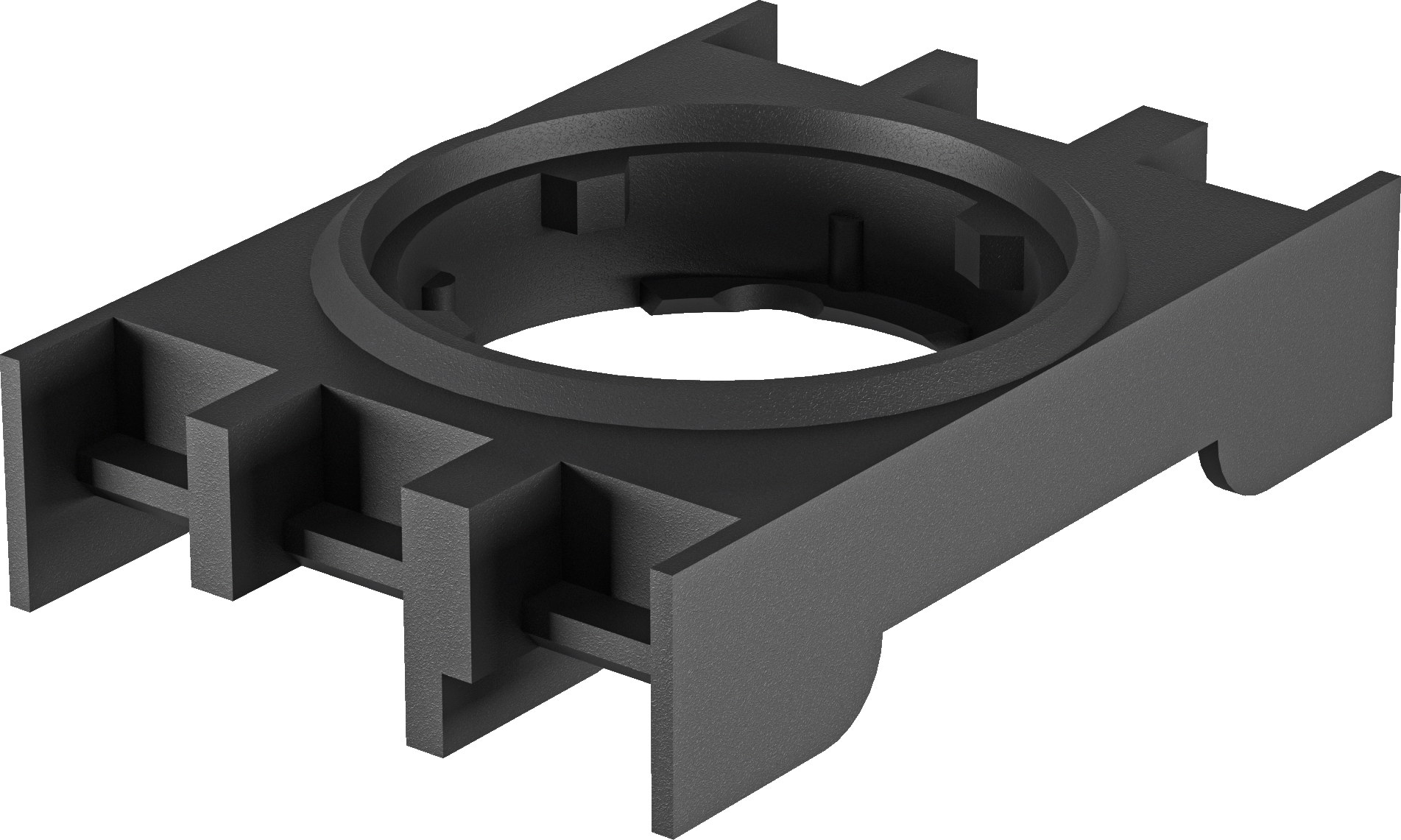

Držák modulů
Pro tři moduly typu M...; S bajonetovým zámkem pro uchycení hlavic.
OBJ: MHR_3
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
0,40 EUR/ks
0,49 EUR s DPH
+-

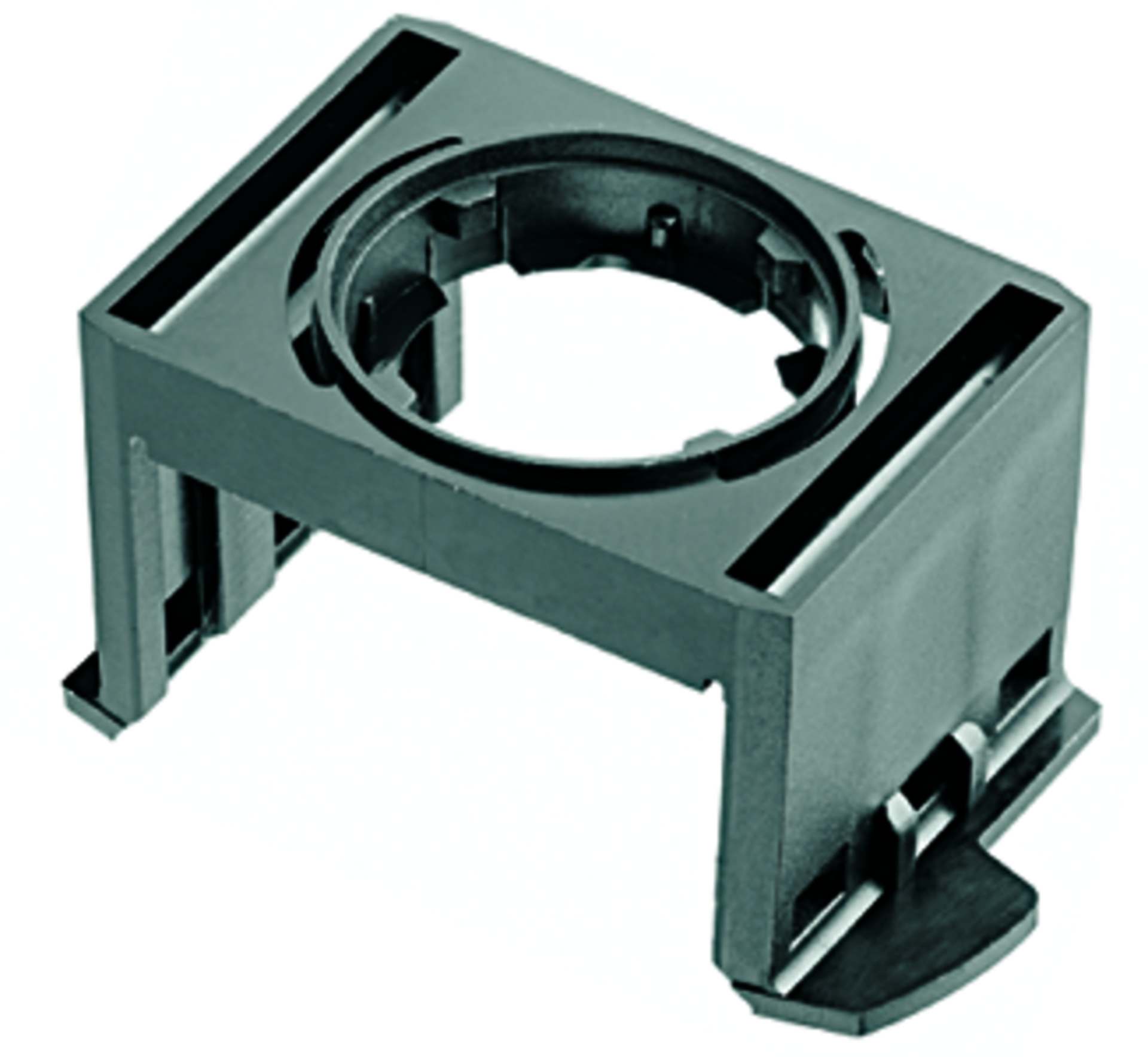

Držák modulů řady D..
S bajonetovým připojení hlavice. Pro max. 3 moduly.
OBJ: DMR
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
0,40 EUR/ks
0,49 EUR s DPH
+-

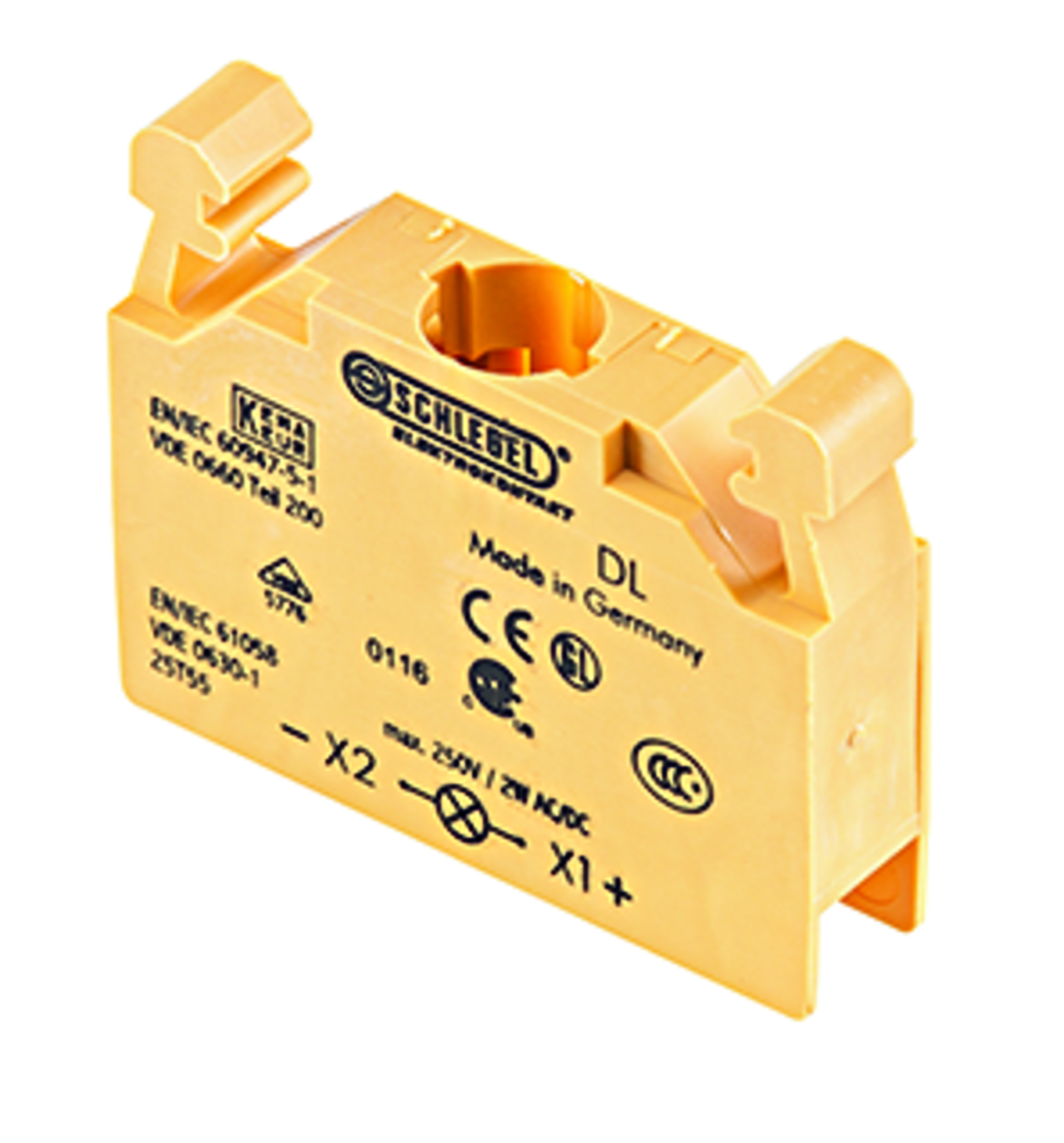

Držák žárovky BA9S
Držák žárovky (LED) s paticí BA9S; Max: 250V, 2W; Připojovací svorky: cage-clamp 0,08-2,5mm2
OBJ: DL
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
3,56 EUR/ks
4,38 EUR s DPH
+-

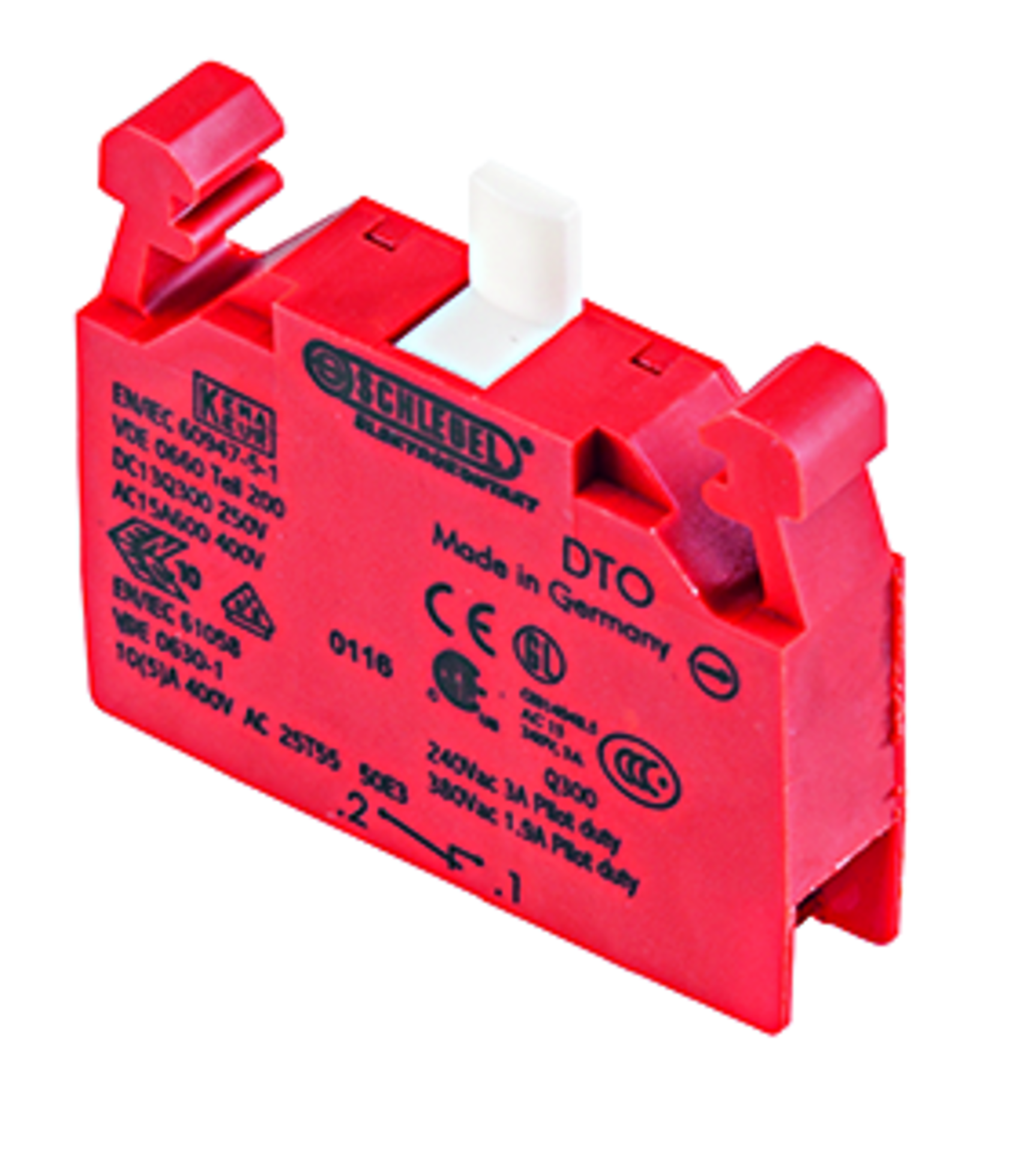

Kontakt modulový - rozpínací
Rozpínací kontakt; zdvih 6mm; Připojení typ Cage-Clamp 0,08-2,5mm2; 250VAC/16(10)A
OBJ: DTO
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
3,51 EUR/ks
4,32 EUR s DPH
+-
Kontakt modulovýl - spínací
Připojení: typ Cage-Clamp 0,08-2,5mm2; Dráha sepnutí 6mm; 250VAC/ 16(10)A
OBJ: DTI
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
3,51 EUR/ks
4,32 EUR s DPH
+-

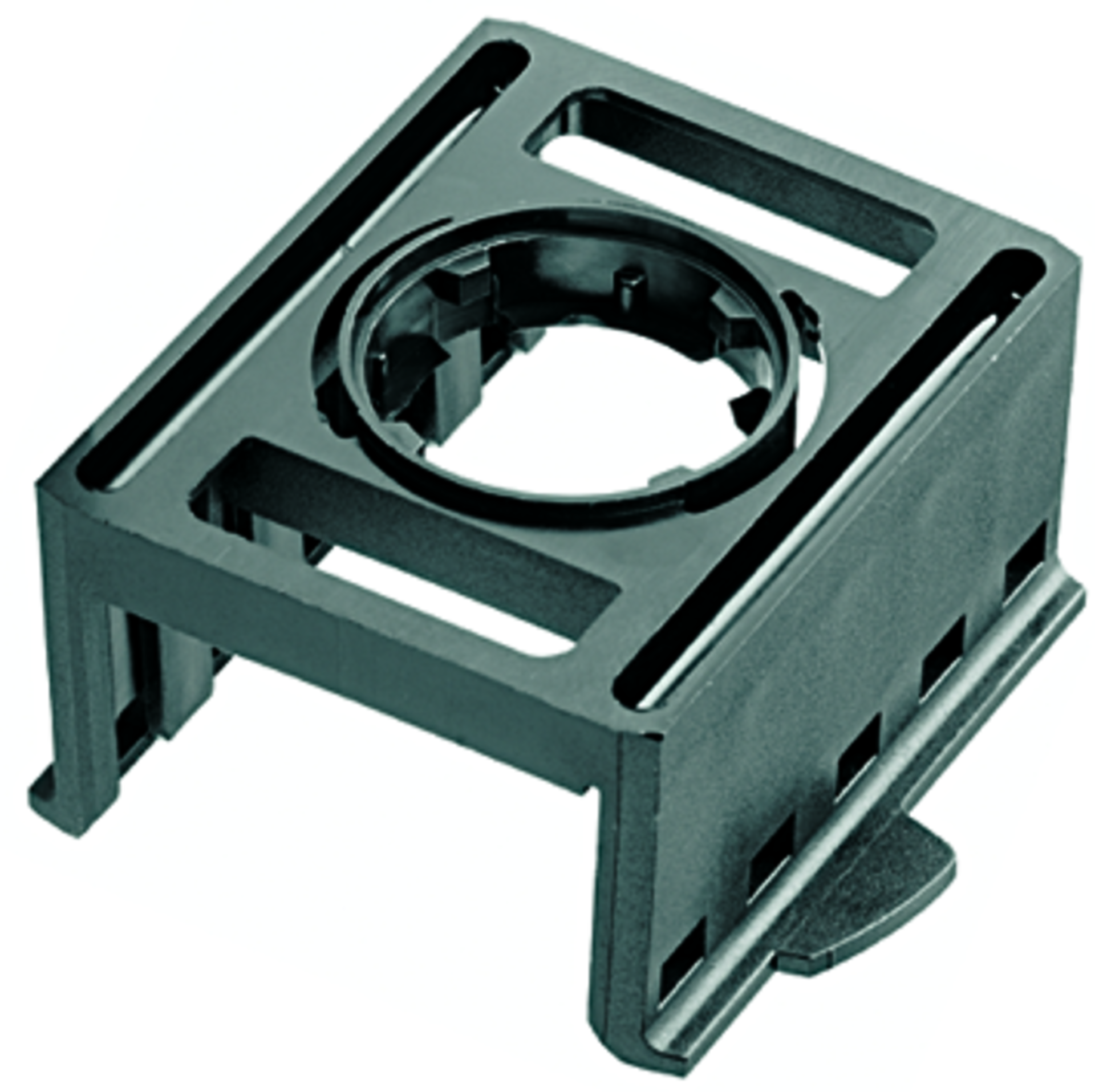

Držák modulových kontaktů
Počet modulů: 5
Pro velikost: 22
Pro velikost: 22
OBJ: MHR_5
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
1,25 EUR/ks
1,54 EUR s DPH
+-

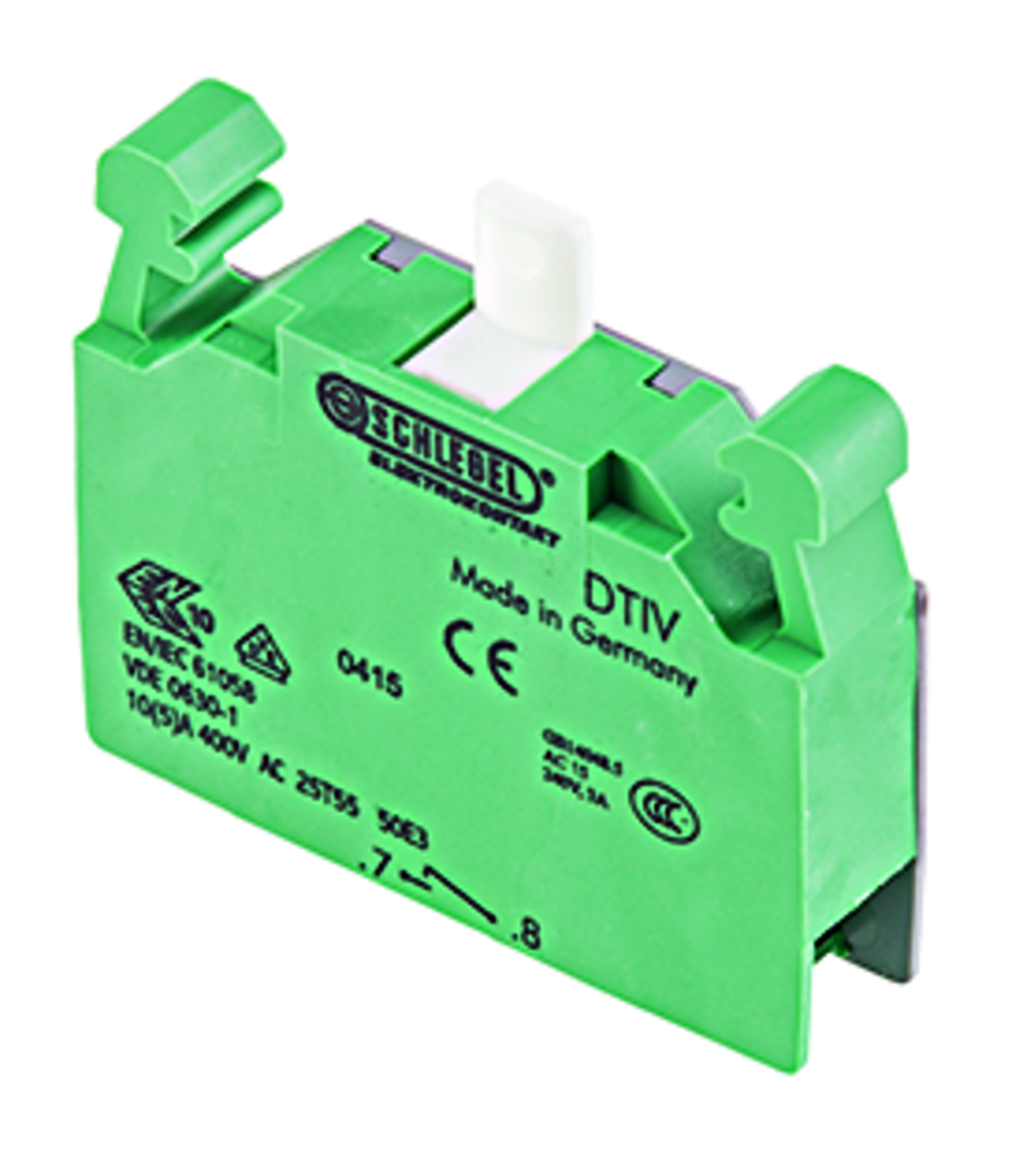

Kontakt modulový - spínací předbíhající
Připojení pomocí bezšroubových svorek.
Dráha sepnutí: 6mm
Dráha sepnutí: 6mm
OBJ: DTIV
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
4,12 EUR/ks
5,07 EUR s DPH
+-

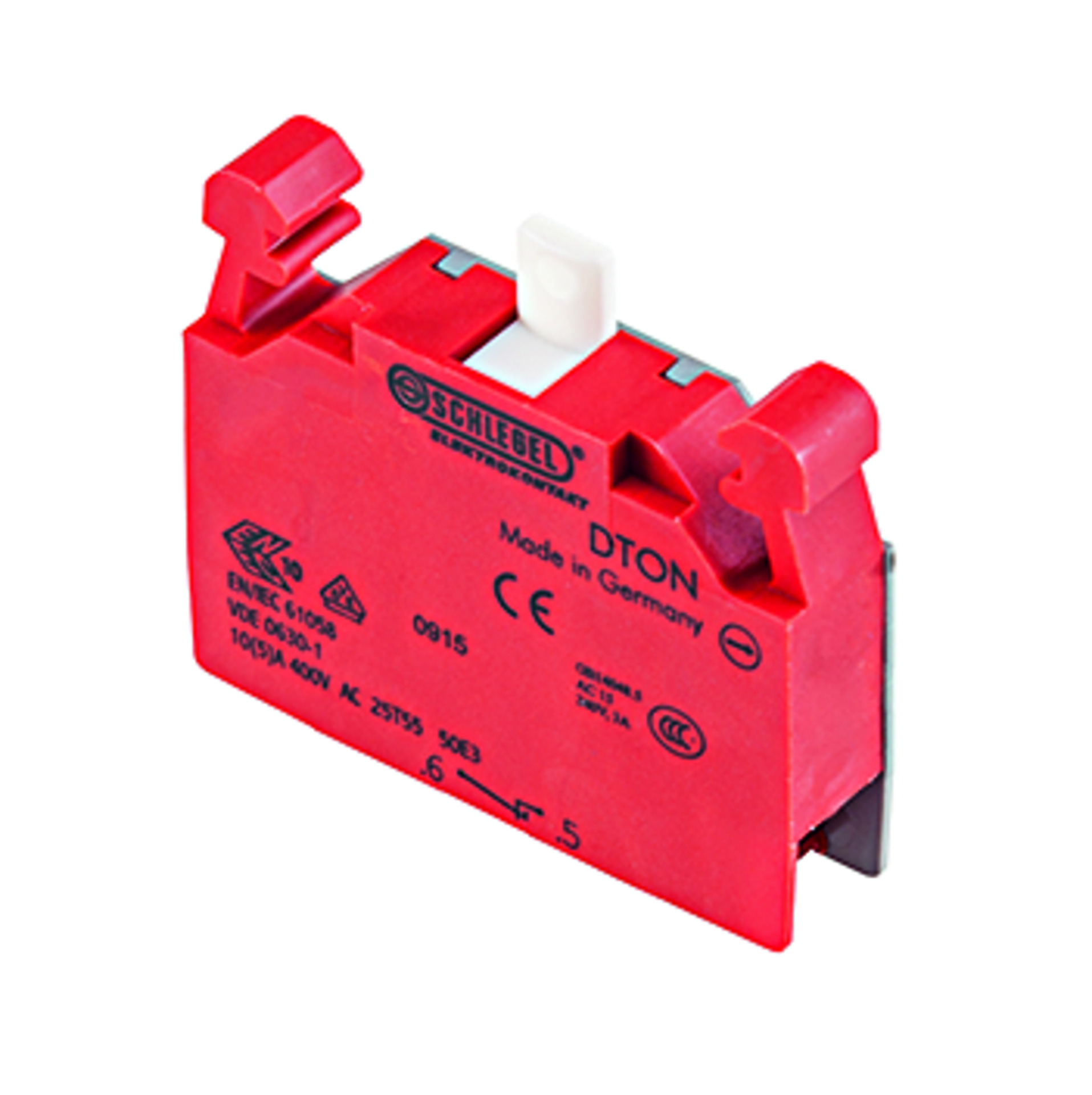

Kontakt modulový - zpožděné rozepnutí
Kontaktní blok rozpínací, s prodlouženou dobou rozepnutí.
OBJ: DTON
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
4,12 EUR/ks
5,07 EUR s DPH
+-
Popis produktu
Kontaktné jednotky a objímky osvetlenia radu DT... s dráhou zopnutia 6 mm.Zvlášť sa dodáva kontaktná jednotka a zvlášť hlavica ovládača. Kontaktné jednotky je možné dodať v rôznych variantách podľa funkcie, ktorú majú splňovať:
- spínacie
- rozpínacie
- s jedným alebo viac kontaktmi
- bez alebo s objímkou pre LED alebo žiarovku (v prípade osvetlenej hlavice ovládača)
Rozšírené informácie
Všeobecné údaje:
| Označenie kontaktných blokov: | DT... |
| Schválenie | CE, CSA, GOST-R, KEMA KEUR, UKS |
| Trieda ochrany: | II (izoláciou) |
| Pracovná dráha: | 6 mm |
| Pripojenie: | pružinové svorky 0,08 ... 2,5 mm2 |
| Materiál kontaktov: | AgNi |
| Maximálne prevádzkové teploty: | -25 °C .....55°C (s alebo bez osvetlenia) |
| Maximálne skladovacie teploty: | -40°C .....70°C |
| Mechanická životnosť: | 1 milión operácií |
| Elektrická životnosť: | 50 000 cyklov pri menovitom zaťažení |
| Odpor kontaktu NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimálny prúd: | 1mA (v laboratórnych podmienkach) |
| Minimálne napätie: | 5 V |
| Čas prepnutia spínacieho kontaktu NO: | < 10ms |
| Čas prepnutia rozpínacieho kontaktu NC: | < 10ms |
| Rozpínací kontakt NC podľa normy EN60947-5-1, príloha K |
Elektrické údaje podľa IEC/EN 60947-5-1
| Striedavý prúd | Jednosmerný prúd | |
| Kategórie použitia: | AC15 A600 | DC13 Q300 |
| Menovité izolačné napětí Ui: | 600V | 400V |
| Menovité prevádzkové napätie Ue: | 240V / 380V | 250V / 125V / 60V / 24V |
| Menovitý prevádzkový prúd Ie: | 3A / 1,9A | 0,27A / 0,55A / 1A / 2A |
| Vypínacia kapacita: | 10Ie | 1,1Ie |
| Dohodnutý tepelný prúd: | 16A | 16A |
Elektrické údaje podľa IEC/EN 61058-1
| Menovité napätie Ue: | 250V AC | / 400 VAC |
| Menovitý prúd Ie: | 16(10)A | / 10(5)A |
Technické údaje - osvetlenie
| Typ objímky: | BA9s |
| Max. napätie žiarovky: | 250V |
| Max. výkon: | 2W |
| Popis: | X1 ....anóda; X2 katóda |
Elektrické vlastnosti pozlátených kontaktov 5μm (dodatok označenia typu _AU)
| Prevádzkové napätie: | 20mV ..... 42 V AC/DC |
| Prevádzkový prúd: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
