Blok kontaktov rad MT...
Modulové kontakty pre hlavice ovládačov
- pripojenie pomocou skrutkových svoriek
- pracovný zdvih: 6 mm
- modulový blok kontaktov
- pracovný zdvih: 6 mm
- modulový blok kontaktov
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel
Popis produktu

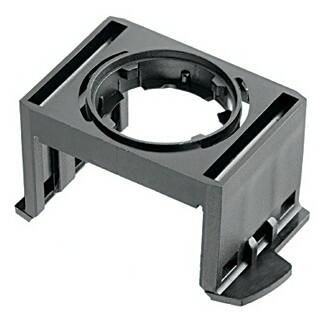

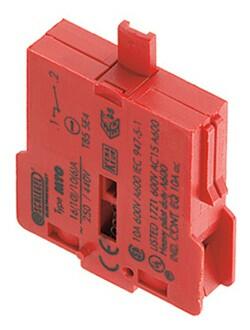

Kontaktné jednotky a objímky osvetlenia radu MT... s dráhou zopnutia 6 mm.Zvlášť sa dodáva kontaktná jednotka a zvlášť hlavica ovládača. Kontaktné jednotky je možné dodať v rôznych variantách podľa funkcie, ktorú majú splňovať:
- spínacie
- rozpínacie
- s jedným alebo viac kontaktmi

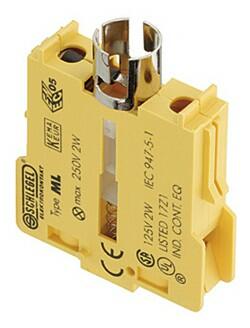

- bez alebo s objímkou pre LED alebo žiarovku (v prípade osvetlenej hlavice ovládača)
Rozšírené informácie
Všeobecné údaje:
| Označenie kontaktných blokov: | MT... |
| Schválenie | CE, CCC, CSA, GOST-R, UL, ENEC05, KEMA, TÜV_Süd, UkrSepro |
| Trieda ochrany: | II (izoláciou) |
| Pracovná dráha: | 6 mm |
| Pripojenie: | skrutkové svorkovnice 2x2,5mm2 |
| Materiál kontaktov: | AgNi |
| Maximálne prevádzkové teploty: | -30 °C .....85°C (bez osvetlenia) |
| -30°C .....55°C (s osvetlením - žiarovky) | |
| -30°C .....65°C (s osvetlením LED) | |
| Maximálne skladovacie teploty: | -50°C .....85°C |
| Mechanická životnosť: | 1 milión operácií |
| Elektrická životnosť: | 1 milión cyklov pri menovitom zaťažení |
| Odpor kontatku NO: | < 20mΩ |
| Odpor kontaktu NC: | < 20mΩ |
| Minimálny prúd: | 1mA (v laboratórnych podmienkach) |
| Minimálne napätie: | 5 V |
| Čas prepnutia spínacieho kontaktu NO: | < 10ms |
| Čas prepnutia rozpínacieho kontaktu NC: | < 10ms |
Rozpínací kontakt NC podľa normy EN60947-5-1, príloha K Elektrické údaje podľa IEC/EN 60947-5-1 (VDE 0660 časť 200)
| Striedavý prúd | Jednosmerný prúd | |
| Kategórie použitia: | AC15 A600 | DC13 Q600 |
| Menovité izolačné napätie Ui: | 600V | 600V |
| Menovité prevádzkové napätie Ue: | 250V / 440V | 440V / 250V / 125V / 60V / 24V |
| Menovitý prevádzkový prúd Ie: | 3A / 1,6A | 0,12A / 0,2A / 0,4A / 1A / 2A |
| Vypínacia kapacita: | 10Ie | 1,1Ie |
| Dohodnutý tepelný prúd: | 16A | 16A |
Elektrické údaje podľa IEC/EN 61058-1 (VDE 0630 časť 1)
| Menovité napätie Ue: | 250V AC | / 440 VAC |
| Menovitý prúd Ie: | 16(10)A | / 10(6)A |
Technické údaje - osvetlenie
| Typ objímky: | BA9s |
| Max. napätie žiarovky: | 250V (CSA max. 150V) |
| Max. výkon: | 2W |
| Popis: | X1 ....anóda; X2 katóda |
Elektrické vlastnosti pozlátených kontaktov 5μm (dodatok označenia typu _AU)
| Prevádzkové napätie: | 20mV ..... 42 V AC/DC |
| Prevádzkový prúd: | 1mA ... 250mA |
| Odpor kontaktu: | <50mΩ |
Elektrické údaje podľa UL 508 A600, 600V AC
