Hlavica tlačítok OKTRON
Prehľad hlavic typu OKTRON
- štvorcový tvar
- čelný rozmer: 25 x 25 mm
- výrez do panelu: Ø 16 mm
- vysunutá hlavica
- čelný rozmer: 25 x 25 mm
- výrez do panelu: Ø 16 mm
- vysunutá hlavica
Dostupnosť: Na požiadanie
Dopyt na produkt
Porovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Popis produktu
Ovladač OKTRON, nezapustený, štvorcového tvaru, plastový, farba tmavo šedá alebo kovovo lesklá. Zvlášť sa dodává ovládač a zvlášť kontaktná jednotka. U tlačítok je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú se zvlášť. Popiskové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.

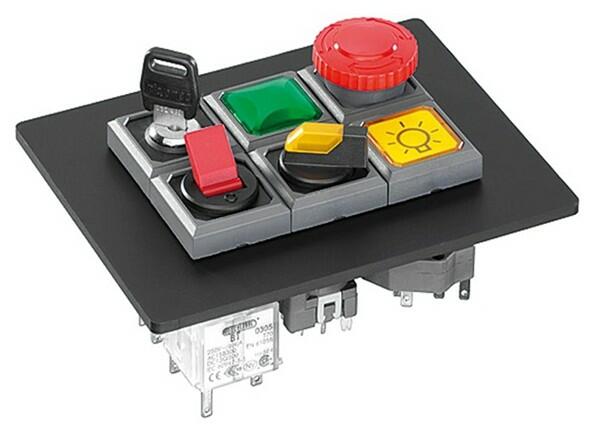

Prehľad ovládačov:
Prehľad ovládačov:
- Hlavice tlačítok + hmatníky (šošovky) + popiskové štítky
- Otočné prepínače

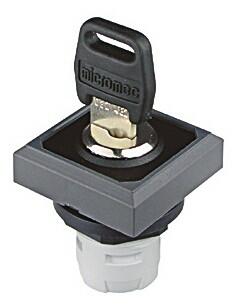

- Otočné prepínače s kľúčikom
- Páčkové prepínače
- Núdzové stop tlačítka
- Bzučiaky
- Signálky + šošovky
- Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky
Rozšírené informácie
- Označenie hlavíc tlačítok: OK...
- Výrez do panelu: Ø 16,2 mm
- Čelné rozmery: 25 x 25 mm
- Výška čelného púzdra: 7,5mm
- Dĺžka dráhy zopnutia: 3 mm
- Stupeň krytia: min. IP 65
- Montážny raster podľa EN 50007: 25 x 25mm
- Určené pre kontaktné jednotky typu B..., B...K, CT.../CTF, CZ..., CTP...
Montážna hĺbka OKTRON s použitými kontaktnými blokmi
Rozmery výrezov
Technické parametre
Parametry
Predný tvar | Čtvercový |
---|---|
Výrez do panela | Ø 16 mm |
Predný rozměr | 25 x 25 mm |
Pripojenie | Kontaktní jednotky |
Bočné provedenie | Vysunutá |
Mimorádně teplotne odolná | Ne |
Výška čelného půzdra | 7,5 mm |
Stupeň krytia (IP) | IP 65 |
Súbory na stiahnutie
Filtrace
Typ dokumentu
Typ dokumentu:
Súvisiace produkty
Blok kontaktov AT..AF..
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov AZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
Na požiadanieDetail produktu
Blok kontaktov B..._439
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov BT..BF..
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov BT...K, BF...K
- pripojenie konektorov pomocou skrutkovej svorkovnice
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Na požiadanieDetail produktu
Blok kontaktov BZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
Na požiadanieDetail produktu
Blok kontaktov BZ...K
- pripojenie konektorov pomocou skrutkovej svorkovnice
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, oddelené samostatné zdvíhatka, nútené rozpínanie
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, oddelené samostatné zdvíhatka, nútené rozpínanie
Na požiadanieDetail produktu
Blok kontaktov CT...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CTLF
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CTP..
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov CZ..
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
Blok kontaktov PTF..., PTP...
- pripojenie pomocou konektorov Faston alebo do dosky plošných spojov
- pracovný zdvih: 3 mm
- pracovný zdvih: 3 mm
Na požiadanieDetail produktu
