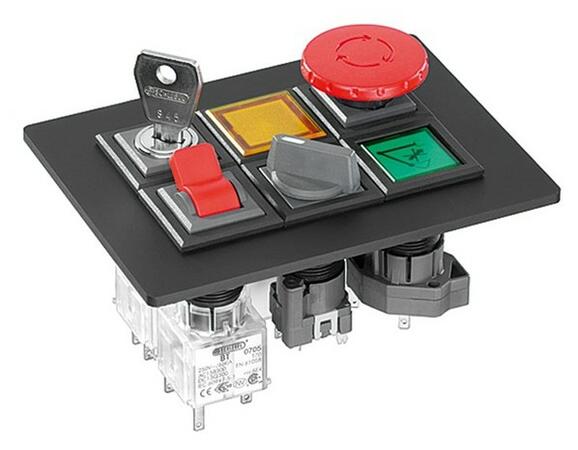

Hlavice tlačítok QUARTRON-JUWEL

Prehľad hlavíc typu QUARTRON-JUWEL

- štvorcový tvar
- čelný rozmer: 27 x 27 mm
- výrez do panelu: 24 x 24 mm
- zapustená hlavica
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Popis produktu

Ovládač QUARTRON-JUWEL, zapustený, štvorcového tvaru, plastový, farba tmavo šedá alebo kovovo lesklá. Zvlášť sa dodáva ovládač a zvlášť kontaktná jednotka. U tlačítok je možné vyberať z rôznych farieb hmatníkov a šošoviek, ktoré sú výmenné a objednávajú sa zvlášť. Popiskové štítky sa objednávajú taktiež zvlášť, podľa priania zákazníka. Potlače štítkov je možné vybrať zo štandardných popiskov viď. Popisky štítkov. Za objednací kód sa uvedie číslo potlače.

Prehľad ovládačov:
  • Hlavice tlačítok + hmatníky (šošovky) + popiskové štítky
  • Otočné prepínače
  • Otočné prepínače s kľúčikom
  • Páčkové prepínače
  • Núdzové stop tlačítka
  • Bzučiaky
  • Signálky + šošovky
  • Príslušenstvo: držiaky štítkov, hmatníky (šošovky), štítky

Přehled typů QUARTRON-JUWEL


Rozšírené informácie

  • Označenie hlavíc tlačítok: QXJ...
  • Výrez do panelu:  24 x 24 mm
  • Čelné rozmery: 27 x 27 mm
  • Výška čelného púzdra: 2,5 mm
  • Dĺžka dráhy zopnutia: 6 mm
  • Stupeň krytia: min. IP 65
  • Montážny raster podľa EN 50007: 27 x 27 mm
  • Určené pre kontaktné jednotky typu A..., CT.../CTF..., CZ..., CTP...


Montážna hĺbka QUARTRON-JUWEL s použitými kontaktnými blokmi

Montážní hloubka QUARTRON-JUWEL


Rozmery výrezov

Rozměry výřezů

Technické parametre

Parametry

Predný tvarČtvercový
Výrez do panela24 x 24 mm
Predný rozměr27 x 27 mm
PripojenieKontaktní jednotky
Bočné provedenieZapuštěná
Mimorádně teplotne odolnábe Ne
Výška čelného půzdra2,5 mm
Stupeň krytia (IP)IP 65
až IP 67

Súvisiace produkty

Blok kontaktů AT...
Blok kontaktov AT..AF..Blok kontaktov rad AT... AF...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm
- blok kontaktov s núteným rozpínaním
Porovnání
Na požiadanieDetail produktu
Blok kontaktů AZ00
Blok kontaktov AZ...Blok kontaktov rad AZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 6 mm (a 3 mm !!)
- blok s dvojitými  kontaktmi, oddelené samostatné zdvihátka, nútené rozpínanie
Porovnání
Na požiadanieDetail produktu
Blok kontaktov rad B..._439
Blok kontaktov B..._439Blok kontaktov rad B..._439
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Porovnání
Na požiadanieDetail produktu
Blok kontaktů BF
Blok kontaktov BT..BF..Blok kontaktov rad BT... BF...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Porovnání
Na požiadanieDetail produktu
Blok kontaktů BFLK
Blok kontaktov BT...K, BF...KBlok kontaktov rad BT...K, BF...K
- pripojenie konektorov pomocou skrutkovej svorkovnice
- pracovný zdvih: 3 mm
- blok kontaktov s núteným rozpínaním
Porovnání
Na požiadanieDetail produktu
Blok kontaktov rad BZ...
Blok kontaktov BZ...Blok kontaktov rad BZ...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
- blok s dvojitými kontaktmi, s oddelenými ťahlami
Porovnání
Na požiadanieDetail produktu
Blok kontaktov rad BZ...K
Blok kontaktov BZ...KBlok kontaktov rad BZ...K
- pripojenie konektorov pomocou skrutkovej svorkovnice
- pracovný zdvih: 3 mm
- blok s dvojitými  kontaktmi, oddelené samostatné zdvíhatka, nútené rozpínanie
Porovnání
Na požiadanieDetail produktu
Blok kontaktů CT
Blok kontaktov CT...Blok kontaktov rad CT...
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm

Porovnání
Na požiadanieDetail produktu
Blok kontaktů CTLF
Blok kontaktov CTLFBlok kontaktov rad CTLF
- pripojenie pomocou konektorov Faston
- pracovný zdvih: 3 mm
Porovnání
Na požiadanieDetail produktu
Blok kontaktů CTP
Blok kontaktov CTP..Blok kontaktov rad CTP...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
Porovnání
Na požiadanieDetail produktu
Blok kontaktů CZTP
Blok kontaktov CZ..Blok kontaktov rad CZ...
- pripojenie do dosky plošných spojov
- pracovný zdvih: 3 mm
Porovnání
Na požiadanieDetail produktu
Blok kontaktů PTPOO
Blok kontaktov PTF..., PTP...Blok kontaktov rad PTF..., PTP...
- pripojenie pomocou konektorov Faston alebo do dosky plošných spojov
- pracovný zdvih: 3 mm
Porovnání
Na požiadanieDetail produktu
