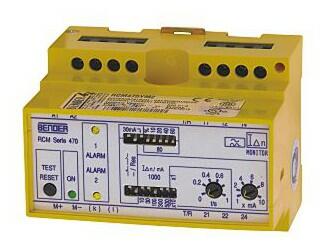

RCM 475YM2 - Monitor reziduálnych prúdov
Prístroj na monitorovanie reziduálnych prúdov v striedavých sieťach TN a TT s inegrovaným meracím transformátorom prúdu a predbežným alarmom
Prístroj na monitorovanie reziduálnych prúdov v striedavých sieťach TN a TT s inegrovaným meracím transformátorom prúdu a predbežným alarmom.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Nahradené produktmi
Varianty: 11
RCM420Monitor reziduálnych prúdovMonitor striedavých a jednosmerných pulzných reziduálnych prúdov v uzemnených TN alebo TT sieťach.
Popis produktu
- Ochrana a monitorovanie v rozsiahlych systémoch umožňujúcich pripojenie veľkého počtu spotrebičov
- Komplexné informácie o meranom unikajúcom prúde a funkcia ALARM pre včasné hlásenie poruchy
- Druhý ALARM umožňuje voliť signaůizáciu predbežného varovania v rozsahu 10...80 % z hlavného ALALRMu
- Veľký reakčný rozsah (10 mA ... 10 A) je prispôsobený individuálnemu unikajúcemu prúdu v inštalácii
- Včasné hlásenie porúch izolácie zníži náklady na údržbu a opravy
Rozšírené informácie
Rozmery púzdra X475
Technické parametre
Parametry
| Rozsah pracovných teplôt | 43 °C |
|---|
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité pulzné skúšobné napätie | 4,0 kV |
| Parametre napájania | |
| Napájacie napätie US | viď. údaje pre objednávku |
|---|---|
| Rozsah pracovného napätia | 0,85...1,1 × Us |
| Menovitý kmitočet nap. napätia fn | viď. údaje pre objednávku |
| Vlastná spotreba max. | ≤ 3,0 VA |
| Merací obvod, monitorovaná sieť | |
| Typ MTP | interné, Ø18 mm |
|---|---|
| Záťaž | 180 Ω |
| Pracovné charakteristiky podľa IEC 62020 | Typ A |
| Menovitý kmitočet | viď. údaje pre objednávku |
| Presnosť | 0...-25 % |
| Hodnoty reakcie | |
| Menovitá hodnota reakcie IΔn2(ALARM) | 10 mA...10 A |
|---|---|
| Menovitá hodnota reakcie IΔn1(pred-ALARM) | 10...80 % z IΔn2 (min. 8 mA) |
| Hysterézia | 25 % |
| Špecifické časy | |
| Oneskorenie reakcie ton | 0...10 s |
|---|---|
| Doba reakcie kontaktu tae pri IΔn1 | ≤ 200 ms |
| Doba reakcie kontaktu tae pri IΔn2 = 1 × IΔn2 | ≤ 250 ms |
| Doba reakcie kontaktu tae pri IΔn2 = 5 × IΔn2 | ≤ 20 ms |
| Zobrazenie, pamäť | |
| Zobrazenie | LED bargraf / LED indikácia ZAPNUTO, ALARM |
|---|---|
| Pamäť poruchy | On/Off |
| Vstupy/výstupy | |
| Tlačítko TEST/RESET | interné/externé |
|---|---|
| Výstupný prúd (max. záťaž) | 0...400 µA (12,5 kΩ) |
| Spínacie obvody | ||
| Spínacie prvky | dve relé (K1,K2) s 1 prepínacím kontaktom | |
|---|---|---|
| Pracovný režim | N/C alebo N/O | |
| Všeobecné dáta | |||||
| Typ pripojenia | viď. údaje pre objednávku | ||||
|---|---|---|---|---|---|
| Pracovná teplota okolia | -10...55 °C | ||||
| Pracovný režim | trvalá prevádzka | ||||
| Montáž | v akejkoľvek pozícii | ||||
| Stupeň ochrany vnútorné súčasti (DIN EN 60529) | IP 30 | ||||
| Stupeň ochrany, svorky (DIN EN 60529) | IP 20 | ||||
| Materiál púzdra | polykarbonát | ||||
| Samozhášateľnosť | UL94V-0 | ||||
| Rýchla montáž na DIN lištu | podľa IEC 60715 | ||||
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou | ||||
| Hmotnosť | ≤ 350 g | ||||
| Púzdro | X475 | ||||
