RCMB42xEC - Monitor reziduálnych prúdov nabíjacích staníc
Citlivý monitor striedavých a jednosmerných reziduálnych prúdov v striedavých sieťach nabíjacích staníc elektromobilov
Dopyt na produktPorovnať
Varianty k produktu RCMB42xEC - Monitor reziduálnych prúdov nabíjacích staníc (4)
Us: AC 110...240 V - 50/60 Hz, DC 150 ... 220 V
včetně 2ks externích transformátorů W15BS - B98080065
2 měřicí kanály
Us: DC 18 ... 36 V
včetně 2ks externích transformátorů W15BS - B98080065
2 měřicí kanály
Us: AC 110...240 V - 50/60 Hz, DC 150 ... 220 V
včetně externího transformátoru W15BS - B98080065
1 měřicí kanál
Us: DC 18 ... 36 V
včetně externího transformátoru W15BS - B98080065
1 měřicí kanál
Popis produktu
- Citlivý monitor reziduálnych AC/DC prúdov - modul Type B v súlade s IEC 60364-7-722 (VDE 0100-722)
- Hodnota odozvy: AC/DC 30 mA (r.m.s. meranie)
- Hodnota odozvy: DC 6 mA
- Rozsah kmitočetov reziduálneho prúdu 0...2000 Hz
- Rozsah kmitočetov prúdu záťažov 45...65 Hz
- Sledovanie pripojení k meraciemu prúdovému transformátoru
- Tienenie transformátoru reziduálnych prúdov pre potlačenie vonkajšieho rušenia
- Pripojenie prostredníctvom pružinových svoriek

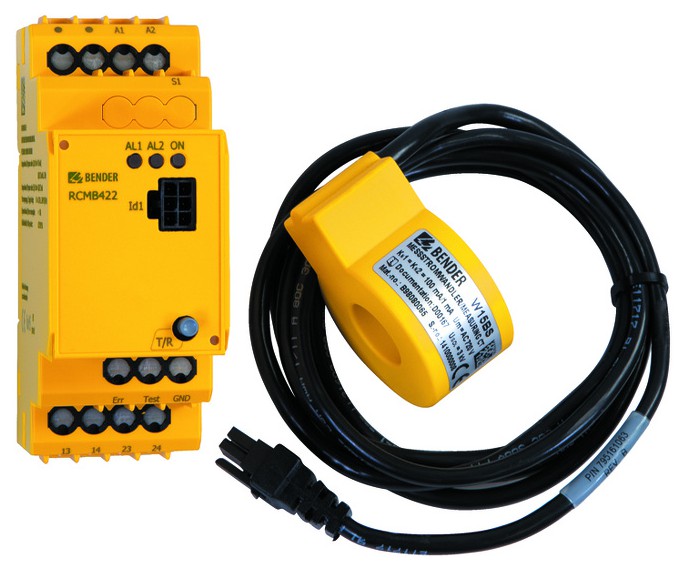

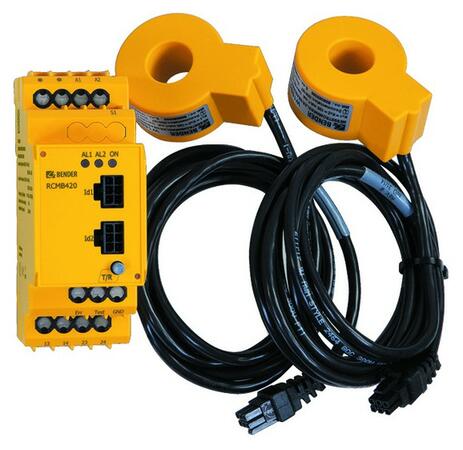

- Prevedenie s jedným (RCMB422) alebo dvoma (RCMB420) kanálmi pre meraniereziduálnych prúdov
Rozšírené informácie
Citlivý monitor reziduálnych AC/DC prúdov RCMB42…EC pre monitorovanie reziduálnych prúdov v striedavých sieťach nabíjacích staníc elektromobilov, v ktorých sa môžu objaviť stále jednosmerné aj striedavé reziduálne prúdy s väčšou než nulovou hodnotou.
Funkcia
Monitorovanie reziduálnych prúdov prebieha s externe pripojeným meracím prúdovým transformátorom. Hodnota r.m.s. je získaná súčtom jednosmerných a striedavých zložiek v reziduálnych prúdoch s kmitočtom pod rozhodovacou hodnotou.
Ak sú prekročené hodnoty IΔn = DC ≥ 6 mA a/alebo IΔn = AC/DC ≥ 30 mA, indikuje tento stav alarmové relé. Oba indikátory sú riadené jedným relé.
Skúšobný signál vytvára mikrokontrolór po stlačení tlačidla "Test" na prednom panely prístroja. Jedná se o striedavý signál superponovaný na jednosmernú zložku. Je navrhnutý tak, aby prekročil hodnoty odozvy a spustil tak obe alarmové relé, čím preverí ich správnu funkciu.
Pred začiatkom nabíjania musí monitor previesť skúšobný test a meranie offsetu, aby boli vylúčené dlhodobé posuvy behom meraní reziduálneho prúdu. Behom tohto testu je skontrolovaná bezpečnosť celého procesu monitorovania. Pred spustením skúšobného testu je nutné deaktivovať nabíjanie.
Rozmery puzdra XM420
Technické parametre
Parametry
| Výstupné relé | 2 |
|---|---|
| Distribučná sieť TN/TT |  Ano |
| Distribučná sieť IT |  Ne |
| Charakteristika reziduálneho prúdu AC, A | Ano |
| Charakteristika reziduálneho prúdu AC, A, B | Ano |
| Frekvenčný rozsah | 0 Hz … 2 kHz |
| Počet meracích kanálov | 1 (RCMB422EC), 2 (RCMB420EC) |
| Pracovný režim výstupných relé | N/C |
| Montáž na DIN lištu | ANO |
| Montáž pomocou skrutiek | ANO |
| Rozsah pracovných teplôt | 39 °C |
| Poznámka | Prahové hodnoty lΔn1: DC 6mA, Prahové hodnoty lΔn2: RMS 30mA, Oneskorenie uvoľnenia toff: 2s (po reštarte) |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Kategória prepätia/Stupeň znečištenia | III/3 |
| Menovité pulzné napätie | 4 kV |
| Izolácia podľa IEC 60664-1 / IEC 60664-3 | |
| Ochranné oddelenie | medzi (A1, A2) - (Id1, Id2, Err, Test, GND) - (13, 14, 23, 24) |
|---|---|
| Základná izolácia | medzi (13, 14) - (23, 24) |
| Oblasť použitia | ≤ 2000 m n.m. |
| Parametre napájania | |
| Nenovité napájacie napätie US |
AC 110...240 V, 50/60 Hz |
|---|---|
| Rozsah napájecieho napätia |
AC 0,85...1,1 x Us |
| Vlastná spotreba | < 5 VA |
| Merací rozsah reziduálneho prúdu | |
| Rozsah kmitočtu | 0...2000 Hz |
|---|---|
| Merací rozsah | ± 300 mA |
| Hodnoty reakcie | |
| Reziduálny prúd IΔn1 | 6 mA |
|---|---|
| Tolerancia reakcie IΔn1 | 0...-50% |
| Reziduálny prúd IΔn2 | 30 mA |
| Tolerancia reakcie IΔn2 | |
| pre f ≤ 1 kHz | 0...-20 % |
| pre f > 1 kHz | -20...+100 % |
| Hodnoty reštartovacej sekvencie | |
| AC/DC 30 mA (rms) pre f ≤ 1 kHz | < 12 mA |
| AC/DC 30 mA (rms) pre f > 1 kHz | < 22 mA |
| Doba reakcie tae pre | |
| 1 x IΔn | < 180 ms |
| 2 x IΔn | < 70 ms |
| 5 x IΔn | < 20 ms |
| Vstupy a obsluha | |
| Tlačítko "Test" | na prednej strane |
|---|---|
| Test | interný/externý |
| Dĺžka káblu Test/Err, GND | 0...10 m |
| Pripojenie transformátora | externe |
| LED zariadenie v prevádzke | zelená |
| LED alarm kanál 1 | žltá |
| LED alarm kanál 2 | žltá |
| Spínacie prvky | |
| Alarmové relé K1, K2 | IΔn DC > 6 mA IΔn AC/DC ≥ 30 mA (rms) |
|---|---|
| Spínacie prvky | 2 x 1 N/O kontakty |
| Pracovný režim | N/C režim |
| Elektrická životnosť | 10 000 cyklov zopnutia |
| Minimálny pracovný prúd | 1 mA pri AC/DC ≥ 10 V |
| Spínacie parametre podľa IEC 60947-5-1 | |
| Kategória užitia | AC-14/DC-13 |
| Menovité spínacie napätie | 250 V |
| Menovitý spínací prúd | 5 A |
| Mechanické vlastnosti, klimatické podmienky, EMC | |
| EMC | IEC 61543 |
|---|---|
| Teplota okolia pri prevádzke | -25...+75 °C |
| Klimatická trieda podľa IEC 60721 | |
| Statické použitie (IEC 60721-3-3) | 3K5 |
| Preprava (IEC 60721-3-2) | 2K5 |
| Dlhodobé skladovanie (IEC 60721-3-1) | 1K4 |
| Klasifikácia mechanickej odolnosti podľa IEC 60721: | |
| Statické použitie (IEC 60721-3-3) | 3M4 (s výnimkou kondenzácie a námrazy) |
| Preprava (IEC 60721-3-2) | 2M2 |
| Skladovanie (IEC 60721-3-1) | 1M3 |
| Pripojenie | |
| Typ pripojenia | pružinové svorky |
|---|---|
| Jednoduchý vodič | 0.2…2.5 mm² (AWG 24...14) |
| Splietané lanko bez dutinky | 0.2…2.5 mm² (AWG 24...14) |
| Splietané lanko s dutinkou | 0.2…1.5 mm² (AWG 24...16) |
| Dĺžka odizolovania vodiča | 10 mm |
| Sila pre otvorenie | 50 N |
| Tlačidlo "Test", priemer | 2,1 mm |
| Všeobecné dáta | |
| Pracovný režim | trvalá prevádzka |
|---|---|
| Stupeň krytia | IP 30 |
| Stupeň krytia svoriek | IP 20 |
| Montáž na DIN lištu | IEC 60715 |
| Montáž pomocou skrutiek | 2 × M4 držiakom pre upevnenie skrutky |
| Meracie prúdové transformátory | |
| Vnútorný priemer transformátoru prúdu | 15 mm |
|---|---|
| Dĺžka káblu | 1,5 m |
| Montáž | pomocou káblových svoriek |
| Typ pripojenia | konektor |
| pripojenie k monitoru prúdu | šesťpólový konektor |
| Maximálna prúdová záťaž | 3 x 32 A (4 x 6 mm2) |
