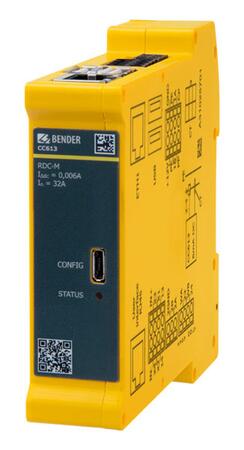

CC613-HEM - Regulátor nabíjania pre domáce nabíjacie stanice

Regulátor nabíjania novej generácie pre domáce nabíjacie stanice

Regulátor nabíjania pre domáce nabíjacie stanice z AC a 3NAC sietí do 80 A s komunikáciou ethernet, USB, CP/CC, Modbus RTU a PLC (v závislosti na prevedení).

Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu CC613-HEM - Regulátor nabíjania pre domáce nabíjacie stanice (1)

CC613-HEM Regulátor nabíjania pre EV stanice
Regulátor nabíjania pre EV stanice
CC613-HEM
- Ethernet, 3 x USB
- Modbus RTU pro komunikaci s vybranými elektroměry
- Control Pilot a Proximity Pilot
- PLC ISO 15118
- detekce unikajícího proudu 6 mA DC
OBJ: B94060028
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k CC613-HEM - Regulátor nabíjania pre domáce nabíjacie stanice

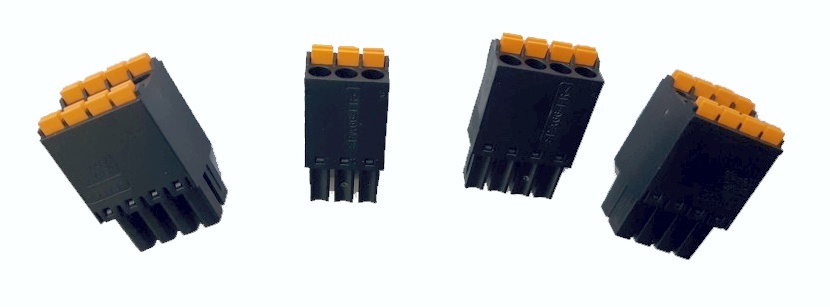

CC613 - Sada konektorov
CC613-sada konektorov pre CC613
CC613-sada konektorov pre CC613
OBJ: B94060129
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
CC613-HEM-X2-sada konektorov-50 SAD
CC613-HEM-X2-sada konektorov-50 SAD
Sada konektorů pro CC613-ELM4PR/ELPR/HEM - balení pro 50 ks.
pro B94060026, B94060027, B94060028
(50 x 4 pólový, 100 x 8 pólový konektor)
OBJ: B94060126
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

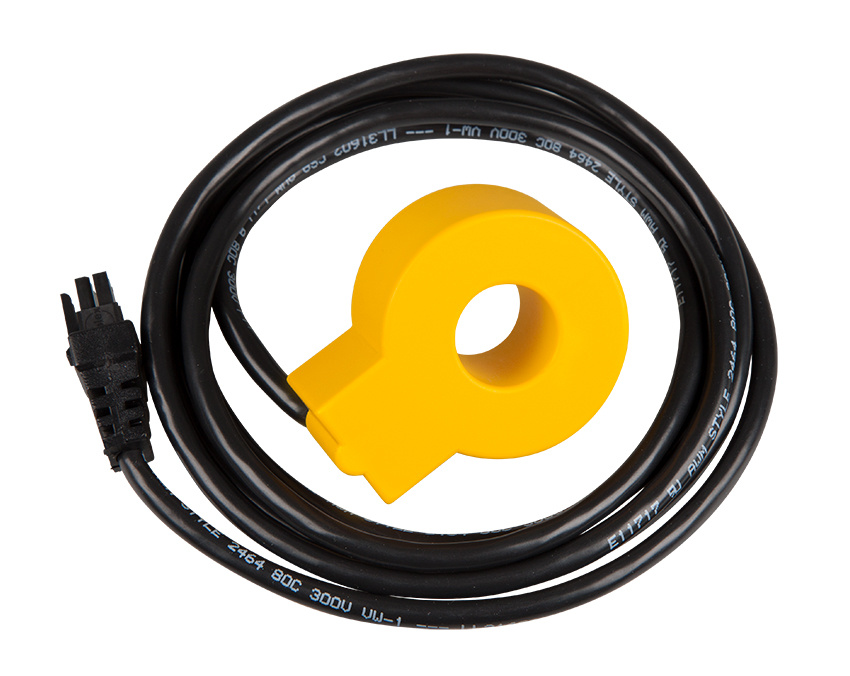

Meracie transformátory W15BS
Transformátor prúdu
W15BS
Délka kabelu 1,5 m
OBJ: B98080065
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory W15BS
Transformátor prúdu
W15BS-02
Délka kabelu 18 cm
OBJ: B98080067
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory W15BS
Transformátor prúdu
W15BS-03
Délka kabelu 32 cm
OBJ: B98080068
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

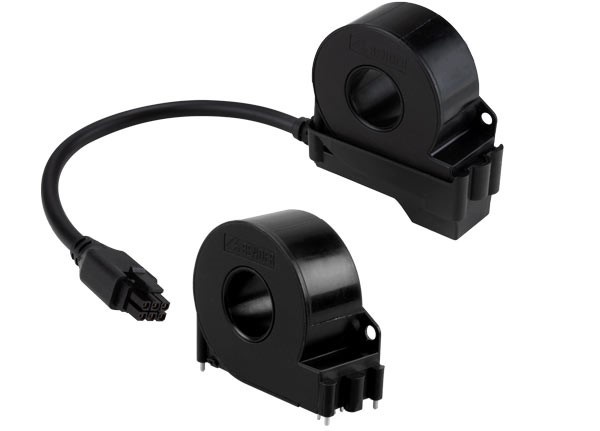

Meracie transformátory CTBC17
Transformátor prúdu
CTBC17P-03
Měřicí transformátor, průměr 17 mm.
Použití s ICC1324, CC613,CC612, RCMB104, RDC104.
Pro připojení k CC612/613, ICC1324 je nutný kabel.
OBJ: B98080070
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

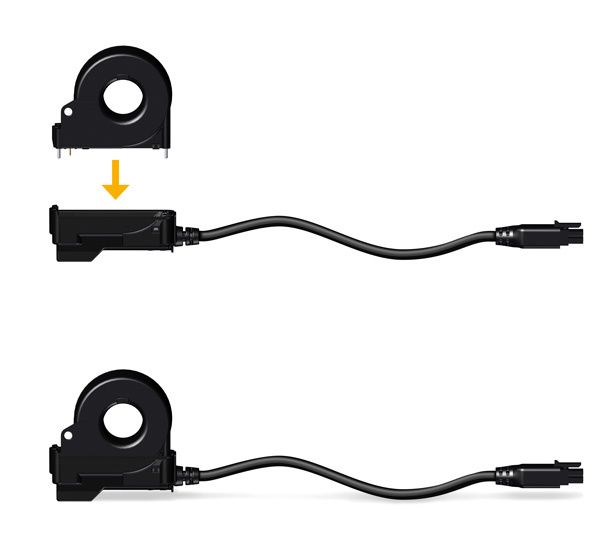

Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 180mm
Propojovací kabel k CTBC17P
l = 180 mm
OBJ: B98080540
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 325mm
Propojovací kabel k CTBC17P
l = 325 mm
OBJ: B98080541
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 600mm
Propojovací kabel k CTBC17P
l = 600 mm
OBJ: B98080543
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Meracie transformátory CTBC17 - pripojovací kábel
Pripojovací vodič pre CTBC17 ku CC613
CTBC17-CABLE 1470mm
Propojovací kabel k CTBC17P
l = 1.470 mm
OBJ: B98080542
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

  • Regulátor nabíjania podľa štandardu IEC 61851-1, režim 3
  • Vstavaný monitor DC reziduálnych prúdov (v inštalácii možno použiť prúdový chráníč typu A)
  • Voliteľná dĺžka kábla k externému meraciemu transformátoru
  • Núdzové odblokovanie zámky nabíjacieho kábla a monitorovanie napájania 12 V
  • Možnosť použitia v jednofázových aj trojfázových sieťah až do hodnoty nabíjacieho prúdu 80 A
  • 3 x USB rozhranie:
    - jedno pre nastavovanie prístroja a aktualizáciu firmware
    - dve rozhrania pre periférie (iba prevedenie HEM-X2)
  • Integrovaná komunikácia s vozidlom - Control Pilot a Proximity Pilot (podľa IEC 61851-1)
  • Vstavaný teplotný snímač na riadenie hodnoty nabíjacie prúdu v závislosti na aktuálnej teplote okolia
  • Protokol PLC (Powerline Communication) podľa štandardu ISO 15118 pre automatiké riadenie nabíjania
    (iba prevedenie HEM-X2)
  • Rozhranie ethernet (iba prevedenie HEM-X2)

Rozšírené informácie

Použitie výrobku

Regulátor nabíjania CC613-Hxx je nahnutý pre inštaláciu v kompaktných nabíjacích staniciach (wallboxoch). Jeho primárnym účelom je riadenia nabíjacieho procesu elektromobilu. Ďalej slúži na monitorovanie ostatných komponentov nabíjacej stanice.

Aplikácia

  • AC a 3NAC nabíjacia stanica do 80 A
  • Domáce nabíjacie stanice bez autorizácie

Prehľad funkcií (v závislosti na prevedení)

Nabíjacia stanica je tvorená prúdovým chráničom typu A a stýkačom. Tieto dva prvky sú priamo pripojené na nabíjaciu zásuvku typu 2 alebo priamo na pevný nabíjací kábel.

Obecné funkcie (v závislosti na prevedení):

  • Nabíjacia stanica môže byť osadená elektromerom. Pre priame pripojenie digitálnych elektormerov je k dispozícii rozhranie Modbus RTU (iba prevedenie HEM-X2).
  • Regulátor vyžaduje napájanie 12 V DC.
  • Nabíjanie vozidla sa začne zopnutím stýkača prostredníctvom vstavaného relé 230 V.
  • Pre detekciu DC reziduálneho prúdu slúži integrovaný monitor RDC-M (residual direct current monitoring module), ktorý využíva externý merací prúdový transformátor. Vďaka tejto funkcii je možné v nabíjacej stanici použíť menej nákladný prúdový chránič typu A namiesto inak nevyhnutného chrániča typu B.
  • Pre dátovú komunikáciu medzi vozidlom a nabíjacou stanicou možno využíť protokol PLC (Powerline Communication) podľa štandardu ISO 15118 (iba prevedenie HEM-X2).
  • Riadiaca a bezpečnostná funkcia regulátora nabíjania:
    - ukončenie nabíjacieho procesu vybavením prúdového chrániča v dôsledku detekcie reziduálneho prúdu,
    - detekcia kritickej hodnoty poruchového prúdu vstavaným monitorom reziduálneho prúdu. Táto informácia môže byť predaná majiteľovi vozidla prostredníctvom systému (ak je regulátor nabíjania pripojený na systém pre správu nabíjania a ten túto funkciu podporuje).

Upozornenie:

Regulátor nabíjania so vstavaným modulom monitorovania reziduálneho prúdu (RDC-M) vyžaduje pre svoju funkciu externý merací prúdový transformátor (musí byť objednaný samostatne).

Normy

Regulátor nabíjania CC613-Hxx odpovedá požiadavkam:

  • IEC 61851-1 (Systém nabíjania elektrických vozidiel)
  • IEC 62955 (Prístroje pre detekciu reziduálnych prúdov)
  • ISO 15118:2015 (PLC - PowerLine Communication)

Rozmery

Rozmery regulátora nabíjania v mm

Rozměry pouzdra CC613
